ARDUINO ® PLC Starter Kit

La tecnología del PLC (Programable Logic Controller), de los Controladores Lógicos Programables, es vital para la automatización industrial, pero aún existen brechas entre la educación actual sobre PLC y la industria. Con el objeto de impulsar la formación dirigida al ámbito laboral, Arduino presenta un kit educativo exclusivo: Arduino PLC Starter Kit.

Con este kit, obtienes más de 20 horas de lecciones con el curso “Explore PLC”. Los estudiantes pueden aprender sobre controladores lógicos programables, comunicaciones Modbus RS-485 e integración con sistemas industriales simulados, entre otros temas.

Es compatible con cinco lenguajes de programación para PLC, lo que significa que puedes programar el kit utilizando el IDE de PLC de Arduino. Podrás elegir entre cualquiera de los cinco lenguajes de programación definidos por el estándar IEC 61131-3 para codificar rápidamente aplicaciones de PLC o migrar las existentes a Arduino Opta.

Lenguajes de texto o de nivel bajo:

• Listado de instrucciones (IL)
• Texto estructurado (ST)

Lenguajes gráficos o de alto nivel

• Diagrama de escaleras: Ladder (LD)
• Diagrama de bloques funcionales (FBD)
• Diagrama de funciones secuenciales (SFC)

Además, Arduino Opta WiFi se puede programar e integrar en un sistema de automatización industrial con nuestro potente IDE 2. Arduino IDE 2 es una gran mejora con respecto a nuestro IDE clásico, con mayor rendimiento, interfaz de usuario mejorada y muchas características nuevas, como autocompletado, un depurador incorporado y sincronización de bocetos con la nube.

Hardware listo para la nube
“Arduino PLC Starter Kit” se integra perfectamente con los servicios Arduino Cloud para proyectos de IoT, permitiendo funcionalidades de control remoto tanto para escenarios de aula como del mundo real. Esta es nuestra forma más sencilla de comenzar con proyectos conectados.

Todo el hardware proporcionado con el kit está completamente documentado en el sitio web Arduino Docs, donde se publican cientos de tutoriales, hojas de datos, guías y documentación técnica.

Los beneficios clave incluyen:
● Automatización industrial profesional con fiabilidad y potencia para proyectos complejos
● Contenido de aprendizaje que se alinea con el plan de estudios de automatización industrial.
● Programación fácil, accesible y eficiente.
● Sumérgete directamente en aplicaciones prácticas con la facilidad de uso, flexibilidad y una amplia biblioteca de software característica de Arduino.

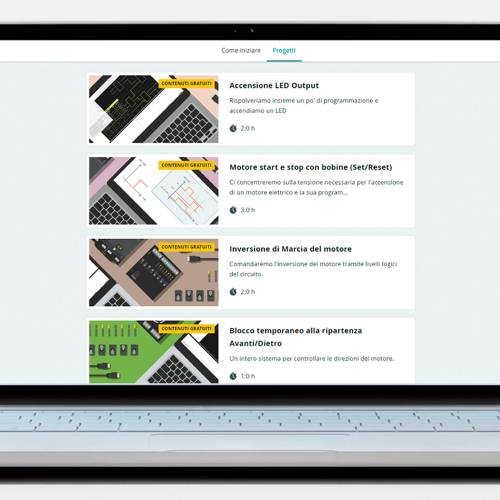

Curso de kit de inicio de PLC
Con 20 horas de proyectos y muchos más tutoriales, tienes todo lo que necesitas para enseñar control lógico programable en tu aula.
Los proyectos incluyen puesta en marcha, una introducción al software, historial del PLC, protocolos de comunicación, aprendizaje del simulador de entrada digital, redes y conteo, a todo lo cual se accede a través de un portal fácil de usar conectado a Arduino Cloud.

Curso gratuito: Explora PLC

¿Necesitas ayuda?
Consulta el foro de Arduino si tienes preguntas sobre el lenguaje Arduino o cómo crear tus propios proyectos con Arduino. También puede obtener más información sobre Arduino Cloud for Schools aquí.

Especificaciones técnicas

Hardware:

Arduino OptaWiFi

Procesador STM32H747XI Dual Arm® Cortex®

8 entradas digitales/analógicas (0-10 V) configurables

Salida de 4 relés (250 V CA - 10 A)

Admite Ethernet 10/100 (TCP/IP o Modbus TCP)

USB-C®

Wi-Fi® + Bluetooth® de bajo consumo

RS485 semidúplex

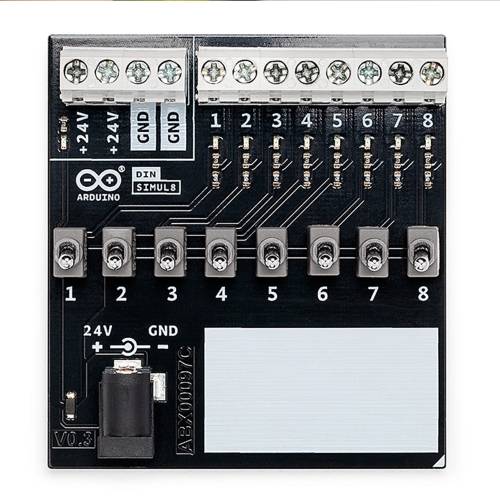

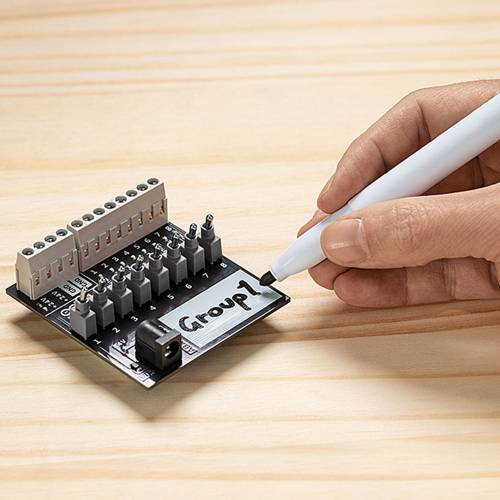

Arduino DIN SIMUL8

8 interruptores de palanca SPDT

8 líneas de señal

Conector cilíndrico para fuente de alimentación.

Montaje en barra DIN

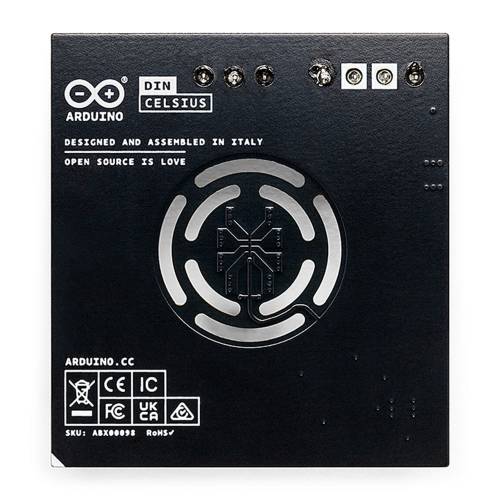

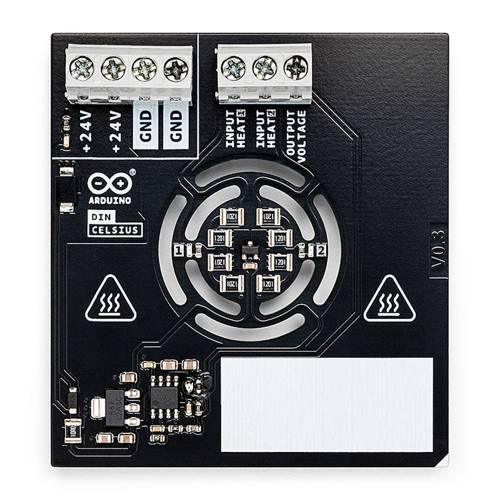

Arduino DIN CELSIUS

Sensor de temperatura TMP236A2DBZR

Líneas eléctricas de 24 V para los 2 conjuntos de calentadores independientes

Montaje en barra DIN

Otro:

Cable de dos extremos de 20 cm - blanco

Cable de doble extremo de 20 cm - negro

Cable de dos extremos de 20 cm - rojo

Cable USB-C®

Fuente de alimentación de 24 V 2 A

Lenguajes de programación

Lenguaje de programación Arduino mediante cualquier IDE - IEC-61131-3:

Listado de instrucciones (IL)

Texto estructurado (ST)

Diagrama de escaleras: Ladder (LD)

Diagrama de bloques funcionales (FBD)

Diagrama de funciones secuenciales (SFC)
