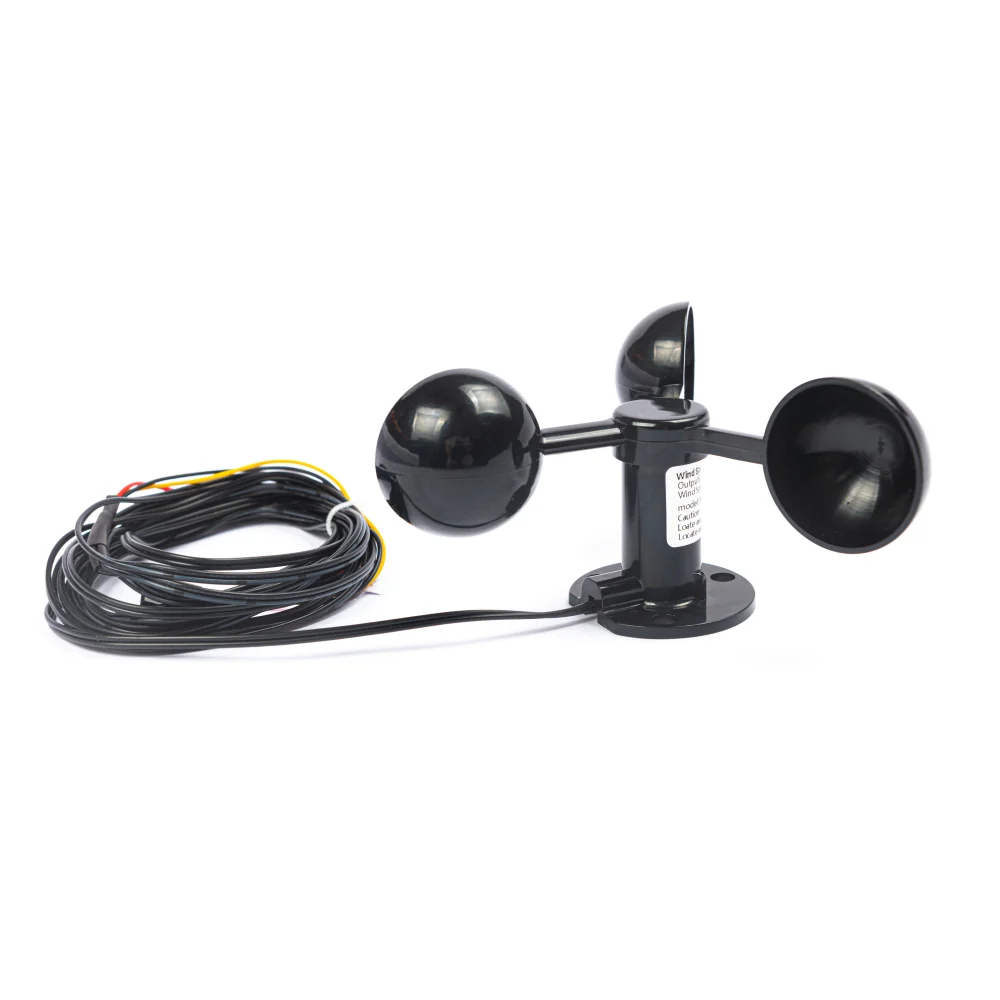

Sensor de velocidad del viento Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO, Raspberry Pi |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
El Sensor de Velocidad del Viento Octopus (Anemómetro) es un instrumento de medición analógico diseñado para evaluar la fuerza y velocidad del viento en entornos abiertos. Este dispositivo destaca por su estructura robusta y un diseño a prueba de lluvia, lo que lo convierte en el componente idóneo para estaciones meteorológicas escolares de exterior. Utiliza un sistema clásico de tres cazoletas de aluminio dispuestas de forma simétrica que, al girar bajo el efecto del viento, activan un microgenerador interno encargado de traducir la energía eólica en una señal eléctrica analógica legible por un microcontrolador.
Rendimiento y especificaciones eléctricas:
Principio de funcionamiento: Dinamo/Generador de CC activado por rotación eólica.
Voltaje de salida: Rango analógico de 0 a 1V de CC (pudiendo alcanzar una tensión máxima generada de hasta 1,2V ante vientos extremos).
Precisión / Tolerancia: Margen de variación y tolerancia de alrededor del 10%.
Ecosistema de conexión: Conector estándar de la serie de ladrillos Octopus para una integración directa sin soldaduras.
Dimensiones Físicas y Componentes:
Altura total: 9 cm.
Diámetro del chasis de fijación: 57 mm.
Diámetro del área de giro: Aproximadamente de 20 a 22 cm con las aspas extendidas.
Diámetro de cada cazoleta: 6 cm.
Contenido del paquete: 1 Anemómetro Octopus con sistema de tres tazas de aluminio integrado.
Características Principales:
Diseño para exteriores (Rainproof): Estructura protegida contra la lluvia, fabricada para soportar las inclemencias del tiempo en pruebas de monitorización ambiental al aire libre.
Mecánica eólica de tres cazoletas: Incorpora tres cuencos de media esfera hechos de aluminio con un diámetro de 6 cm cada uno, instalados con un ángulo de separación de 120 grados para optimizar la captura del viento desde cualquier dirección.
Generación eléctrica pasiva: No requiere alimentación externa compleja para generar la señal de lectura; aprovecha la fuerza mecánica del viento para accionar un mini motor de CC que actúa como dinamo.
Salida analógica proporcional: A mayor velocidad de rotación de las cazoletas, mayor es el voltaje de corriente continua (CC) que emite el sensor, facilitando una lectura lineal simple.
Valores Educativos:
Conversión de Energía (Cinética a Eléctrica): Es un recurso práctico inmejorable para explicar cómo funcionan los aerogeneradores reales. Los y las estudiantes experimentan de primera mano cómo la energía cinética del viento se transforma en energía mecánica de rotación y, finalmente, en energía eléctrica medible.
Introducción a la Instrumentación Meteorológica: Permite introducir de forma rigurosa los conceptos de medición climática, enseñando al alumnado qué es un anemómetro, cómo influye el rozamiento y cómo se calcula la velocidad del aire a través de variables físicas.
Interpretación de Curvas de Calibración: Al contar con una tabla paramétrica de equivalencias (voltaje frente a velocidad), los y las estudiantes aprenden a calibrar sensores en su código, aplicando fórmulas matemáticas o interpolaciones para transformar voltios en kilómetros por hora o metros por segundo.
Diseño para Entornos Reales: Enseña la importancia de la protección industrial y ambiental en la electrónica, concienciando a los alumnos y alumnas sobre cómo se deben aislar los circuitos si van a operar bajo la lluvia o la humedad constante.
¿Cómo mide la velocidad del viento este anemómetro Octopus?
El sensor utiliza tres cazoletas semiesféricas de aluminio que capturan el viento y hacen girar el eje central. Este giro activa un minúsculo motor de corriente continua (CC) interno que actúa como generador, produciendo un voltaje eléctrico que aumenta de forma proporcional a la velocidad con la que rota el componente.
¿Se puede dejar este sensor bajo la lluvia de forma permanente?
Sí. El dispositivo cuenta con un diseño a prueba de lluvia (rainproof) concebido específicamente para soportar las condiciones climáticas del exterior, haciéndolo ideal para instalarse en tejados o patios escolares como parte de una estación meteorológica.
¿Qué tipo de señal emite y cuál es su voltaje máximo?
¿Cuál es el margen de error o tolerancia del sensor?
El anemómetro tiene una tolerancia operativa de alrededor del 10%. Por ello, es una herramienta excelente para demostraciones didácticas, proyectos de ciencias e introducción a la meteorología, pero no está destinado a aplicaciones científicas o aeronáuticas de alta precisión.
¿Qué dimensiones físicas tiene una vez montados?
El cuerpo del sensor tiene una altura de 9 cm, el chasis inferior para su sujeción mide 57 mm de diámetro y el sistema giratorio de las aspas abarca un diámetro total de entre 20 y 22 cm en movimiento.
