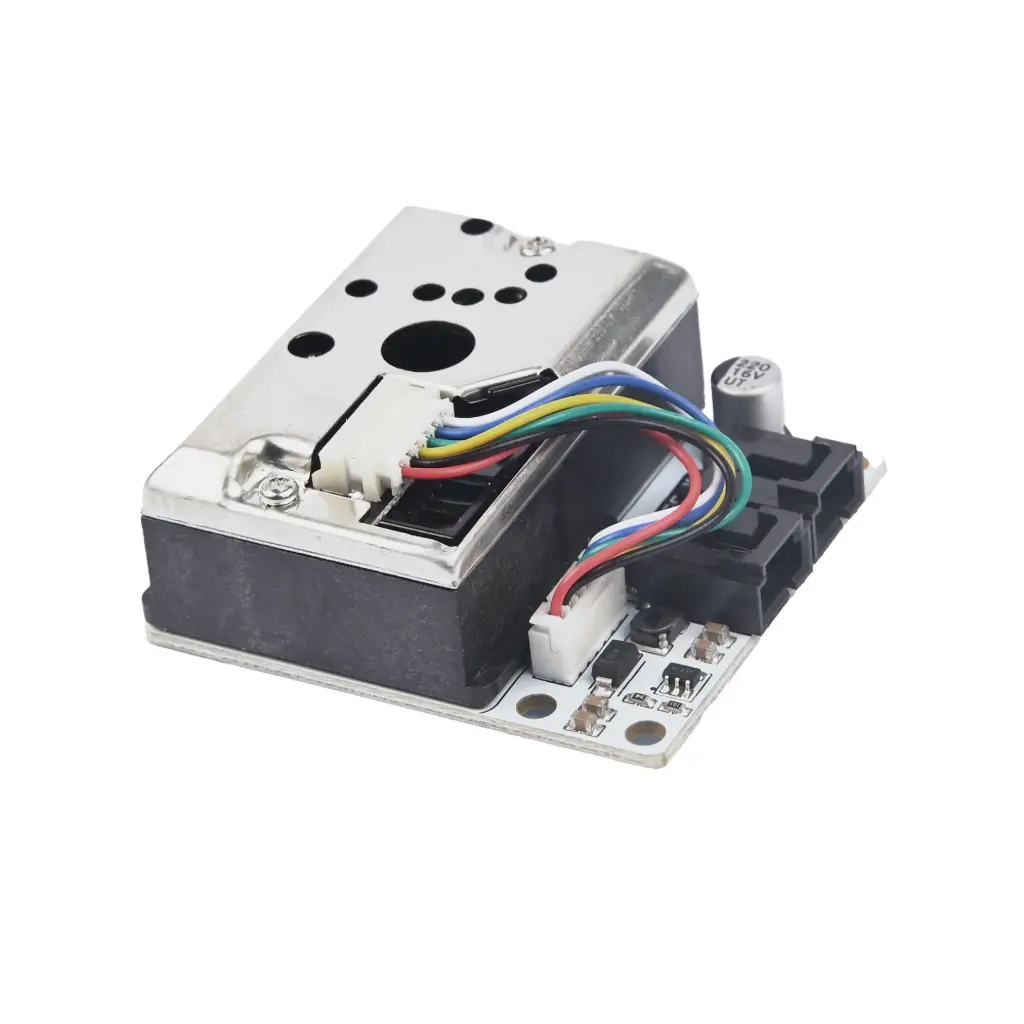

Sensor de polvo Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO Education, Raspberry Pi |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
Este sensor utiliza un método de detección óptica mediante un diodo emisor de infrarrojos y un fototransistor dispuestos diagonalmente para medir la luz reflejada por las partículas de polvo en el aire. Su diseño incluye un circuito de aumento de voltaje que garantiza un funcionamiento estable en un rango amplio de alimentación.
Especificaciones:
Sensor Principal: Óptico Sharp GP2Y1010AU0F.
Detección: Partículas > 0.8 μm (polvo doméstico, polen).
Sensibilidad: 0,5 V / (100 μg/m³).
Rango Efectivo: Hasta 500 μg/m³.
Voltaje de Trabajo: 2.5 V a 5.5 V (compatible con 3.3V de micro:bit y 5V de Arduino).
Tipo de Salida: Analógica (relación lineal voltaje/densidad).
Vida Útil: 5 años de funcionamiento confiable.
Dimensiones: 63,2 mm × 41,3 mm × 21,1 mm.
Características Destacadas:
Circuito Boost Integrado: Incluye electrónica interna para elevar el voltaje, lo que permite que el sensor funcione con máxima precisión incluso cuando la fuente de entrada varía.
Salida Lineal: La facilidad de programación es clave; el voltaje de salida aumenta de forma proporcional a la densidad de polvo, simplificando la conversión de datos en el código.
Bajo Consumo: Con un máximo de 20 mA, es adecuado para proyectos de monitorización continua sin agotar rápidamente las baterías.
Diseño Robusto: Cuenta con un orificio de ventilación de 9 mm diseñado para optimizar el flujo de aire y agujeros de fijación de 2 mm para un montaje seguro en carcasas o maquetas.
Aplicaciones Comunes:
Monitores de Calidad del Aire: Crea dispositivos portátiles que alerten sobre niveles altos de contaminación.
Purificadores Inteligentes: Activa ventiladores o filtros automáticamente cuando se detecta humo o polvo.
Proyectos de Salud Escolar: Analiza cómo varía la concentración de partículas en el aula en diferentes momentos del día.
Valores educativos:
Conciencia Ambiental: Estudio del impacto de las partículas en suspensión (PM) en la salud humana.
Pensamiento Computacional: Programación de umbrales (thresholds) y conversión de señales analógicas a unidades de medida científicas (μg/m3).
Física Óptica: Comprensión de cómo la luz se dispersa al chocar con partículas sólidas.
Responsabilidad Social: Fomento del diseño de soluciones tecnológicas para mejorar la vida en las ciudades.
¿Qué tipo de partículas puede detectar?
Es especialmente eficaz con partículas muy finas como el polen y el polvo doméstico común, siempre que tengan un diámetro superior a 0.8 micras.
¿Cómo se lee el dato en mi placa micro:bit?
Al ser un sensor de salida analógica, recibirás un valor de voltaje. En MakeCode, usarás el bloque "lectura analógica". Cuanto más alto sea el número, mayor es la concentración de polvo en el aire.
¿Es compatible con la placa Octopus:bit?
¿Viene calibrado?
El sensor ofrece una relación lineal de 0.5V por cada 100$\mu g/m³$. Aunque es muy preciso de fábrica, para proyectos científicos se recomienda realizar una pequeña calibración inicial en un entorno de "aire limpio" para establecer el punto cero.
Este sensor utiliza un método de detección óptica mediante un diodo emisor de infrarrojos y un fototransistor dispuestos diagonalmente para medir la luz reflejada por las partículas de polvo en el aire. Su diseño incluye un circuito de aumento de voltaje que garantiza un funcionamiento estable en un rango amplio de alimentación.
Especificaciones:
Sensor Principal: Óptico Sharp GP2Y1010AU0F.
Detección: Partículas > 0.8 μm (polvo doméstico, polen).
Sensibilidad: 0,5 V / (100 μg/m³).
Rango Efectivo: Hasta 500 μg/m³.
Voltaje de Trabajo: 2.5 V a 5.5 V (compatible con 3.3V de micro:bit y 5V de Arduino).
Tipo de Salida: Analógica (relación lineal voltaje/densidad).
Vida Útil: 5 años de funcionamiento confiable.
Dimensiones: 63,2 mm × 41,3 mm × 21,1 mm.
Características Destacadas:
Circuito Boost Integrado: Incluye electrónica interna para elevar el voltaje, lo que permite que el sensor funcione con máxima precisión incluso cuando la fuente de entrada varía.
Salida Lineal: La facilidad de programación es clave; el voltaje de salida aumenta de forma proporcional a la densidad de polvo, simplificando la conversión de datos en el código.
Bajo Consumo: Con un máximo de 20 mA, es adecuado para proyectos de monitorización continua sin agotar rápidamente las baterías.
Diseño Robusto: Cuenta con un orificio de ventilación de 9 mm diseñado para optimizar el flujo de aire y agujeros de fijación de 2 mm para un montaje seguro en carcasas o maquetas.
Aplicaciones Comunes:
Monitores de Calidad del Aire: Crea dispositivos portátiles que alerten sobre niveles altos de contaminación.
Purificadores Inteligentes: Activa ventiladores o filtros automáticamente cuando se detecta humo o polvo.
Proyectos de Salud Escolar: Analiza cómo varía la concentración de partículas en el aula en diferentes momentos del día.
Valores educativos:
Conciencia Ambiental: Estudio del impacto de las partículas en suspensión (PM) en la salud humana.
Pensamiento Computacional: Programación de umbrales (thresholds) y conversión de señales analógicas a unidades de medida científicas (μg/m3).
Física Óptica: Comprensión de cómo la luz se dispersa al chocar con partículas sólidas.
Responsabilidad Social: Fomento del diseño de soluciones tecnológicas para mejorar la vida en las ciudades.
¿Qué tipo de partículas puede detectar?
Es especialmente eficaz con partículas muy finas como el polen y el polvo doméstico común, siempre que tengan un diámetro superior a 0.8 micras.
¿Cómo se lee el dato en mi placa micro:bit?
Al ser un sensor de salida analógica, recibirás un valor de voltaje. En MakeCode, usarás el bloque "lectura analógica". Cuanto más alto sea el número, mayor es la concentración de polvo en el aire.
¿Es compatible con la placa Octopus:bit?
¿Viene calibrado?
El sensor ofrece una relación lineal de 0.5V por cada 100$\mu g/m³$. Aunque es muy preciso de fábrica, para proyectos científicos se recomienda realizar una pequeña calibración inicial en un entorno de "aire limpio" para establecer el punto cero.
