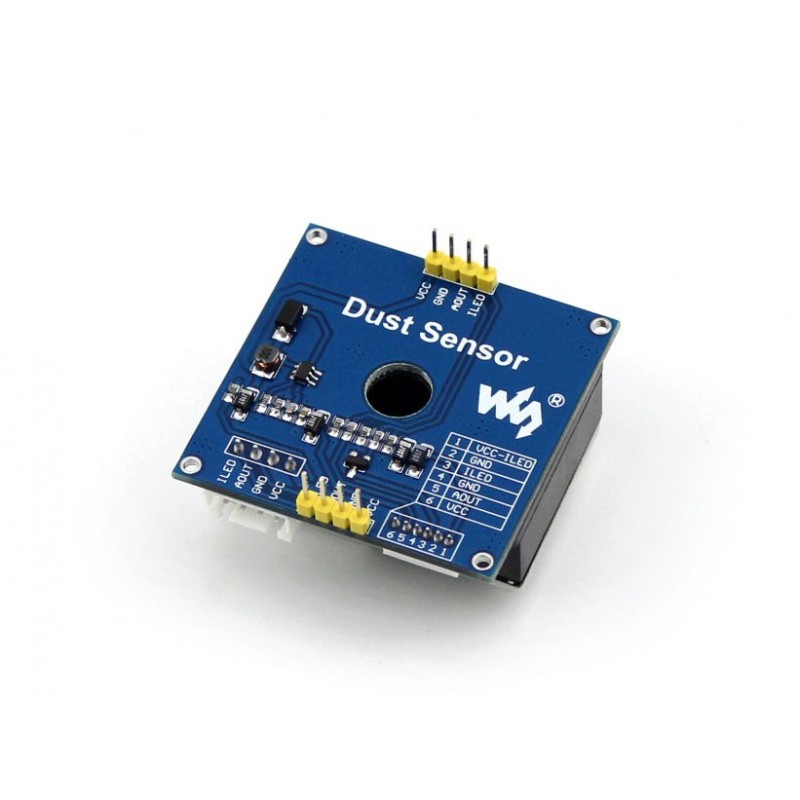

Sensor óptico de polvo GP2Y1014AU0F
Edad +12 años
| Gama: Raspberry Pi, ARDUINO, MICRO:BIT |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |
Módulo detector óptico de partículas finas y calidad del aire con salida analógica lineal y amplio rango de alimentación para proyectos educativos, ambientales y de purificación.
Especificaciones Técnicas:
Sensor integrado: Sharp GP2Y1010AU0F óptico infrarrojo a bordo.
Tamaño de partícula detectable: Partículas finas con un diámetro superior a 0,8 μm (humo de cigarrillo, polvo fino, polen, PM2.5).
Tensión de alimentación: 2.5V a 5.5V DC (cuenta con circuito elevador de voltaje integrado).
Corriente de funcionamiento: 20 mA máximo (bajo consumo de energía).
Tipo de salida: Salida de voltaje analógico lineal respecto a la densidad de polvo.
Sensibilidad del sensor: 0,5 V / (100 µg/m³).
Rango de medición: Hasta 500 µg/m³.
Tiempo de vida útil estimado: 5 años.
Temperatura de funcionamiento: -10 °C a 65 °C.
Temperatura de almacenamiento: -20 °C a 80 °C.
Dimensiones del módulo: 63,2 mm × 41,3 mm × 21,1 mm.
Diámetro del orificio de aire: 9,0 mm.
Diámetro de los orificios de montaje: 2,0 mm.

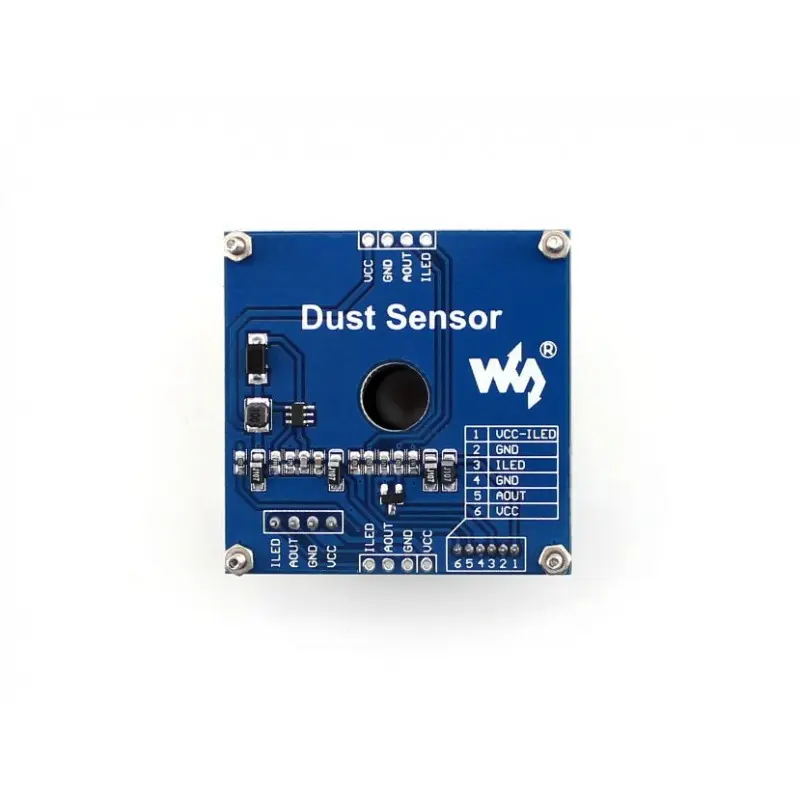

Asignación de pines de conexión: VCC (2.5V–5.0V), GND (toma de tierra), AOUT (salida analógica al MCU) e ILED (pin de control del emisor de infrarrojos).
Características Destacadas:

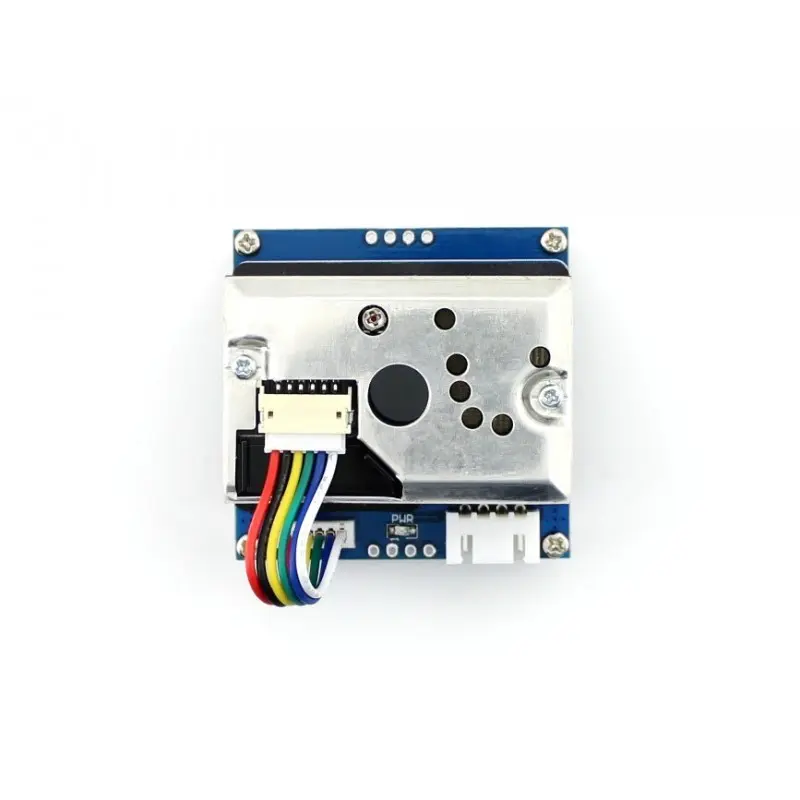

Detección Óptica de Partículas Ultra Finas: Utiliza un diodo emisor infrarrojo y un fototransistor situados en diagonal en su interior para detectar el reflejo de luz producido por las partículas que entran por el agujero de aire de 9 mm.
Respuesta Analógica Lineal: Ofrece una salida analógica cuyo voltaje aumenta de forma directamente proporcional a la concentración de polvo en el ambiente, lo que simplifica enormemente la programación de algoritmos de lectura y alertas.

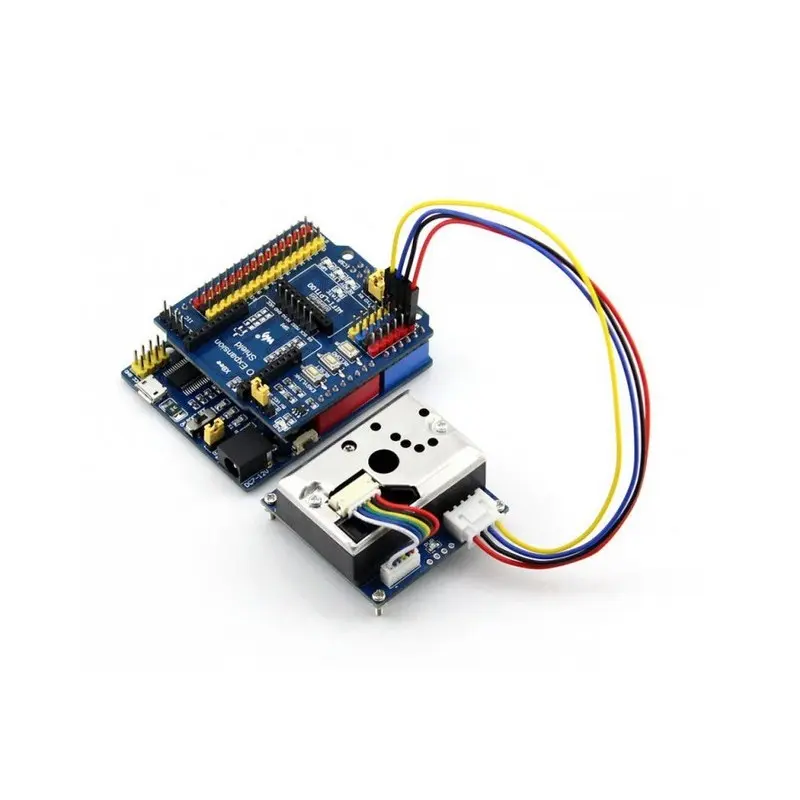

Amplia Tolerancia de Alimentación (2.5V a 5.5V): Incorpora un circuito de elevación de voltaje (boost circuit) que le permite trabajar de forma estable tanto en sistemas de 3.3V (Raspberry Pi, ESP32, micro:bit) como de 5V (Arduino).
Eficiencia Energética y Control por Pulso (ILED): El pin de control ILED permite encender el LED infrarrojo únicamente durante breves microsegundos al tomar la lectura, reduciendo drásticamente el consumo promedio y evitando el desgaste del componente.
Valores Educativos:
Concienciación Ambiental y Salud: Permite al alumnado crear proyectos de impacto real en el aula para evaluar la calidad del aire que respiran, la acumulación de polvo o la presencia de contaminantes y humo.
Comprensión de Sensores Analógicos y Muestreo: Ideal para aprender a trabajar con entradas analógicas (ADC), interpretar curvas de sensibilidad tensión-concentración y programar promedios móviles para estabilizar lecturas.
Prototipado de Sistemas Domóticos e IoT: Facilita el diseño de purificadores de aire inteligentes que se activen automáticamente al superar cierto umbral de polvo o estaciones meteorológicas conectadas a la nube.
¿Cómo detecta este sensor las partículas de polvo o humo?
El sensor funciona mediante dispersión de luz (optical sensing). En su cámara interna hay un LED infrarrojo y un fototransistor. Cuando las partículas suspendidas en el aire entran por el orificio de 9 mm, dispersan la luz del LED hacia el fototransistor. Cuantas más partículas haya, mayor luz se dispersa y mayor es la tensión de salida analógica.
¿Para qué sirve el pin ILED y cómo se debe programar?
El pin ILED controla el encendido del diodo infrarrojo interno. Para obtener una lectura correcta, el microcontrolador debe enviar un pulso en ALTO (HIGH) al pin ILED, esperar aproximadamente 0,28 ms (280 microsegundos), tomar la lectura en el pin analógico AOUT y luego apagar el LED. Este proceso por pulsos optimiza el consumo energético y alarga la vida útil del sensor.
¿Es compatible con placas de 3.3V como Arduino, Raspberry Pi o micro:bit?
¿Este sensor puede medir los niveles exactos de PM2.5?
El sensor detecta partículas a partir de 0,8 µm de diámetro (lo que abarca la categoría de PM2.5). Aunque entrega una lectura de voltaje proporcional a la concentración (hasta 500 µg/m³), para obtener un valor exacto en µg/m³ se recomienda aplicar una fórmula de calibración en el código ajustando la tensión base en aire limpio.
Módulo detector óptico de partículas finas y calidad del aire con salida analógica lineal y amplio rango de alimentación para proyectos educativos, ambientales y de purificación.
Especificaciones Técnicas:
Sensor integrado: Sharp GP2Y1010AU0F óptico infrarrojo a bordo.
Tamaño de partícula detectable: Partículas finas con un diámetro superior a 0,8 μm (humo de cigarrillo, polvo fino, polen, PM2.5).
Tensión de alimentación: 2.5V a 5.5V DC (cuenta con circuito elevador de voltaje integrado).
Corriente de funcionamiento: 20 mA máximo (bajo consumo de energía).
Tipo de salida: Salida de voltaje analógico lineal respecto a la densidad de polvo.
Sensibilidad del sensor: 0,5 V / (100 µg/m³).
Rango de medición: Hasta 500 µg/m³.
Tiempo de vida útil estimado: 5 años.
Temperatura de funcionamiento: -10 °C a 65 °C.
Temperatura de almacenamiento: -20 °C a 80 °C.
Dimensiones del módulo: 63,2 mm × 41,3 mm × 21,1 mm.
Diámetro del orificio de aire: 9,0 mm.
Diámetro de los orificios de montaje: 2,0 mm.
Asignación de pines de conexión: VCC (2.5V–5.0V), GND (toma de tierra), AOUT (salida analógica al MCU) e ILED (pin de control del emisor de infrarrojos).
Características Destacadas:
Detección Óptica de Partículas Ultra Finas: Utiliza un diodo emisor infrarrojo y un fototransistor situados en diagonal en su interior para detectar el reflejo de luz producido por las partículas que entran por el agujero de aire de 9 mm.
Respuesta Analógica Lineal: Ofrece una salida analógica cuyo voltaje aumenta de forma directamente proporcional a la concentración de polvo en el ambiente, lo que simplifica enormemente la programación de algoritmos de lectura y alertas.
Amplia Tolerancia de Alimentación (2.5V a 5.5V): Incorpora un circuito de elevación de voltaje (boost circuit) que le permite trabajar de forma estable tanto en sistemas de 3.3V (Raspberry Pi, ESP32, micro:bit) como de 5V (Arduino).
Eficiencia Energética y Control por Pulso (ILED): El pin de control ILED permite encender el LED infrarrojo únicamente durante breves microsegundos al tomar la lectura, reduciendo drásticamente el consumo promedio y evitando el desgaste del componente.
Valores Educativos:
Concienciación Ambiental y Salud: Permite al alumnado crear proyectos de impacto real en el aula para evaluar la calidad del aire que respiran, la acumulación de polvo o la presencia de contaminantes y humo.
Comprensión de Sensores Analógicos y Muestreo: Ideal para aprender a trabajar con entradas analógicas (ADC), interpretar curvas de sensibilidad tensión-concentración y programar promedios móviles para estabilizar lecturas.
Prototipado de Sistemas Domóticos e IoT: Facilita el diseño de purificadores de aire inteligentes que se activen automáticamente al superar cierto umbral de polvo o estaciones meteorológicas conectadas a la nube.
¿Cómo detecta este sensor las partículas de polvo o humo?
El sensor funciona mediante dispersión de luz (optical sensing). En su cámara interna hay un LED infrarrojo y un fototransistor. Cuando las partículas suspendidas en el aire entran por el orificio de 9 mm, dispersan la luz del LED hacia el fototransistor. Cuantas más partículas haya, mayor luz se dispersa y mayor es la tensión de salida analógica.
¿Para qué sirve el pin ILED y cómo se debe programar?
El pin ILED controla el encendido del diodo infrarrojo interno. Para obtener una lectura correcta, el microcontrolador debe enviar un pulso en ALTO (HIGH) al pin ILED, esperar aproximadamente 0,28 ms (280 microsegundos), tomar la lectura en el pin analógico AOUT y luego apagar el LED. Este proceso por pulsos optimiza el consumo energético y alarga la vida útil del sensor.
¿Es compatible con placas de 3.3V como Arduino, Raspberry Pi o micro:bit?
¿Este sensor puede medir los niveles exactos de PM2.5?
El sensor detecta partículas a partir de 0,8 µm de diámetro (lo que abarca la categoría de PM2.5). Aunque entrega una lectura de voltaje proporcional a la concentración (hasta 500 µg/m³), para obtener un valor exacto en µg/m³ se recomienda aplicar una fórmula de calibración en el código ajustando la tensión base en aire limpio.
