Sensor nivel de agua Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |

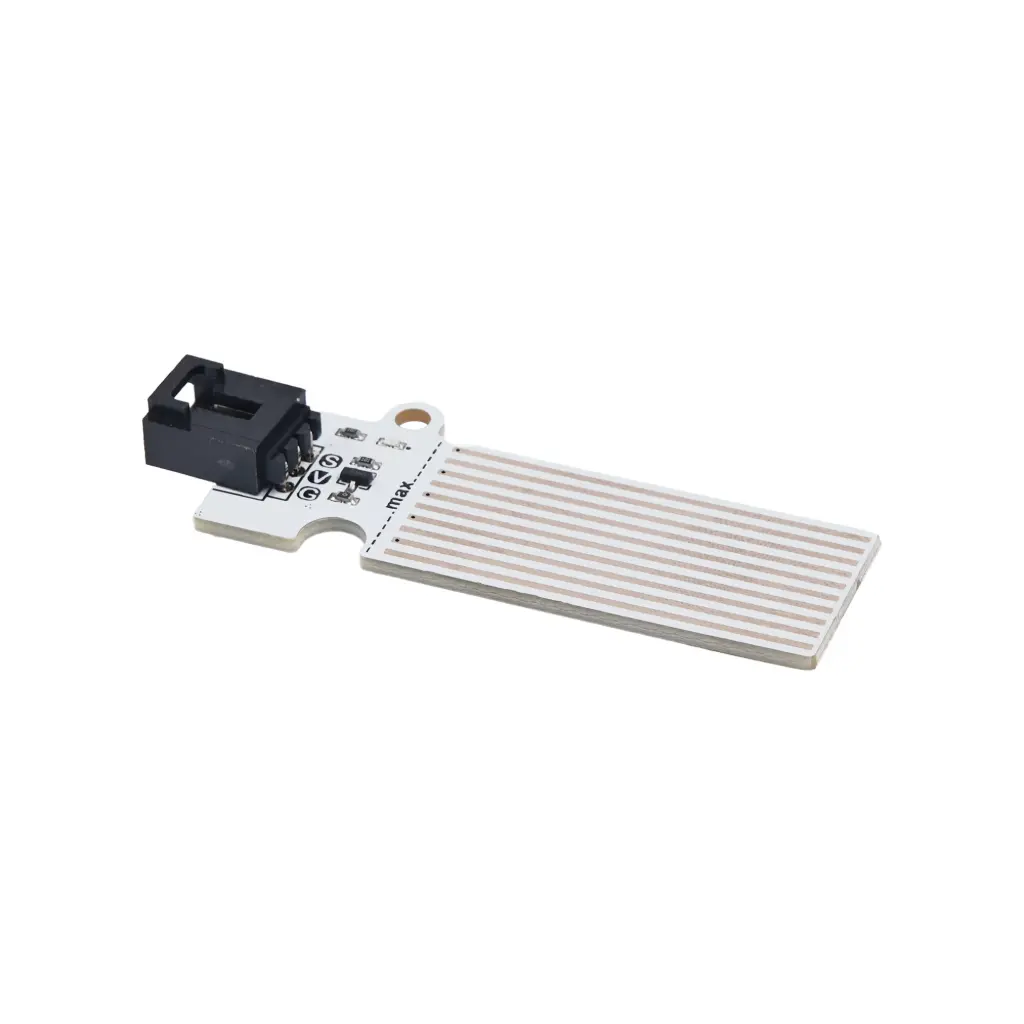

El Sensor de Nivel de Agua Octopus es un componente simple, económico y de alto rendimiento diseñado para detectar la presencia y el volumen de agua en diversos proyectos. Sigue fielmente la línea estética y de diseño del ecosistema Octopus, compartiendo su misma perspectiva visual, conectores rápidos y orificios de fijación en la placa PCB. Gracias a sus pistas paralelas expuestas, es capaz de traducir la cantidad de líquido en una señal analógica que placas como micro:bit pueden reconocer al instante, abriendo las puertas a la creación de sistemas automatizados de control de fluidos.
Aspectos Técnicos:
-Conectividad y Funcionamiento
Principio de medición: Detección de conductividad a través de cables/pistas paralelas expuestas.
Tipo de señal: Salida analógica proporcional al volumen de agua en contacto con la sonda.
Esquema de pines: Sistema de 3 pines identificado como G (GND / Tierra), V (VCC / Alimentación) y S (Signal / Pin de señal analógica).
Compatibilidad de voltaje: Soporta alimentación nativa para micro:bit a 3V, con un rango operativo total de CC 3V a 5,5V.
Método de conexión recomendado: Conectar el módulo mediante su cable hebillado a los pines P1 en una placa de expansión Octopus:bit, donde posteriormente se inserta la tarjeta micro:bit.
-Especificaciones Físicas:
Dimensiones de la placa: 59,15 x 19 mm
Peso neto del componente: 5,5 g
Características Principales:
Ecosistema modular Octopus: Totalmente integrado con el sistema de ladrillos electrónicos, lo que garantiza una compatibilidad total con sus cables estructurados y placas de expansión.
Detección analógica directa: Utiliza una serie de trazos o líneas conductoras paralelas expuestas para medir de forma sencilla el volumen de agua en contacto.
Optimizado para entornos educativos: Su tamaño reducido y ligereza facilitan enormemente su montaje en maquetas escolares, huertos automatizados o pequeños tanques.
Conectividad segura y rápida: Permite una conexión cómoda, firme y sin soldaduras utilizando cables con pestillo de seguridad (hebilla).
Valores Educativos:
Conversión de Variables Físicas a Digitales: Los alumnos y alumnas comprenden de forma práctica cómo una propiedad del mundo real (el volumen o altura de un líquido) altera la conductividad eléctrica y se transforma en una señal analógica legible por un microprocesador.
Automatización y Prevención de Riesgos: Es la herramienta ideal para programar sistemas de seguridad condicionales, enseñando a los y las estudiantes a codificar alarmas sonoras, activar bombas de agua o enviar alertas visuales cuando un depósito se llena o se vacía.
Concienciación Ecológica y Proyectos STEAM: Facilita el desarrollo de proyectos transversales de ciencias y medio ambiente, permitiendo el diseño de sistemas de riego inteligente para plantas, sensores de lluvia o estaciones de control del agua.
Buenas Prácticas en el Manejo de Hardware: Al contar con una zona límite de inmersión, ayuda a que los estudiantes aprendan a leer las advertencias técnicas y a manipular componentes electrónicos con cuidado en entornos donde conviven la electricidad y el agua.

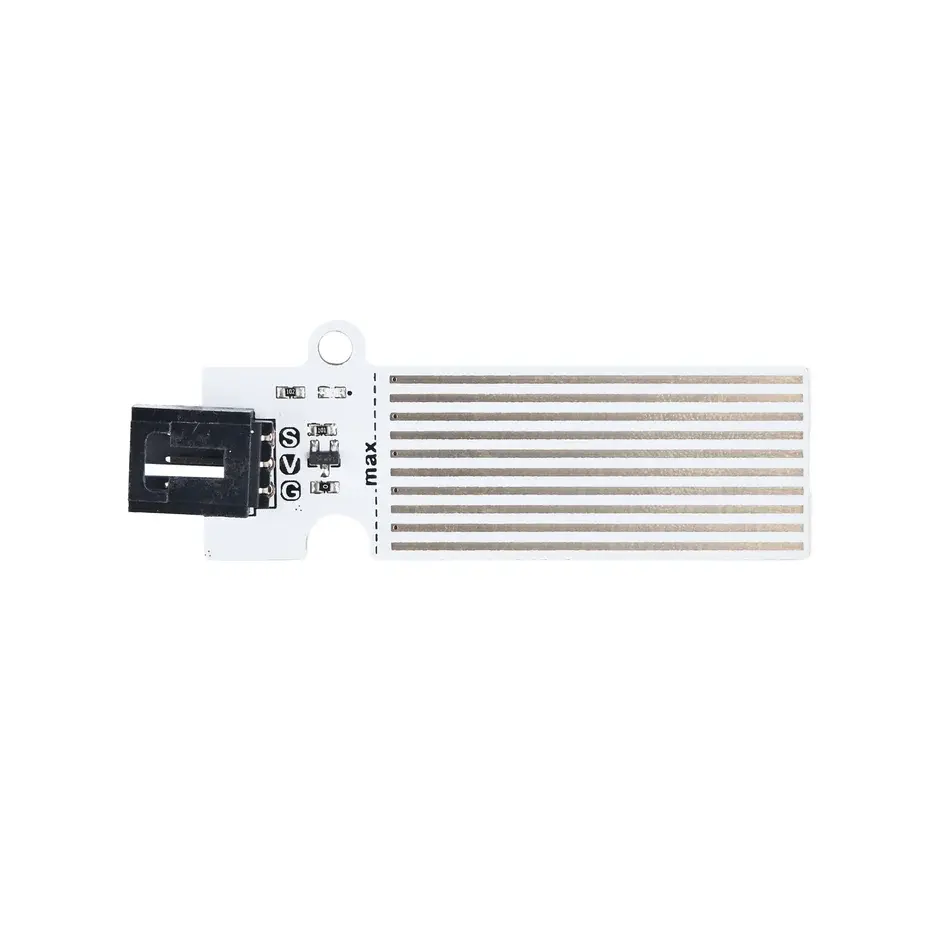

⚠️ Aviso de seguridad importante: Únicamente la zona inferior de las pistas expuestas está diseñada para entrar en contacto con el líquido. Los componentes electrónicos situados por encima de la línea de nivel de agua MÁXIMO (MAX) no son impermeables. Por favor, asegúrate de no sumergir por completo la placa para evitar daños cortocircuitos.
¿Cómo mide el agua este sensor Octopus?
El sensor cuenta con una serie de cables o trazos paralelos metálicos expuestos en su superficie. Cuando el agua entra en contacto con estas pistas, varía la conductividad eléctrica según el volumen del líquido, lo que el sensor traduce fácilmente en una señal analógica.
¿Es totalmente compatible con la tarjeta micro:bit?
Sí, está diseñado específicamente para soportar la alimentación de micro:bit 3V, operando sin problemas en un rango de voltaje de CC 3V a 5,5V.
¿Cómo se realiza la conexión física en un entorno escolar?
¿Qué significan las letras G, V y S en su modo de conexión?
Representan el orden de sus tres pines de conexión: G corresponde a GND (Tierra), V corresponde a VCC (Alimentación de energía) y S es el pin de Señal (Signal) por donde se transmite el valor analógico hacia la placa controladora.
¿Se puede sumergir todo el sensor bajo el agua?
No, bajo ningún concepto. Solo la parte inferior de las pistas metálicas debe tocar el agua. Los componentes y circuitos electrónicos situados en la parte superior, por encima de la línea marcada como nivel de agua MÁXIMO (MAX), no son impermeables. Sumergirlo por completo dañará el componente de forma irreversible.
