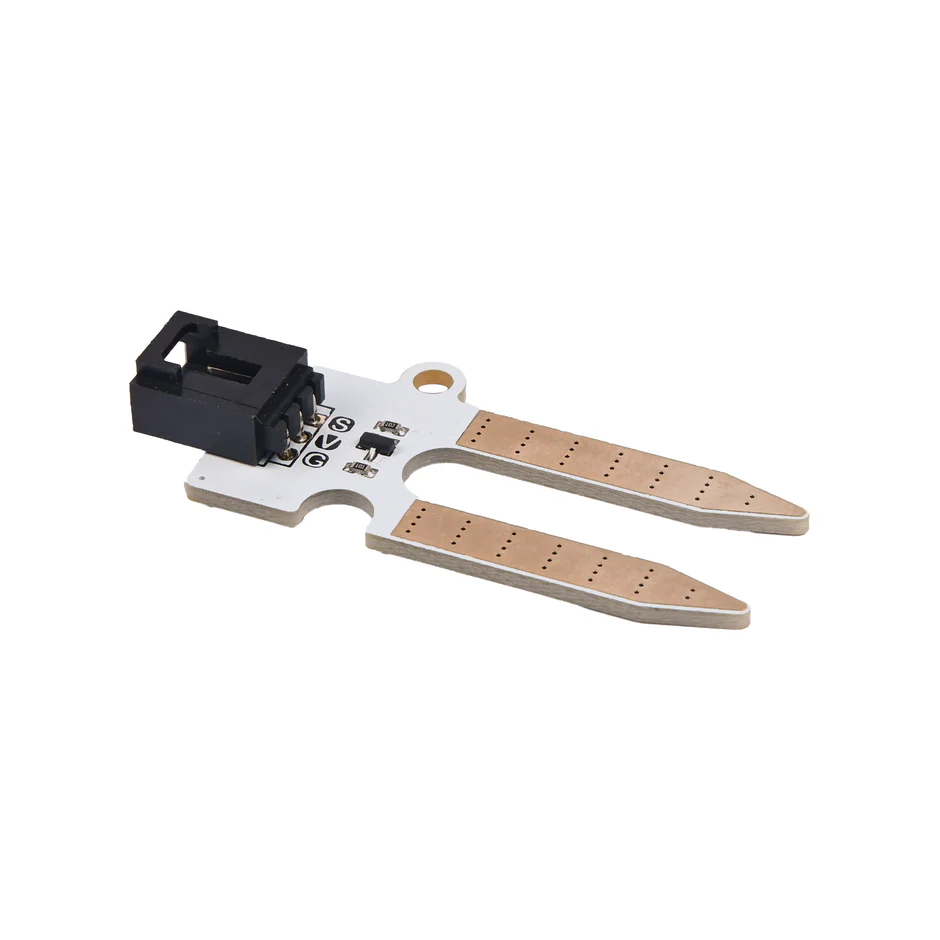

Sensor humedad de suelo Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
El Sensor de humedad de suelo Octopus es un dispositivo analógico simple, confiable y de alta sensibilidad diseñado para medir con precisión el nivel de humedad en el sustrato que rodea sus sondas. Es una herramienta esencial para adentrarse en el mundo de la jardinería inteligente y la agricultura automatizada, permitiendo monitorizar tanto huertos urbanos como plantas individuales en macetas de interior. Gracias a su integración nativa con entornos como Arduino y micro:bit, facilita la creación de sistemas automatizados que recuerdan de forma interactiva cuándo es el momento óptimo para regar.
Características Principales:
Detección por resistencia eléctrica: Utiliza dos sondas metálicas expuestas que pasan una pequeña corriente por el suelo para calcular de forma instantánea el contenido de agua.
Diseño "Plug and Play" de 3 pines: Equipado con un puerto de tres conexiones que se acopla directamente a los encabezados de pin habituales en placas educativas, eliminando errores de cableado.
Respuesta rápida y estable: Su circuito electrónico simplificado ofrece una lectura continua de alta sensibilidad con un rendimiento muy estable en el tiempo.
Compatibilidad multiplataforma: Se conecta de forma directa a las placas micro:bit o se integra sin esfuerzo en el ecosistema Arduino usando shields de expansión especializados.
Principio de Funcionamiento y Conectividad:
Método de medición: Dos sondas de inmersión metálicas paralelas para el mapeo de resistencia óhmica.
Tipo de conector/salida: Analógico (varía el voltaje de salida de forma proporcional a la humedad detectada).
Rango de entrada de energía: CC 3V a 5,5V.

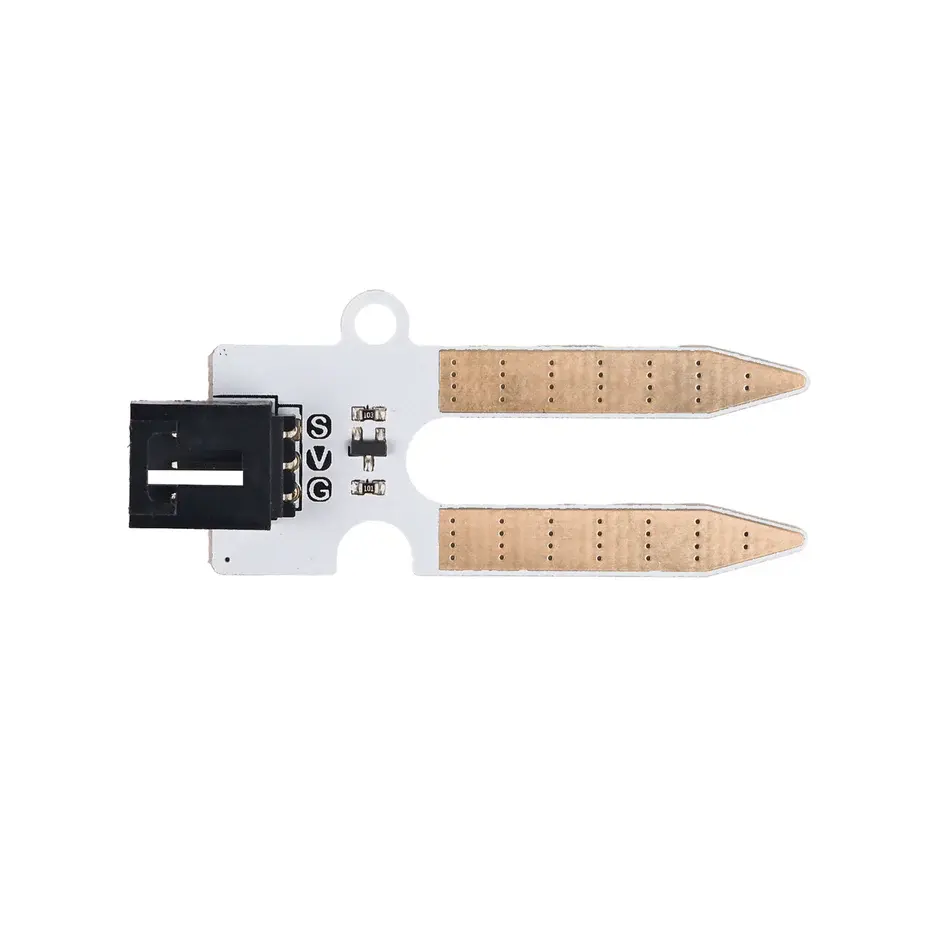

Definición de pines: Pin 1 dedicado a la Señal (Signal), Pin 2 para alimentación (VCC) y Pin 3 para toma de tierra (GND).
Hardware compatible: Funciona directamente con los pines de micro:bit, con el Freaduino Sensor Shield o a través de la interfaz Octopus integrada de fábrica en la placa Freaduino UNO.
Guía de Configuración en MakeCode (micro:bit):
Para empezar a leer los datos del sensor en tus proyectos de micro:bit, la programación se realiza de forma ágil siguiendo tres pasos estructurados:
Paso 1 (Menú Avanzado): En la interfaz de MakeCode, despliega el menú del lado derecho y haz clic en la opción Avanzado para expandir el catálogo de bloques ocultos.
Paso 2 (Instalación del Paquete): Selecciona el apartado Extensiones, escribe la palabra iot en la barra de búsqueda y selecciona el paquete oficial denominado Environment-and-Science-IoT desarrollado por ELECFREAKS.
Paso 3 (Programación y Descarga): Tras cargarse la librería, aparecerá la categoría específica Octopus en el menú de bloques. Arrastra los bloques del sensor para construir tu código y presiona el botón Descargar para transferir el programa a tu micro:bit.
Valores Educativos:
Comprensión de la Conductividad Eléctrica: Los alumnos/as experimentan de forma directa un principio físico real: cómo el agua altera la resistencia del entorno. Aprenden que el suelo húmedo conduce la electricidad de manera más eficiente (ofrece menor resistencia), mientras que el suelo seco opone una resistencia mucho mayor.
Introducción a la Agricultura Inteligente (Smart Gardening): Sirve como base práctica para explicar cómo la tecnología actual optimiza los recursos naturales en el sector agrícola, midiendo datos en tiempo real para evitar el desperdicio de agua.
Programación Basada en Umbrales Analógicos: Al emitir una señal analógica, obliga a los estudiantes a trabajar con rangos de datos numéricos en su código (en lugar de simples estados de verdadero/falso), enseñándoles a calibrar los sensores y a definir umbrales de activación personalizados (por ejemplo: "Si la humedad baja de un valor X, activa la simulación de riego").
Prototipado Práctico de Sistemas IoT: Gracias a su compatibilidad con paquetes de extensión orientados a las ciencias y el entorno, introduce a los jóvenes desarrolladores en la recolección de datos ambientales reales y la automatización doméstica.
¿Cómo determina este sensor el nivel de humedad en la tierra?
El dispositivo funciona haciendo pasar una corriente eléctrica de muy baja intensidad a través de sus dos sondas metálicas clavadas en el sustrato. Al medir la resistencia eléctrica resultante, calcula el agua disponible: la tierra húmeda ofrece una resistencia baja (deja pasar mejor la electricidad) y la tierra seca ofrece una resistencia alta.
¿Qué voltaje de operación requiere este componente?
El sensor admite un amplio rango de entrada de energía que va desde los 3V hasta los 5,5V, lo que garantiza su compatibilidad tanto con sistemas basados en 3,3V (como micro:bit) como en 5V (como Arduino).
¿Qué tipo de señal entrega el sensor y cómo se distribuyen sus pines?
¿Qué extensión de software necesito para programarlo en MakeCode?
Para poder utilizar los bloques específicos del sensor, debes ingresar al apartado de Extensiones en MakeCode, buscar el término iot e instalar el paquete llamado Environment-and-Science-IoT provisto por el fabricante ELECFREAKS. Tras la instalación, verás aparecer los bloques dentro de la categoría Octopus.
