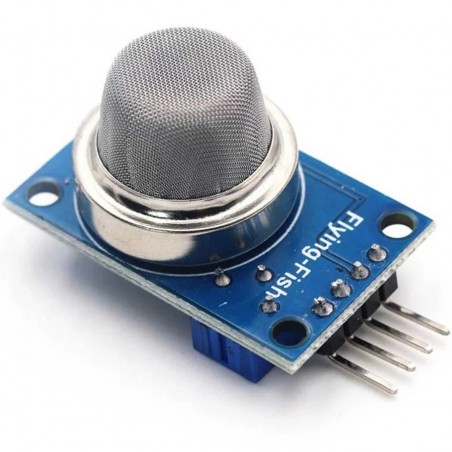

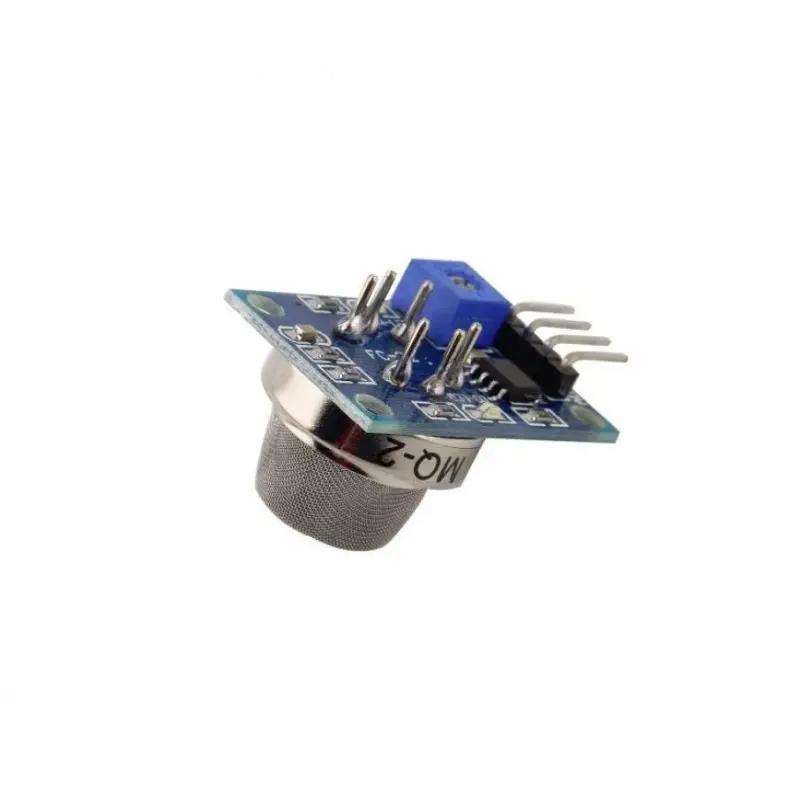

Sensor de gas MQ-2
Edad +12 años
| Gama: Placa ESP32, Componentes electrónicos, ARDUINO |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP |
| Individual/aula: Pack individual |
Especificaciones Técnicas:
Chip de control: Comparador analógico LM393 de alta estabilidad.
Sensor de gas integrado: Modelo ZYMQ-2 / MQ-2 de alta sensibilidad.
Tensión de funcionamiento: 5V DC (Corriente Continua).
Gases detectables: Gases combustibles generales (hidrógeno, isobutano, GLP, metano, propano), vapores de alcohol (etanol) y humos densos.
Rango de concentración detectable: De 300 a 10.000 ppm (partes por millón) para gases inflamables.
Consumo de corriente (Energía): 150 mA aproximadamente en estado de operación estable.
Tipo de salida digital (DO): Señal TTL binaria 0 y 1 (Salidas nominales de 0.1V y 5V respectivamente).
Tipo de salida analógica (AO): Voltaje variable continuo entre 0.1V y ~4V (Directamente proporcional a la concentración de gas circundante).
Dimensiones físicas del producto: 32 mm x 20 mm x 15 mm (Largo x Ancho x Alto).
Características Destacadas:
Doble salida de señal simultánea (Dual Output): Incorpora un pin analógico (AO) para medir variaciones porcentuales exactas de gas en el ambiente y un pin digital (DO) idóneo para disparar eventos de alarma inmediatistas.

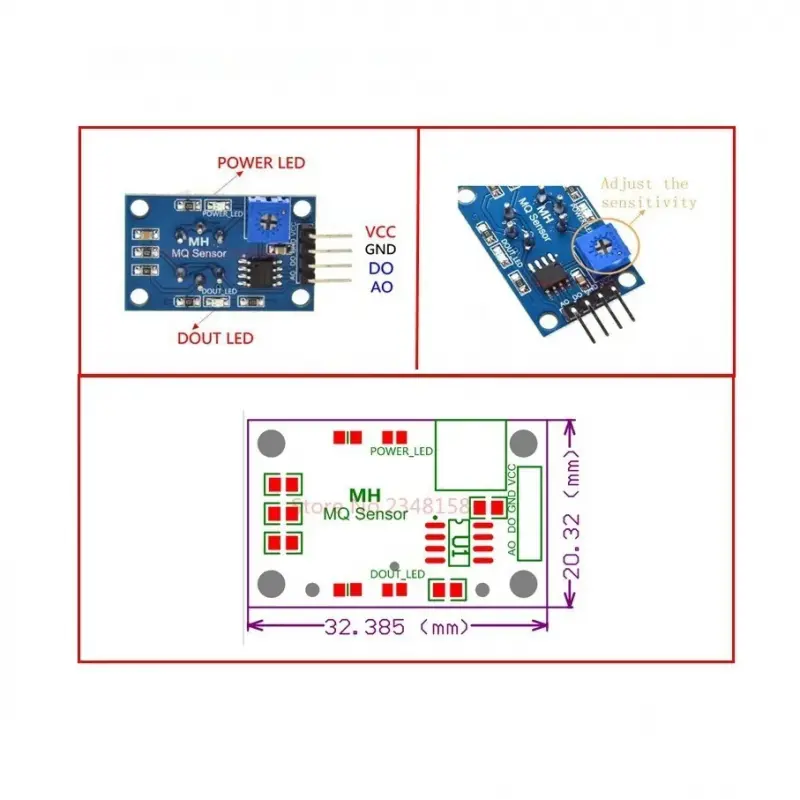

Umbral de disparo regulable a bordo: Incluye un potenciómetro mecánico de precisión que permite ajustar manualmente la sensibilidad de la salida digital. Los usuarios pueden definir con exactitud a qué nivel de humo o gas se debe activar la alerta.
Indicadores visuales LED integrados: Cuenta con dos diodos luminiscentes en su superficie; uno para confirmar que el módulo recibe energía correctamente y otro que se ilumina al activarse la salida digital por presencia de gas.
Rápida velocidad de respuesta y recuperación: Su elemento químico interno reacciona de forma casi instantánea ante fugas simuladas, volviendo rápidamente a su estado basal una vez que el ambiente se ha ventilado.
Valores Educativos:
Comprensión de Señales Analógicas frente a Digitales: Es un recurso docente excepcional para que los y las alumnas experimenten físicamente la diferencia entre un dato continuo (el voltaje variable analógico según la concentración de gas) y un dato binario (el "sí o no" de la presencia del contaminante).
Introducción Práctica a la Domótica y Seguridad: Permite recrear maquetas de hogares o fábricas inteligentes, enseñando las bases lógicas de los sistemas de protección contra incendios del mundo real.
Concienciación sobre Salud y Calidad Ambiental: Fomenta el desarrollo de proyectos transversales de ciencias, donde los estudiantes miden de forma cuantitativa la pureza del aire o el impacto de la combustión en espacios cerrados.
Pensamiento Algorítmico Orientado a Eventos: Obliga al alumnado a programar estructuras condicionales complejas del tipo "Si el nivel de gas supera el umbral X, enciende el extractor de aire y activa el zumbador".
Requisitos recomendados (No incluidos):
Placa de desarrollo compatible con entradas analógicas y digitales a 5V (como Arduino Uno, ESP32 con adaptadores o placas de expansión compatibles).
Cables de conexión tipo Dupont (Hembra-Hembra o Macho-Hembra según la placa base).
¿Por qué el sensor de gas MQ-2 se calienta ligeramente al estar encendido?
Es un comportamiento completamente normal y necesario para su funcionamiento. El sensor aloja en su interior un pequeño filamento calentador interno. Este calor es indispensable para elevar la temperatura de la capa sensible de dióxido de estaño (SnO2), permitiendo que reaccione químicamente con las moléculas de gas combustible presentes en el aire y modifique su resistencia eléctrica.
¿Para qué sirve el pequeño tornillo azul (potenciómetro) que tiene en la placa trasera?
Este potenciómetro regula el umbral de sensibilidad de la salida digital (DO). Al girarlo con un destornillador de precisión, puedes determinar qué tan saturado debe estar el ambiente de gas o humo para que el pin digital cambie de estado lógico (de 0 a 1) y encienda el LED de alerta, facilitando su uso sin necesidad de programar calibraciones complejas por código.
¿Es necesario esperar algún tiempo antes de tomar lecturas fiables con este sensor?
¿Este sensor puede utilizarse en sistemas de seguridad reales para el hogar o industrias?
No. El sensor MQ-2 suministrado en este formato de módulo está catalogado estrictamente como componente didáctico, de evaluación y prototipado escolar. No cuenta con las certificaciones ni calibraciones industriales exigidas por las normativas de seguridad civil para la preservación de vidas humanas en entornos reales de riesgo por fugas de gas o incendios.
Especificaciones Técnicas:
Chip de control: Comparador analógico LM393 de alta estabilidad.
Sensor de gas integrado: Modelo ZYMQ-2 / MQ-2 de alta sensibilidad.
Tensión de funcionamiento: 5V DC (Corriente Continua).
Gases detectables: Gases combustibles generales (hidrógeno, isobutano, GLP, metano, propano), vapores de alcohol (etanol) y humos densos.
Rango de concentración detectable: De 300 a 10.000 ppm (partes por millón) para gases inflamables.
Consumo de corriente (Energía): 150 mA aproximadamente en estado de operación estable.
Tipo de salida digital (DO): Señal TTL binaria 0 y 1 (Salidas nominales de 0.1V y 5V respectivamente).
Tipo de salida analógica (AO): Voltaje variable continuo entre 0.1V y ~4V (Directamente proporcional a la concentración de gas circundante).
Dimensiones físicas del producto: 32 mm x 20 mm x 15 mm (Largo x Ancho x Alto).
Características Destacadas:
Doble salida de señal simultánea (Dual Output): Incorpora un pin analógico (AO) para medir variaciones porcentuales exactas de gas en el ambiente y un pin digital (DO) idóneo para disparar eventos de alarma inmediatistas.
Umbral de disparo regulable a bordo: Incluye un potenciómetro mecánico de precisión que permite ajustar manualmente la sensibilidad de la salida digital. Los usuarios pueden definir con exactitud a qué nivel de humo o gas se debe activar la alerta.
Indicadores visuales LED integrados: Cuenta con dos diodos luminiscentes en su superficie; uno para confirmar que el módulo recibe energía correctamente y otro que se ilumina al activarse la salida digital por presencia de gas.
Rápida velocidad de respuesta y recuperación: Su elemento químico interno reacciona de forma casi instantánea ante fugas simuladas, volviendo rápidamente a su estado basal una vez que el ambiente se ha ventilado.
Valores Educativos:
Comprensión de Señales Analógicas frente a Digitales: Es un recurso docente excepcional para que los y las alumnas experimenten físicamente la diferencia entre un dato continuo (el voltaje variable analógico según la concentración de gas) y un dato binario (el "sí o no" de la presencia del contaminante).
Introducción Práctica a la Domótica y Seguridad: Permite recrear maquetas de hogares o fábricas inteligentes, enseñando las bases lógicas de los sistemas de protección contra incendios del mundo real.
Concienciación sobre Salud y Calidad Ambiental: Fomenta el desarrollo de proyectos transversales de ciencias, donde los estudiantes miden de forma cuantitativa la pureza del aire o el impacto de la combustión en espacios cerrados.
Pensamiento Algorítmico Orientado a Eventos: Obliga al alumnado a programar estructuras condicionales complejas del tipo "Si el nivel de gas supera el umbral X, enciende el extractor de aire y activa el zumbador".
Requisitos recomendados (No incluidos):
Placa de desarrollo compatible con entradas analógicas y digitales a 5V (como Arduino Uno, ESP32 con adaptadores o placas de expansión compatibles).
Cables de conexión tipo Dupont (Hembra-Hembra o Macho-Hembra según la placa base).
¿Por qué el sensor de gas MQ-2 se calienta ligeramente al estar encendido?
Es un comportamiento completamente normal y necesario para su funcionamiento. El sensor aloja en su interior un pequeño filamento calentador interno. Este calor es indispensable para elevar la temperatura de la capa sensible de dióxido de estaño (SnO2), permitiendo que reaccione químicamente con las moléculas de gas combustible presentes en el aire y modifique su resistencia eléctrica.
¿Para qué sirve el pequeño tornillo azul (potenciómetro) que tiene en la placa trasera?
Este potenciómetro regula el umbral de sensibilidad de la salida digital (DO). Al girarlo con un destornillador de precisión, puedes determinar qué tan saturado debe estar el ambiente de gas o humo para que el pin digital cambie de estado lógico (de 0 a 1) y encienda el LED de alerta, facilitando su uso sin necesidad de programar calibraciones complejas por código.
¿Es necesario esperar algún tiempo antes de tomar lecturas fiables con este sensor?
¿Este sensor puede utilizarse en sistemas de seguridad reales para el hogar o industrias?
No. El sensor MQ-2 suministrado en este formato de módulo está catalogado estrictamente como componente didáctico, de evaluación y prototipado escolar. No cuenta con las certificaciones ni calibraciones industriales exigidas por las normativas de seguridad civil para la preservación de vidas humanas en entornos reales de riesgo por fugas de gas o incendios.
