Sensor de ultrasonidos
Edad +12 años
Elecfreaks
| Gama: Componentes electrónicos |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |

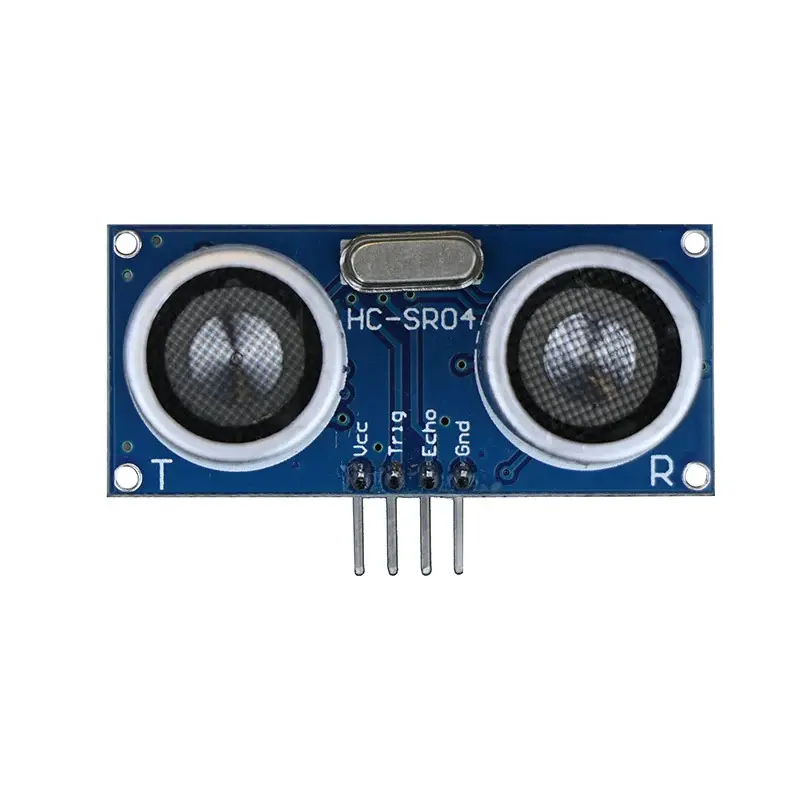

El Sensor de ultrasonidos HC‑SR04 es un módulo muy común en proyectos de robótica educativa, automatización y electrónica. Funciona enviando pulsos ultrasónicos (40 kHz) desde su transmisor y midiendo el tiempo que tarda ese sonido en rebotar en un objeto y volver al receptor, lo que permite calcular la distancia.
Características técnicas destacadas:
Tensión de funcionamiento: ~5 V DC.
Corriente de uso: aprox. 15 mA.
Rango de medición: desde ~2 cm hasta ~400 cm o incluso hasta ~450 cm según algunos modelos.
Resolución: ~0,3 cm.
Ángulo de detección: menor a ~15°.
Señal de trig: requiere un pulso de al menos 10 microsegundos para disparar la medición.
Dimensiones aproximadas: 45 × 20 × 15 mm.
En el aula, este sensor permite que el alumnado trabaje en proyectos de detección de obstáculos, robótica móvil, automatismos, medición de nivel o sistemas inteligentes. Además, por su bajo coste y facilidad de uso, es ideal para experimentar con microcontroladores (como Arduino) y entender cómo convertir una señal de tiempo en una distancia física.
¿Cómo mide la distancia el sensor de ultrasonidos HC‑SR04?
Envía un pulso ultrasónico a 40 kHz y luego escucha el eco. Mide el tiempo de ida y vuelta del sonido para calcular la distancia.
¿Cuál es el rango de medición del sensor y su precisión?
Puede medir desde aproximadamente 2 cm hasta 4 m, con una resolución de distancia de alrededor de 0,3 cm, dependiendo del modelo.
¿Qué alimentación necesita este sensor y para qué plataformas es adecuado?
Funciona con aproximadamente 5 V DC y es compatible con Arduino, placas de desarrollo y microcontroladores.
¿Qué pines tiene y cómo se conecta al microcontrolador?
Tiene cuatro pines: Vcc (+5 V), Trig (entrada para disparar la medición), Echo (salida con la señal de eco) y GND.
¿En qué actividades educativas se puede usar este sensor de ultrasonidos?
Es ideal para proyectos de robótica (detección de obstáculos), medición de distancia, sistemas de automatización, parking inteligente o experimentos STEAM que involucren medición de espacios.
El Sensor de ultrasonidos HC‑SR04 es un módulo muy común en proyectos de robótica educativa, automatización y electrónica. Funciona enviando pulsos ultrasónicos (40 kHz) desde su transmisor y midiendo el tiempo que tarda ese sonido en rebotar en un objeto y volver al receptor, lo que permite calcular la distancia.
Características técnicas destacadas:
Tensión de funcionamiento: ~5 V DC.
Corriente de uso: aprox. 15 mA.
Rango de medición: desde ~2 cm hasta ~400 cm o incluso hasta ~450 cm según algunos modelos.
Resolución: ~0,3 cm.
Ángulo de detección: menor a ~15°.
Señal de trig: requiere un pulso de al menos 10 microsegundos para disparar la medición.
Dimensiones aproximadas: 45 × 20 × 15 mm.
En el aula, este sensor permite que el alumnado trabaje en proyectos de detección de obstáculos, robótica móvil, automatismos, medición de nivel o sistemas inteligentes. Además, por su bajo coste y facilidad de uso, es ideal para experimentar con microcontroladores (como Arduino) y entender cómo convertir una señal de tiempo en una distancia física.
¿Cómo mide la distancia el sensor de ultrasonidos HC‑SR04?
Envía un pulso ultrasónico a 40 kHz y luego escucha el eco. Mide el tiempo de ida y vuelta del sonido para calcular la distancia.
¿Cuál es el rango de medición del sensor y su precisión?
Puede medir desde aproximadamente 2 cm hasta 4 m, con una resolución de distancia de alrededor de 0,3 cm, dependiendo del modelo.
¿Qué alimentación necesita este sensor y para qué plataformas es adecuado?
Funciona con aproximadamente 5 V DC y es compatible con Arduino, placas de desarrollo y microcontroladores.
¿Qué pines tiene y cómo se conecta al microcontrolador?
Tiene cuatro pines: Vcc (+5 V), Trig (entrada para disparar la medición), Echo (salida con la señal de eco) y GND.
¿En qué actividades educativas se puede usar este sensor de ultrasonidos?
Es ideal para proyectos de robótica (detección de obstáculos), medición de distancia, sistemas de automatización, parking inteligente o experimentos STEAM que involucren medición de espacios.
