Sensor analógico de sonido Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |

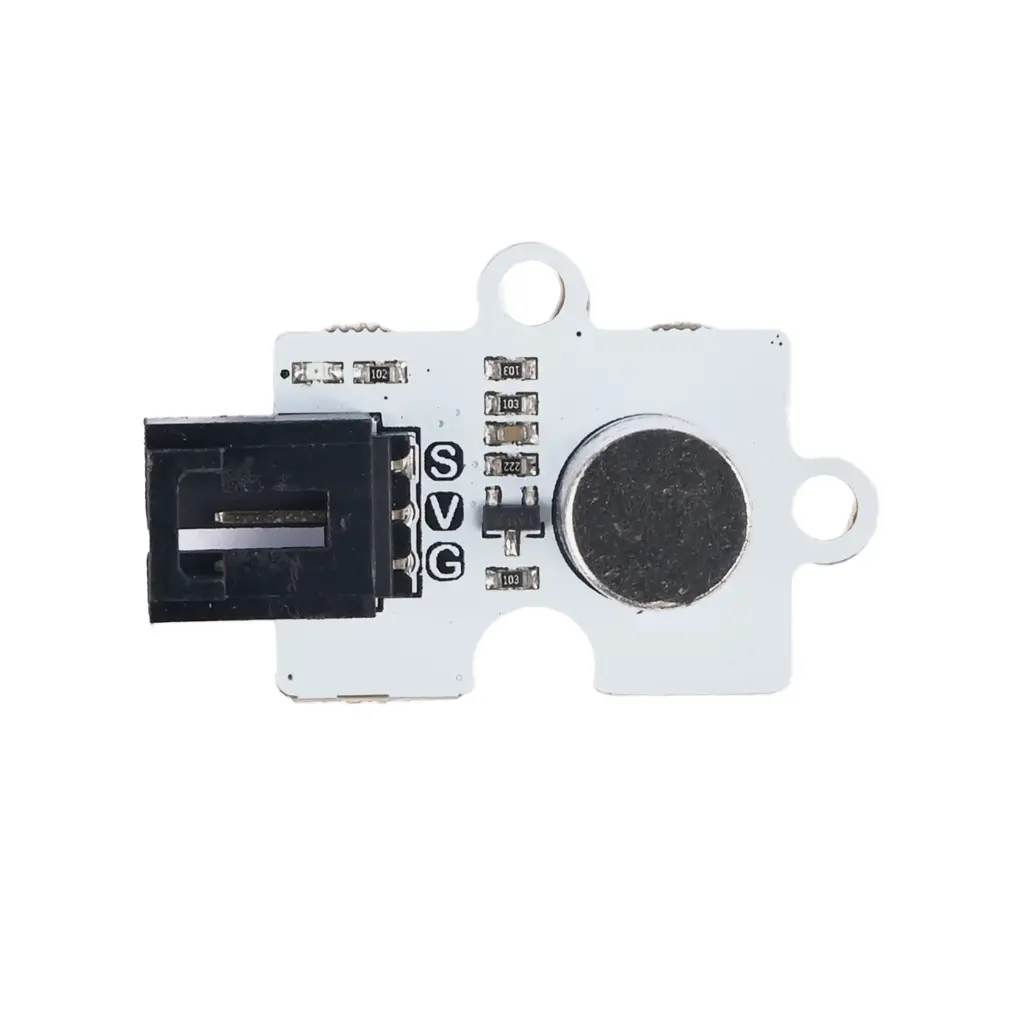

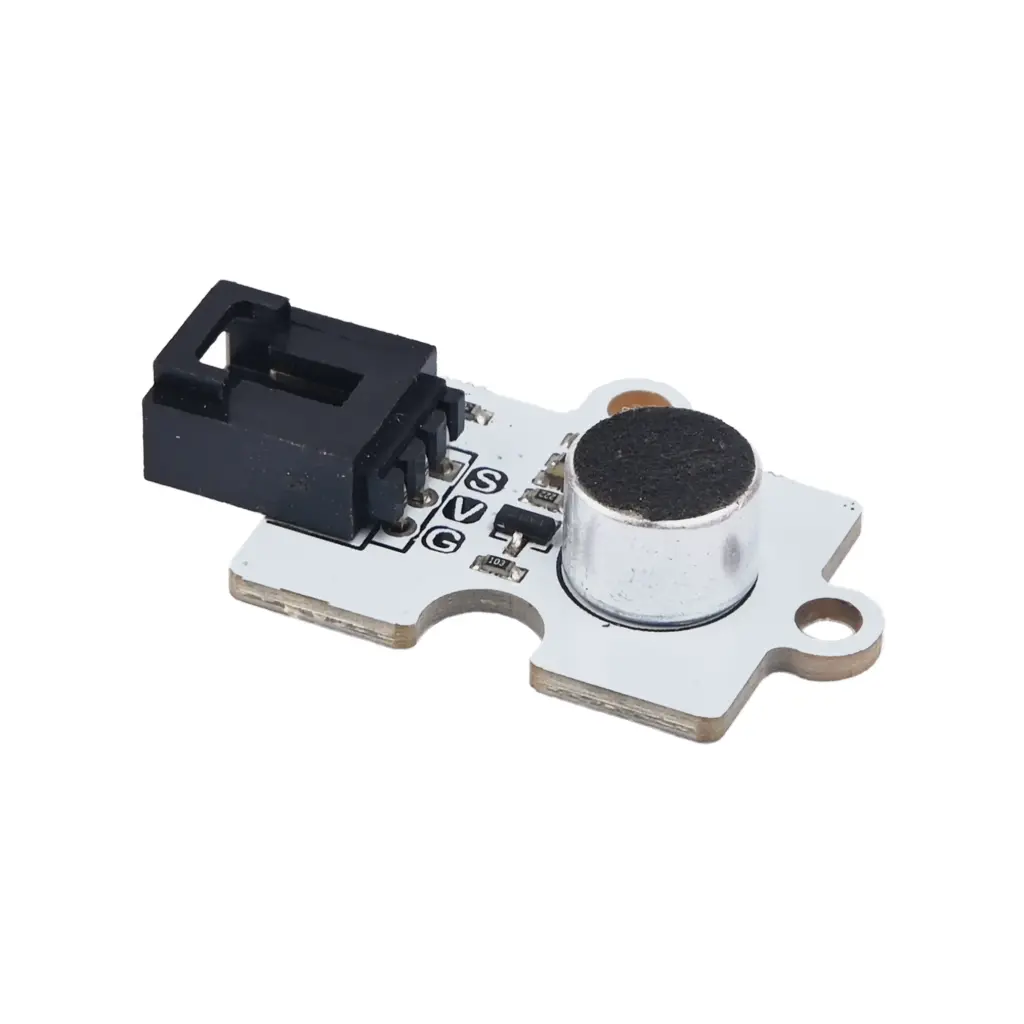

El Sensor de Sonido analógico de sonido Octopus es un componente electrónico de entrada diseñado para medir la intensidad acústica del entorno. Basado en un elemento de detección de micrófono (MIC) altamente sensible, este pequeño "ladrillo" es capaz de capturar el ruido ambiental y transformarlo en una señal eléctrica analógica proporcional al volumen percibido. Gracias a su integración en el ecosistema Octopus, se conecta de forma directa y segura a placas de expansión educativas, permitiendo interactuar con el entorno a través de palmadas, voz o monitorizando la contaminación acústica.
Características Principales:
Elemento de detección MIC: Incorpora un micrófono de alta sensibilidad capaz de registrar variaciones sutiles y picos abruptos en la presión sonora ambiental.
Salida analógica directa: Traduce la intensidad del sonido en una onda sinusoidal analógica; cuanto más fuerte sea el ruido, mayor será la amplitud de la onda de salida enviada al microcontrolador.
Compatibilidad de voltaje versátil: Funciona perfectamente en un rango de voltaje de salida de 3V a 5V, adaptándose tanto a sistemas modernos de 3.3V como a los tradicionales de 5V.
Conector estándar Octopus: Utiliza el puerto estructurado típico de la serie, lo que asegura una instalación rápida de tipo plug and play sin necesidad de usar soldaduras ni cables sueltos.

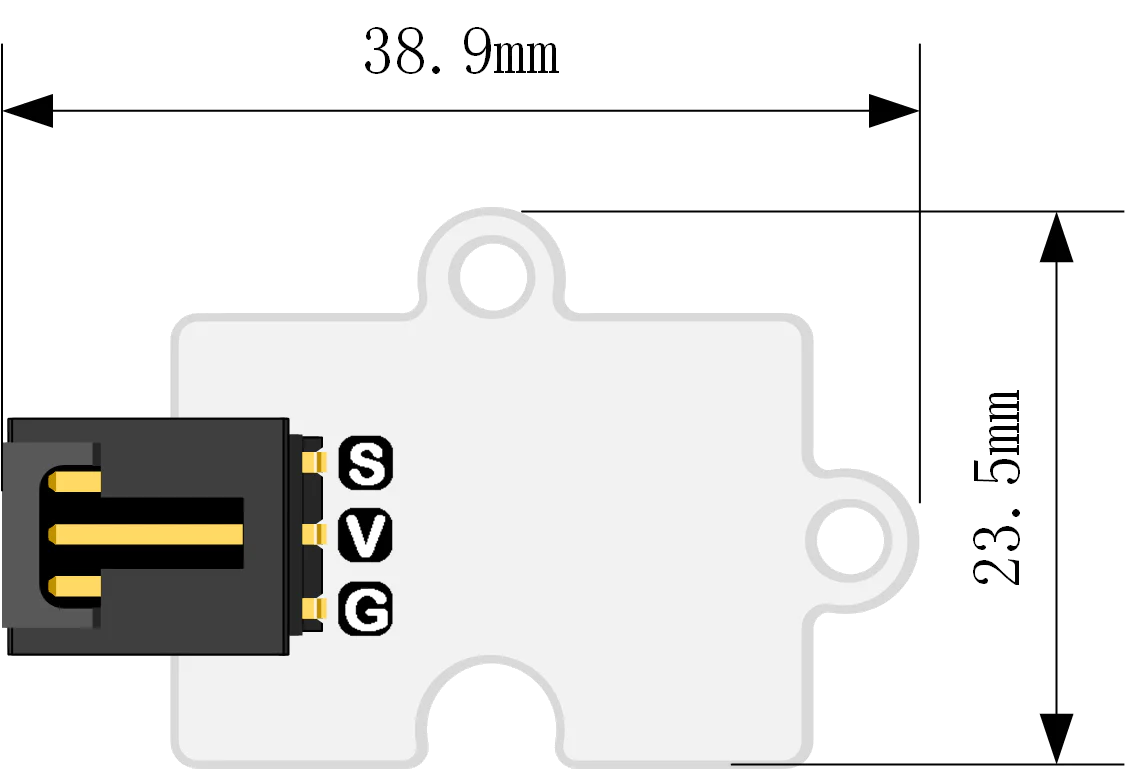

Especificaciones eléctricas y de conectividad:
Principio de medición: Sensor basado en componentes MIC (Micrófono electromagnético).
Tipo de señal de salida: Analógica (amplitud de onda sinusoidal variable según los decibelios del entorno).
Rango de voltaje operativo: CC 3V a 5V.
Tipo de interfaz: Conector de ladrillo Octopus estándar de 3 pines.
Conexión de Hardware y Programación:

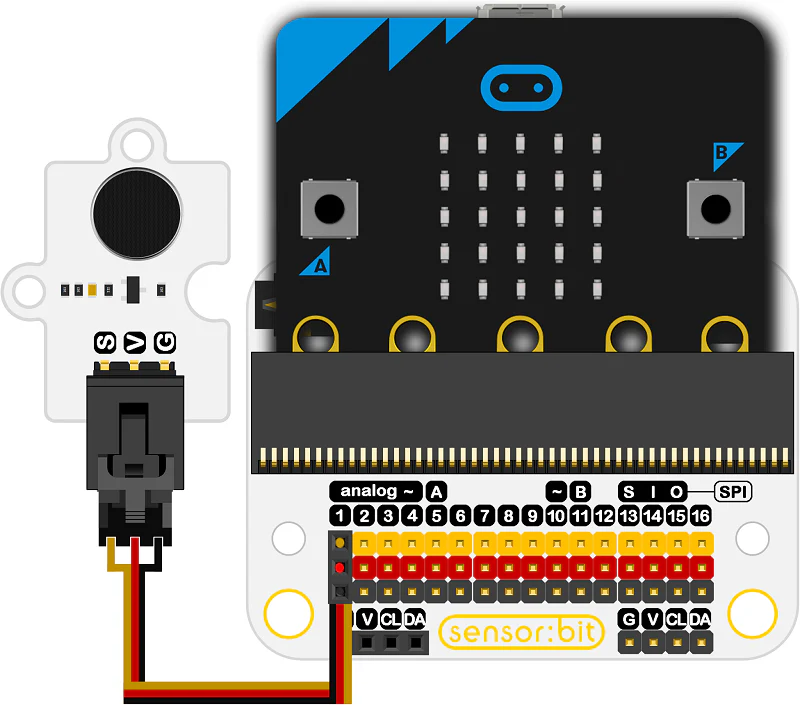

Montaje físico: Conecta el módulo del sensor de detección de sonido mediante su cable estructurado directamente al puerto marcado como P1 en la placa de expansión Octopus:bit, asegurando que la tarjeta micro:bit esté correctamente insertada en la ranura central.
Lógica de código básica (MakeCode): Para visualizar la información acústica capturada, se debe seleccionar un bloque de visualización gráfica (como mostrar número o gráfico de barras) en el menú de micro:bit. De este modo, los datos de sonido se mostrarán de forma continua en la matriz de LEDs de la placa.
Valores Educativos:
Comprensión de las ondas y amplitud: Es una excelente herramienta práctica para las clases de física y tecnología. Permite a los alumnos/as visualizar de forma tangible cómo el volumen del sonido se traduce en un concepto eléctrico: la amplitud de una onda sinusoidal.
Concienciación sobre contaminación acústica: Facilita el desarrollo de proyectos medioambientales donde los estudiantes pueden medir de manera cuantitativa el nivel de ruido en diferentes espacios (como el aula, el patio o pasillos), analizando el impacto del ruido ambiental.
Programación basada en eventos acústicos: Introduce conceptos de automatización condicional muy atractivos para los y las jóvenes programadoras, enseñándoles a diseñar códigos que reaccionen a estímulos humanos específicos (por ejemplo: dar dos palmadas para encender una luz o activar un motor).
Visualización de datos en tiempo real: Fomenta la comprensión del tratamiento de datos al obligar a los estudiantes a recibir la señal analógica variable y buscar formas lógicas de representarla gráficamente en una pantalla matriz de LEDs.
¿Cómo mide este sensor el sonido a su alrededor?
El módulo utiliza un elemento de detección de sonido basado en un micrófono compacto (MIC). Este componente es especialmente sensible a la presión acústica y se encarga de registrar la intensidad del ruido ambiental en tiempo real.
¿Qué tipo de señal eléctrica envía este sensor al microcontrolador?
Envía una señal analógica en forma de onda sinusoidal. El funcionamiento lógico es sencillo: un ruido más fuerte en el entorno genera una amplitud de onda de salida significativamente mayor, permitiendo a la placa interpretar el volumen del sonido.
¿Cuál es el rango de voltaje con el que trabaja este módulo?
¿Dónde se debe realizar la conexión física del componente?
Siguiendo las indicaciones estándar de hardware, debes conectar el cable del módulo del sensor al puerto rotulado como P1 dentro de la placa de expansión OCTOPUS:BIT, asegurándote de que la tarjeta micro:bit esté bien encajada en su ranura.
¿Cómo puedo ver los datos de ruido que captura el sensor?
En plataformas de bloques como MakeCode, puedes elegir un bloque de visualización adecuado para la tarjeta micro:bit(como un gráfico de barras de LEDs o una lectura numérica). Al ejecutar el programa, los datos del nivel de sonido se reflejarán de manera dinámica en la pantalla de la placa.
El Sensor de Sonido analógico de sonido Octopus es un componente electrónico de entrada diseñado para medir la intensidad acústica del entorno. Basado en un elemento de detección de micrófono (MIC) altamente sensible, este pequeño "ladrillo" es capaz de capturar el ruido ambiental y transformarlo en una señal eléctrica analógica proporcional al volumen percibido. Gracias a su integración en el ecosistema Octopus, se conecta de forma directa y segura a placas de expansión educativas, permitiendo interactuar con el entorno a través de palmadas, voz o monitorizando la contaminación acústica.
Características Principales:
Elemento de detección MIC: Incorpora un micrófono de alta sensibilidad capaz de registrar variaciones sutiles y picos abruptos en la presión sonora ambiental.
Salida analógica directa: Traduce la intensidad del sonido en una onda sinusoidal analógica; cuanto más fuerte sea el ruido, mayor será la amplitud de la onda de salida enviada al microcontrolador.
Compatibilidad de voltaje versátil: Funciona perfectamente en un rango de voltaje de salida de 3V a 5V, adaptándose tanto a sistemas modernos de 3.3V como a los tradicionales de 5V.
Conector estándar Octopus: Utiliza el puerto estructurado típico de la serie, lo que asegura una instalación rápida de tipo plug and play sin necesidad de usar soldaduras ni cables sueltos.
Especificaciones eléctricas y de conectividad:
Principio de medición: Sensor basado en componentes MIC (Micrófono electromagnético).
Tipo de señal de salida: Analógica (amplitud de onda sinusoidal variable según los decibelios del entorno).
Rango de voltaje operativo: CC 3V a 5V.
Tipo de interfaz: Conector de ladrillo Octopus estándar de 3 pines.
Conexión de Hardware y Programación:
Montaje físico: Conecta el módulo del sensor de detección de sonido mediante su cable estructurado directamente al puerto marcado como P1 en la placa de expansión Octopus:bit, asegurando que la tarjeta micro:bit esté correctamente insertada en la ranura central.
Lógica de código básica (MakeCode): Para visualizar la información acústica capturada, se debe seleccionar un bloque de visualización gráfica (como mostrar número o gráfico de barras) en el menú de micro:bit. De este modo, los datos de sonido se mostrarán de forma continua en la matriz de LEDs de la placa.
Valores Educativos:
Comprensión de las ondas y amplitud: Es una excelente herramienta práctica para las clases de física y tecnología. Permite a los alumnos/as visualizar de forma tangible cómo el volumen del sonido se traduce en un concepto eléctrico: la amplitud de una onda sinusoidal.
Concienciación sobre contaminación acústica: Facilita el desarrollo de proyectos medioambientales donde los estudiantes pueden medir de manera cuantitativa el nivel de ruido en diferentes espacios (como el aula, el patio o pasillos), analizando el impacto del ruido ambiental.
Programación basada en eventos acústicos: Introduce conceptos de automatización condicional muy atractivos para los y las jóvenes programadoras, enseñándoles a diseñar códigos que reaccionen a estímulos humanos específicos (por ejemplo: dar dos palmadas para encender una luz o activar un motor).
Visualización de datos en tiempo real: Fomenta la comprensión del tratamiento de datos al obligar a los estudiantes a recibir la señal analógica variable y buscar formas lógicas de representarla gráficamente en una pantalla matriz de LEDs.
¿Cómo mide este sensor el sonido a su alrededor?
El módulo utiliza un elemento de detección de sonido basado en un micrófono compacto (MIC). Este componente es especialmente sensible a la presión acústica y se encarga de registrar la intensidad del ruido ambiental en tiempo real.
¿Qué tipo de señal eléctrica envía este sensor al microcontrolador?
Envía una señal analógica en forma de onda sinusoidal. El funcionamiento lógico es sencillo: un ruido más fuerte en el entorno genera una amplitud de onda de salida significativamente mayor, permitiendo a la placa interpretar el volumen del sonido.
¿Cuál es el rango de voltaje con el que trabaja este módulo?
¿Dónde se debe realizar la conexión física del componente?
Siguiendo las indicaciones estándar de hardware, debes conectar el cable del módulo del sensor al puerto rotulado como P1 dentro de la placa de expansión OCTOPUS:BIT, asegurándote de que la tarjeta micro:bit esté bien encajada en su ranura.
¿Cómo puedo ver los datos de ruido que captura el sensor?
En plataformas de bloques como MakeCode, puedes elegir un bloque de visualización adecuado para la tarjeta micro:bit(como un gráfico de barras de LEDs o una lectura numérica). Al ejecutar el programa, los datos del nivel de sonido se reflejarán de manera dinámica en la pantalla de la placa.
