Puertas lógicas 10 unidades
Edad +12 años
| Gama: Componentes electrónicos |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |

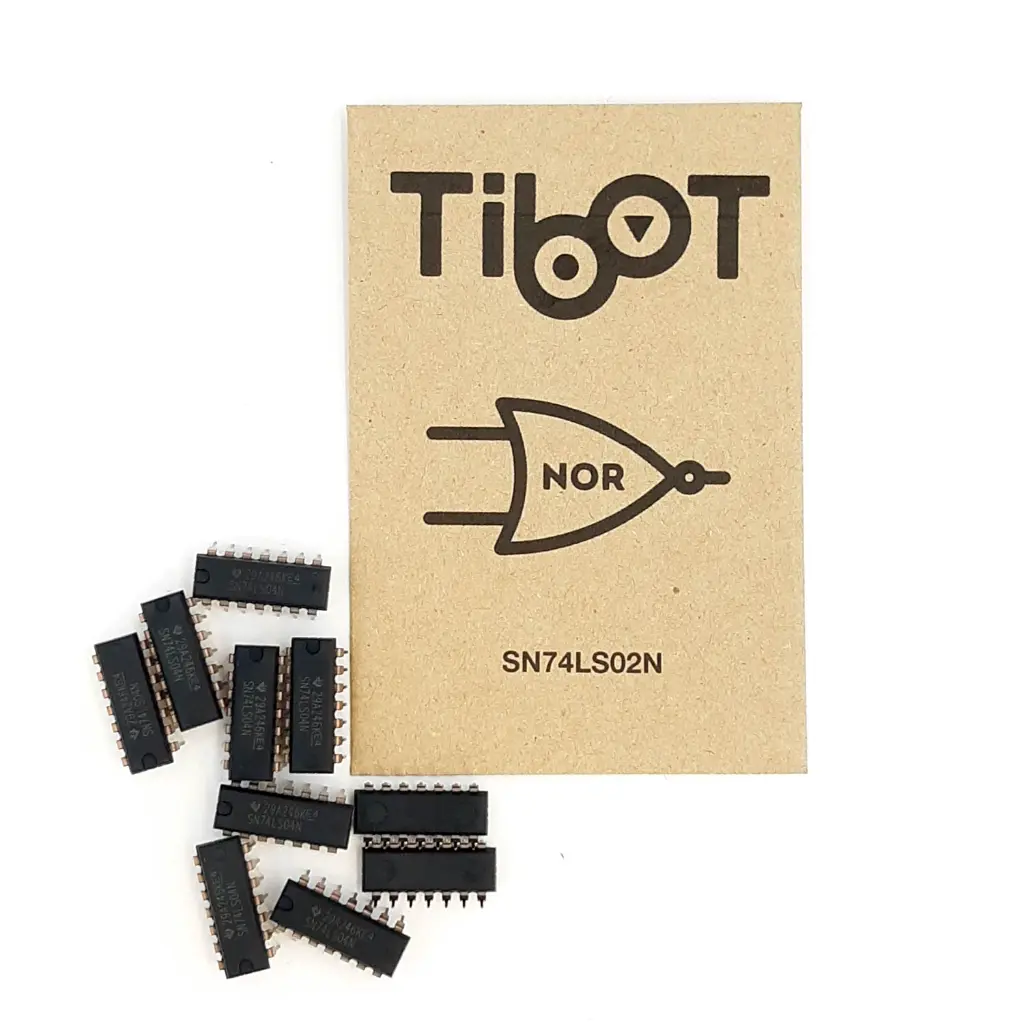

Las puertas lógicas son componentes fundamentales de la electrónica digital y permiten trabajar con operaciones lógicas mediante señales binarias. Este pack incluye 10 circuitos integrados del mismo tipo de puerta lógica, disponibles en variantes AND, OR, NOT, NAND, NOR, XOR y XNOR.
Son una opción práctica para realizar actividades de electrónica digital, robótica educativa y tecnología, especialmente en Secundaria, Bachillerato y Formación Profesional.
¿Qué son las puertas lógicas?
Las puertas lógicas son circuitos electrónicos que realizan operaciones sobre una o varias entradas y generan una salida determinada según las reglas de la operación lógica.
Se utilizan como elementos básicos para construir circuitos digitales y permiten comprender cómo los sistemas electrónicos toman decisiones a partir de diferentes condiciones.
En educación, trabajar con puertas lógicas facilita pasar de los conceptos teóricos a la experimentación práctica mediante circuitos, tablas de verdad y diferentes combinaciones de entradas y salidas.
¿Qué tipos de puertas lógicas puedes elegir?
El producto está disponible en diferentes variantes. Cada pack contiene 10 unidades del mismo tipo de puerta lógica.
- Puerta AND: La puerta AND produce una salida activa cuando todas sus entradas cumplen la condición establecida. Es útil para trabajar situaciones en las que deben cumplirse varias condiciones simultáneamente.
- Puerta OR: La puerta OR produce una salida activa cuando al menos una de sus entradas cumple la condición establecida. Permite trabajar con sistemas en los que existen diferentes condiciones posibles para activar una salida.
- Puerta NOT: La puerta NOT invierte el estado de su entrada. Si recibe un estado lógico determinado, proporciona el estado contrario en su salida. Es una de las puertas más sencillas para introducir el concepto de inversión lógica.
- Puerta NAND: La puerta NAND combina la operación AND con una inversión de la salida. Es una puerta especialmente interesante para comprender cómo pueden combinarse diferentes operaciones lógicas.
- Puerta NOR: La puerta NOR combina la operación OR con una inversión de la salida y permite trabajar con diferentes condiciones lógicas en circuitos digitales.
- Puerta XOR: La puerta XOR, o OR exclusiva, permite trabajar con condiciones en las que las entradas deben presentar estados diferentes para obtener una salida determinada.
- Puerta XNOR: La puerta XNOR es la operación inversa de XOR y permite trabajar con situaciones en las que las entradas presentan el mismo estado lógico.
¿Cómo se utilizan las puertas lógicas en electrónica?
Las puertas lógicas pueden combinarse para construir circuitos digitales capaces de responder a diferentes condiciones.
En actividades prácticas pueden utilizarse para trabajar:
- Tablas de verdad.
- Álgebra de Boole.
- Circuitos combinacionales.
- Sistemas de control.
- Señales digitales.
- Condiciones lógicas.
- Automatización.
- Diseño y análisis de circuitos electrónicos.
Su utilización mediante una protoboard permite al alumnado comprobar físicamente cómo los cambios en las entradas afectan a la salida del circuito.
Proyectos con puertas lógicas:
Este pack permite realizar diferentes prácticas y proyectos de electrónica digital, como:
- Alarmas lógicas.
- Sistemas de activación condicionada.
- Detectores.
- Semáforos digitales.
- Comparadores.
- Sistemas de control.
- Circuitos combinacionales.
- Prácticas con tablas de verdad.
También pueden integrarse en proyectos educativos con Arduino, sensores, protoboards y otros componentes electrónicos, ampliando las posibilidades de experimentación.
Videotutorial: puerta lógica AND, ¿Cómo funciona?
Valores educativos
Trabajar con puertas lógicas permite al alumnado comprender conceptos de electrónica digital mediante la experimentación práctica y el análisis de circuitos.
Entre las habilidades y competencias que se pueden desarrollar destacan:
Pensamiento lógico: comprender relaciones entre diferentes condiciones y resultados.
Resolución de problemas: analizar circuitos y buscar soluciones a diferentes situaciones.
Pensamiento computacional: trabajar con secuencias, condiciones y procesos lógicos.
Razonamiento matemático: aplicar conceptos como tablas de verdad y álgebra de Boole.
Experimentación: comprobar físicamente cómo las entradas afectan al funcionamiento de un circuito.
Análisis y comprensión de sistemas: interpretar el comportamiento de circuitos digitales.
Competencia STEM: integrar conocimientos de tecnología, electrónica y matemáticas.
¿Qué puerta lógica incluye el pack?
Puedes elegir entre AND, OR, NOT, NAND, NOR, XOR y XNOR. Cada pack contiene 10 unidades del tipo seleccionado.
¿Para qué sirven las puertas lógicas?
Las puertas lógicas permiten realizar operaciones lógicas con señales digitales y son elementos fundamentales para construir y analizar circuitos digitales.
¿Se pueden utilizar con una protoboard?
Sí. Las puertas lógicas pueden utilizarse con protoboards estándar y fuentes de alimentación adecuadas para realizar prácticas de electrónica digital.
¿Se pueden utilizar con Arduino?
Sí, las puertas lógicas pueden integrarse en determinados proyectos con Arduino y otros sistemas de control, siempre que se comprueben previamente la compatibilidad de las señales, la alimentación y las características eléctricas del circuito integrado utilizado.
¿Qué se puede aprender con puertas lógicas?
Permiten trabajar conceptos como lógica digital, tablas de verdad, álgebra de Boole, circuitos combinacionales, condiciones lógicas y sistemas de control.
Las puertas lógicas son componentes fundamentales de la electrónica digital y permiten trabajar con operaciones lógicas mediante señales binarias. Este pack incluye 10 circuitos integrados del mismo tipo de puerta lógica, disponibles en variantes AND, OR, NOT, NAND, NOR, XOR y XNOR.
Son una opción práctica para realizar actividades de electrónica digital, robótica educativa y tecnología, especialmente en Secundaria, Bachillerato y Formación Profesional.
¿Qué son las puertas lógicas?
Las puertas lógicas son circuitos electrónicos que realizan operaciones sobre una o varias entradas y generan una salida determinada según las reglas de la operación lógica.
Se utilizan como elementos básicos para construir circuitos digitales y permiten comprender cómo los sistemas electrónicos toman decisiones a partir de diferentes condiciones.
En educación, trabajar con puertas lógicas facilita pasar de los conceptos teóricos a la experimentación práctica mediante circuitos, tablas de verdad y diferentes combinaciones de entradas y salidas.
¿Qué tipos de puertas lógicas puedes elegir?
El producto está disponible en diferentes variantes. Cada pack contiene 10 unidades del mismo tipo de puerta lógica.
- Puerta AND: La puerta AND produce una salida activa cuando todas sus entradas cumplen la condición establecida. Es útil para trabajar situaciones en las que deben cumplirse varias condiciones simultáneamente.
- Puerta OR: La puerta OR produce una salida activa cuando al menos una de sus entradas cumple la condición establecida. Permite trabajar con sistemas en los que existen diferentes condiciones posibles para activar una salida.
- Puerta NOT: La puerta NOT invierte el estado de su entrada. Si recibe un estado lógico determinado, proporciona el estado contrario en su salida. Es una de las puertas más sencillas para introducir el concepto de inversión lógica.
- Puerta NAND: La puerta NAND combina la operación AND con una inversión de la salida. Es una puerta especialmente interesante para comprender cómo pueden combinarse diferentes operaciones lógicas.
- Puerta NOR: La puerta NOR combina la operación OR con una inversión de la salida y permite trabajar con diferentes condiciones lógicas en circuitos digitales.
- Puerta XOR: La puerta XOR, o OR exclusiva, permite trabajar con condiciones en las que las entradas deben presentar estados diferentes para obtener una salida determinada.
- Puerta XNOR: La puerta XNOR es la operación inversa de XOR y permite trabajar con situaciones en las que las entradas presentan el mismo estado lógico.
¿Cómo se utilizan las puertas lógicas en electrónica?
Las puertas lógicas pueden combinarse para construir circuitos digitales capaces de responder a diferentes condiciones.
En actividades prácticas pueden utilizarse para trabajar:
- Tablas de verdad.
- Álgebra de Boole.
- Circuitos combinacionales.
- Sistemas de control.
- Señales digitales.
- Condiciones lógicas.
- Automatización.
- Diseño y análisis de circuitos electrónicos.
Su utilización mediante una protoboard permite al alumnado comprobar físicamente cómo los cambios en las entradas afectan a la salida del circuito.
Proyectos con puertas lógicas:
Este pack permite realizar diferentes prácticas y proyectos de electrónica digital, como:
- Alarmas lógicas.
- Sistemas de activación condicionada.
- Detectores.
- Semáforos digitales.
- Comparadores.
- Sistemas de control.
- Circuitos combinacionales.
- Prácticas con tablas de verdad.
También pueden integrarse en proyectos educativos con Arduino, sensores, protoboards y otros componentes electrónicos, ampliando las posibilidades de experimentación.
Videotutorial: puerta lógica AND, ¿Cómo funciona?
Valores educativos
Trabajar con puertas lógicas permite al alumnado comprender conceptos de electrónica digital mediante la experimentación práctica y el análisis de circuitos.
Entre las habilidades y competencias que se pueden desarrollar destacan:
Pensamiento lógico: comprender relaciones entre diferentes condiciones y resultados.
Resolución de problemas: analizar circuitos y buscar soluciones a diferentes situaciones.
Pensamiento computacional: trabajar con secuencias, condiciones y procesos lógicos.
Razonamiento matemático: aplicar conceptos como tablas de verdad y álgebra de Boole.
Experimentación: comprobar físicamente cómo las entradas afectan al funcionamiento de un circuito.
Análisis y comprensión de sistemas: interpretar el comportamiento de circuitos digitales.
Competencia STEM: integrar conocimientos de tecnología, electrónica y matemáticas.
¿Qué puerta lógica incluye el pack?
Puedes elegir entre AND, OR, NOT, NAND, NOR, XOR y XNOR. Cada pack contiene 10 unidades del tipo seleccionado.
¿Para qué sirven las puertas lógicas?
Las puertas lógicas permiten realizar operaciones lógicas con señales digitales y son elementos fundamentales para construir y analizar circuitos digitales.
¿Se pueden utilizar con una protoboard?
Sí. Las puertas lógicas pueden utilizarse con protoboards estándar y fuentes de alimentación adecuadas para realizar prácticas de electrónica digital.
¿Se pueden utilizar con Arduino?
Sí, las puertas lógicas pueden integrarse en determinados proyectos con Arduino y otros sistemas de control, siempre que se comprueben previamente la compatibilidad de las señales, la alimentación y las características eléctricas del circuito integrado utilizado.
¿Qué se puede aprender con puertas lógicas?
Permiten trabajar conceptos como lógica digital, tablas de verdad, álgebra de Boole, circuitos combinacionales, condiciones lógicas y sistemas de control.
