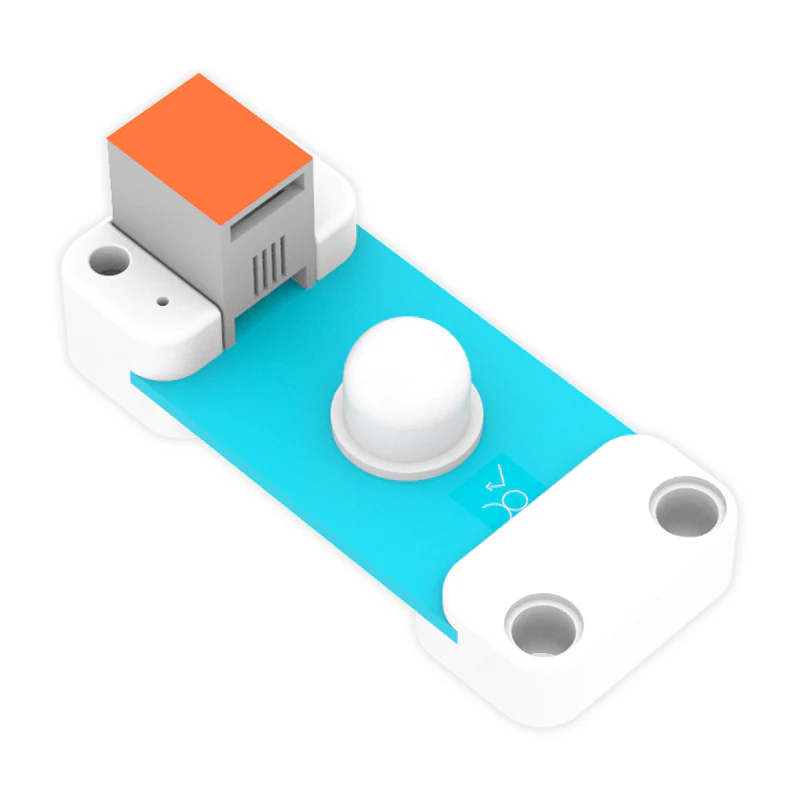

PlanetX Sensor PIR
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, LEGO Education |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
Este sensor mide la radiación infrarroja que emiten los cuerpos vivos en movimiento. Cuando detecta un cambio brusco en los niveles de calor dentro de su rango de acción, activa una señal digital que la placa Nezha procesa instantáneamente.
Especificaciones:
Chip Core: Sensor inteligente digital piroeléctrico AM412.
Rango de detección: De 4 a 5 metros de distancia aproximadamente.
Tipo de señal: Salida digital (0 o 1 / Presencia o Ausencia).
Conexión: RJ11 4P4C (Sistema PlanetX).
Voltaje de trabajo: 3.3V.
Tamaño: 55,8 x 23,8 mm.
Características Destacadas:
Inmunidad a Falsos Positivos: El chip AM412 integra un procesamiento digital interno de la señal, lo que reduce drásticamente las falsas alarmas provocadas por corrientes de aire o ruidos eléctricos.
Conexión Limpia y Rápida: Mediante el cable RJ11 patentado, el alumnado conecta el sensor en un solo clic, permitiendo que la clase se centre en la lógica de la alarma y no en solucionar problemas de cables sueltos.
Identificación Visual: Cuenta con una etiqueta de color específica que indica claramente que se trata de un sensor de salida digital, facilitando su programación en los bloques de MakeCode.
Anclaje Mecánico Directo: Diseñado para encajar perfectamente con los pines y bloques de LEGO y Fischertechnik, integrándose de forma limpia en maquetas de viviendas o torres de vigilancia.
Valores educativos:
Principios de Seguridad Digital: Introducción a cómo funcionan los sistemas de alarma residenciales e industriales en el mundo real.
Eficiencia y Domótica: Aprendizaje sobre el ahorro de energía mediante la iluminación automatizada basada en la presencia humana.
Lógica Condicional Sencilla: Al ser un sensor digital, es excelente para que los principiantes dominen las estructuras booleanas básicas (Si el sensor es igual a 1 → Activar zumbador).
¿Qué diferencia hay entre este sensor PIR y el sensor de ultrasonidos?
El sensor de ultrasonidos mide la distancia exacta a un objeto enviando ondas de sonido, mientras que el sensor PIRdetecta la presencia de un cuerpo caliente en movimiento midiendo la radiación infrarroja. El PIR es ideal para seguridad, y el de ultrasonidos para esquivar obstáculos.
¿El sensor detecta a una persona que se queda completamente quieta?
Los sensores PIR están diseñados para detectar el movimiento (el cambio de radiación térmica de un punto a otro). Si una persona entra en la habitación y se queda absolutamente inmóvil, el sensor dejará de enviar la señal de activación tras unos segundos hasta que la persona vuelva a moverse.
¿Cómo se programa en MakeCode?
¿Puede detectar mascotas?
Sí, el sensor reacciona ante cualquier cuerpo vivo que emita calor residual (radiación infrarroja), por lo que perros, gatos y otros animales activarán el circuito de igual manera que un ser humano.
