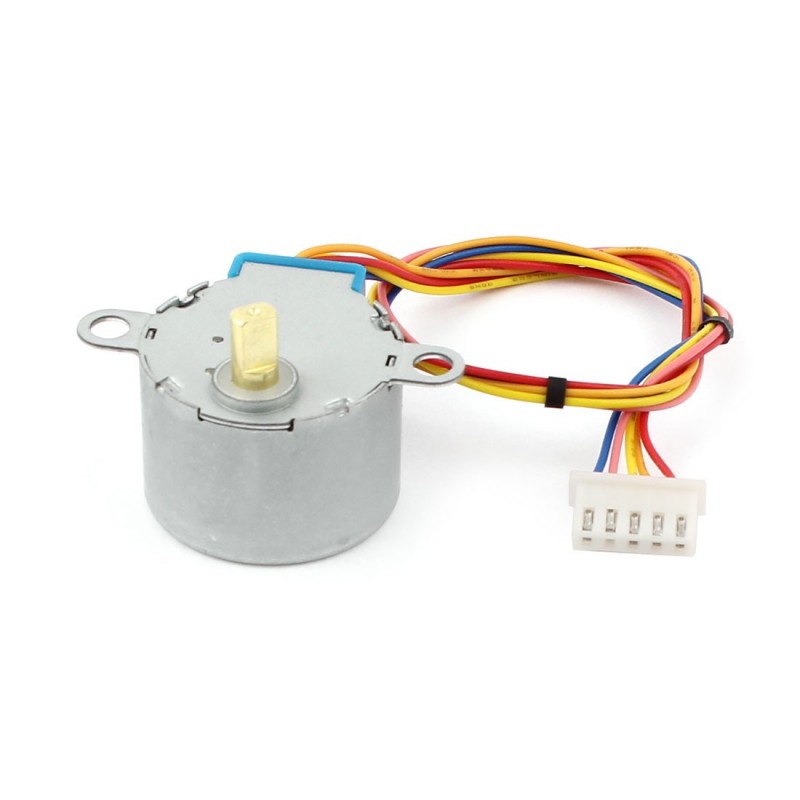

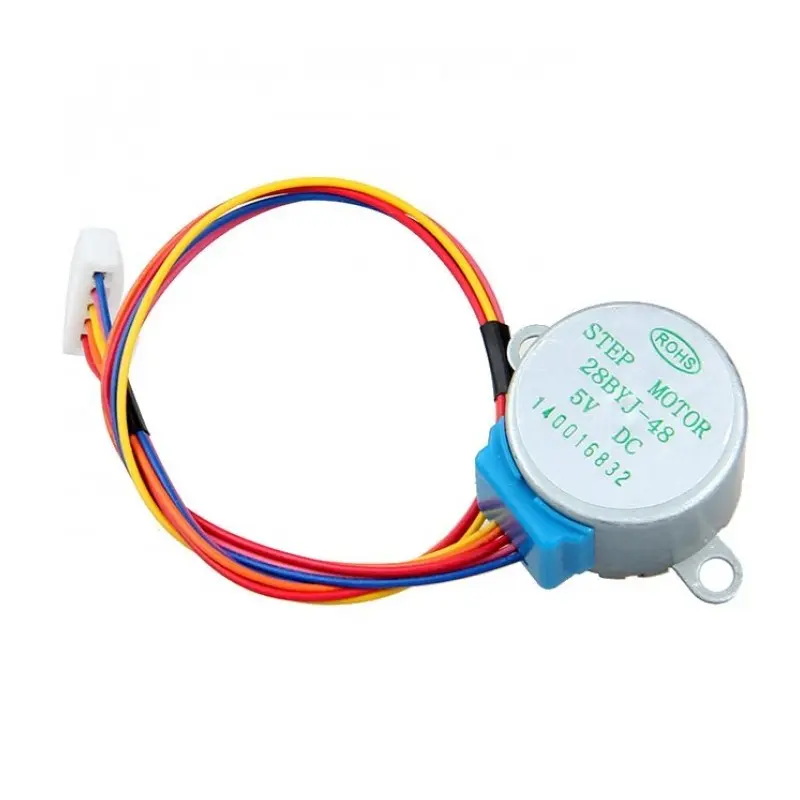

Motor paso a paso 5V 28BYJ48
Edad +12 años
| Gama: Componentes electrónicos, ARDUINO, Raspberry Pi |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |
Un motor de paso unipolar de 4 fases con reductora integrada de 1/64, diseñado para ofrecer control de posición preciso y movimiento suave en proyectos educativos y de automatización.
Especificaciones Técnicas:
Modelo: 28BYJ-48 / 28BYJ48.
Tensión de funcionamiento: 5V DC.
Número de fases: 4 fases.
Número de enlaces / hilos: 5 cables.
Relación de variación de velocidad (Reducción): 1/64.
Ángulo de paso: 5.625° × 1/64 (ángulo del motor multiplicado por la reductora).
Diámetro del cuerpo: 28 mm.
Diámetro del eje: 5 mm en total, con corte/rebaje a 3 mm (eje tipo D).
Pines y conexiones: Terminal común rojo (red common terminal) y 4 fases independientes (A, B, C, D).
Características Destacadas:
Control de Posición de Alta Precisión: Al tratarse de un motor de paso a paso, permite controlar con exactitud el ángulo de rotación, la velocidad y el sentido de giro, dividiendo cada vuelta completa en pequeños pasos discretos sin necesidad de encoders externos.
Caja Reductora Integrada (1/64): Su sistema de engranajes interno de 1/64 multiplica de forma significativa el par de torsión (fuerza de giro), permitiéndole mover pequeñas cargas y mecanismos manteniendo un tamaño ultra compacto de 28 mm.
Eje con Rebaje en D (D-Shaft): Diseñado con un diámetro total de 5 mm y un perfil aplanado a 3 mm en el área de corte, lo que evita que las ruedas, poleas o engranajes acoplados patinen durante el giro.
Cableado Unipolar de 5 Hilos: Su disposición con un cable común rojo y 4 líneas de fase (A, B, C, D) simplifica la conexión y conmutación mediante transistores o módulos controladores universales como el ULN2003 a 5V.
Valores Educativos:
Iniciación a la Mecatrónica y Control de Motores: Permite al alumnado comprender de forma directa la diferencia de funcionamiento entre un motor DC convencional, un servomotor y un motor de pasos.
Comprensión de Algoritmos y Secuencias de Giro: Ideal para trabajar la lógica de programación mediante secuencias de excitación de bobinas (paso completo, medio paso y micro-paso), fomentando el pensamiento computacional.
Prototipado de Maquetas y Automatismos: Facilita la creación de proyectos mecatrónicos reales como persianas domóticas, dispensadores programables, brazos robóticos, plataformas giratorias o escáners 3D.
1 Motor Paso a Paso 5V 28BYJ-48
No incluye: Placa o tarjeta de desarrollo/microcontrolador (Arduino, Raspberry Pi, ESP32 o micro:bit con shield compatible).
