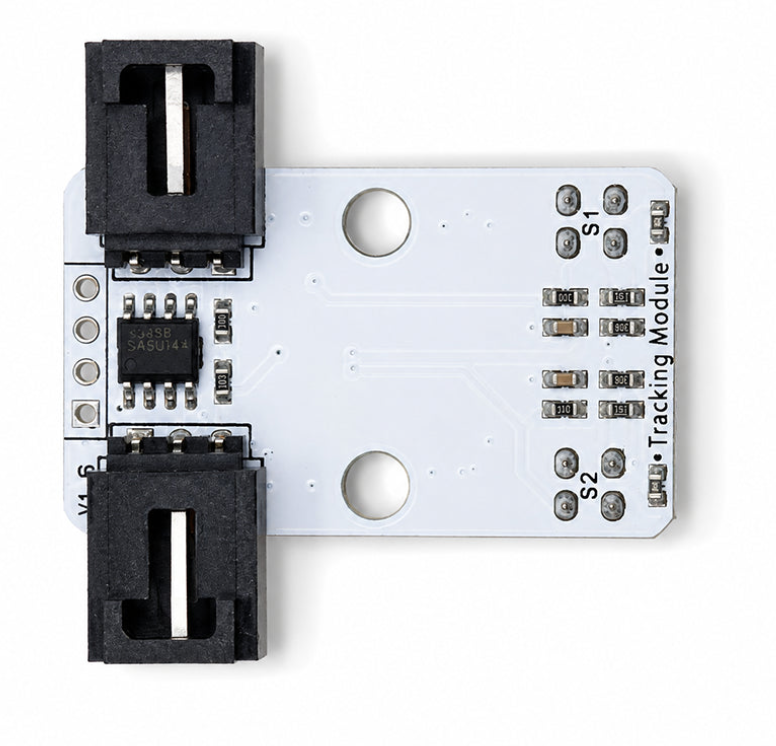

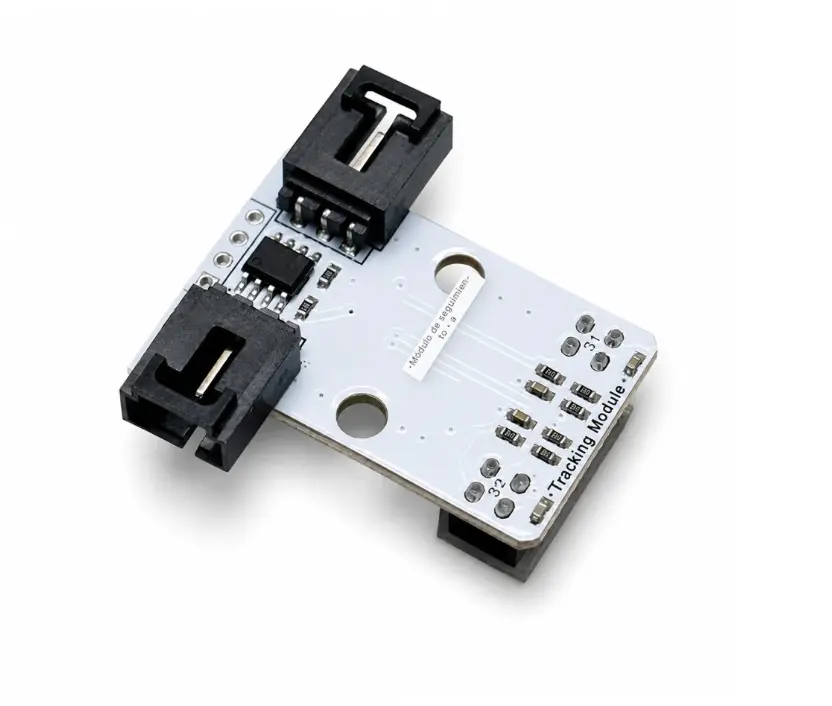

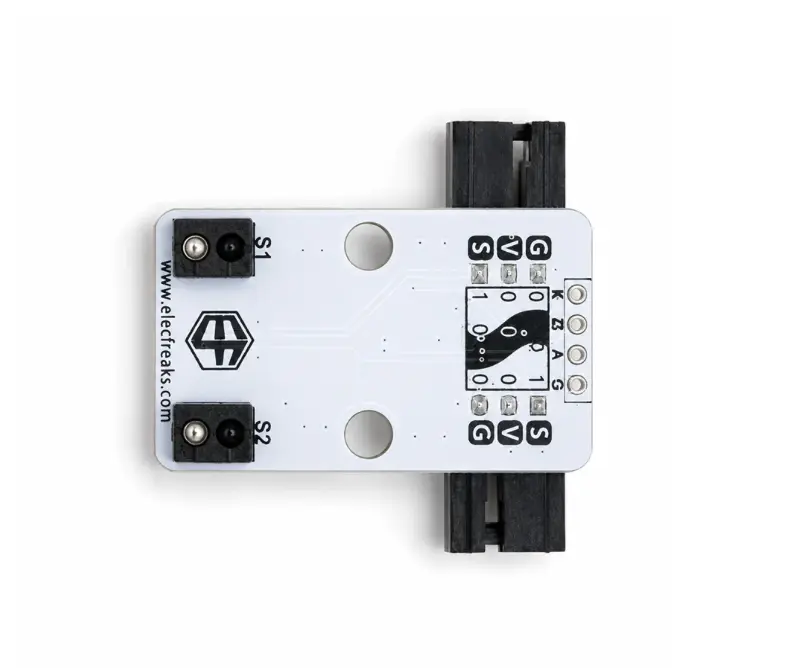

Módulo de seguimiento Octopus de dos canales para Micro:bit
Edad +8 años
Elecfreaks
El módulo de seguimiento de línea Octopus de ELECFREAKS permite detectar líneas negras mediante sensores infrarrojos y utilizar esa información para controlar vehículos robotizados. Está diseñado para proyectos de robótica en los que un coche inteligente debe reconocer una pista y seguir su recorrido mediante programación.
Gracias a sus dos canales de detección y sus conectores G-V-S, este módulo permite experimentar con sensores, señales digitales y sistemas de seguimiento de línea en proyectos educativos con micro:bit y electrónica compatible.
| Gama: MICRO:BIT |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
El módulo de seguimiento Octopus es un sensor electrónico que utiliza dos pares de diodos infrarrojos reflectantes para distinguir entre superficies negras y blancas. Esta información permite que un sistema de control identifique la posición de un vehículo respecto a una línea y ajuste su movimiento mediante programación.
Se utiliza principalmente en coches robotizados que deben seguir recorridos marcados sobre una superficie, por lo que resulta útil para experimentar con sensores, lógica de control y programación de vehículos autónomos.
Características del sensor seguidor de línea Octopus
Dos canales de detección: incorpora dos grupos de sensores infrarrojos reflectantes.
Detección de líneas: permite distinguir líneas negras de superficies blancas mediante señales digitales.
Conectores G-V-S: dispone de dos conectores estándar de tres pines para facilitar la conexión.
Alimentación: funciona con una tensión de 3 a 5 V DC.
Rango efectivo: de 2 a 12 mm, según las especificaciones del fabricante.
Diseño compacto: mide 22,74 × 37,45 mm y pesa aproximadamente 4,8 g.
Montaje: incorpora orificios de posicionamiento compatibles con chasis habituales de coches robotizados.
¿Cómo funciona el módulo de seguimiento de línea?
El módulo utiliza luz infrarroja para detectar diferencias de reflexión entre la superficie negra y la blanca. Según la documentación del fabricante, la salida digital es baja cuando detecta una línea negra y alta cuando detecta una superficie blanca.
Un controlador compatible puede interpretar estas señales y ejecutar instrucciones para corregir la trayectoria del vehículo. Así, es posible crear una pista y programar el coche para que la siga.
Proyectos de robótica con el sensor Octopus
Este módulo puede utilizarse en diferentes actividades y proyectos, como:
Construcción de coches robotizados que siguen líneas.
Diseño de circuitos y recorridos con pistas negras.
Prácticas de programación con sensores digitales.
Experimentación con la detección infrarroja.
Proyectos STEAM que combinan electrónica, programación y construcción.
Valores educativos
El módulo de seguimiento de línea Octopus permite trabajar competencias relacionadas con la robótica y la programación:
Pensamiento computacional: diseñar instrucciones a partir de las señales de los sensores.
Programación: crear condiciones para controlar la dirección del vehículo.
Resolución de problemas: detectar errores en el recorrido y ajustar el programa.
Razonamiento lógico: relacionar las señales digitales con las acciones del robot.
Experimentación: comprobar cómo responde el sensor ante diferentes superficies y distancias.
Competencias STEAM: integrar electrónica, mecánica y programación en un proyecto práctico.
Creatividad: diseñar circuitos y retos de seguimiento de línea.
¿Para qué sirve el módulo de seguimiento de línea Octopus?
Sirve para detectar líneas negras sobre superficies claras mediante sensores infrarrojos. Puede utilizarse en coches robotizados que siguen un recorrido gracias a las instrucciones de un programa.
¿Cómo detecta las líneas negras este sensor?
Utiliza dos pares de diodos infrarrojos reflectantes para detectar diferencias entre superficies. Según las especificaciones del fabricante, la salida digital es baja sobre una línea negra y alta sobre una superficie blanca.
¿Es compatible con micro:bit?
¿Qué voltaje necesita el módulo de seguimiento de línea?
Funciona con una alimentación de entre 3 y 5 V DC. Debe conectarse a una fuente compatible con las especificaciones del módulo y del controlador utilizado.
¿A qué distancia puede detectar una superficie?El rango efectivo indicado por el fabricante es de 2 a 12 mm. La detección depende de las condiciones de uso y de la distancia entre el sensor y la superficie.
El módulo de seguimiento Octopus es un sensor electrónico que utiliza dos pares de diodos infrarrojos reflectantes para distinguir entre superficies negras y blancas. Esta información permite que un sistema de control identifique la posición de un vehículo respecto a una línea y ajuste su movimiento mediante programación.
Se utiliza principalmente en coches robotizados que deben seguir recorridos marcados sobre una superficie, por lo que resulta útil para experimentar con sensores, lógica de control y programación de vehículos autónomos.
Características del sensor seguidor de línea Octopus
Dos canales de detección: incorpora dos grupos de sensores infrarrojos reflectantes.
Detección de líneas: permite distinguir líneas negras de superficies blancas mediante señales digitales.
Conectores G-V-S: dispone de dos conectores estándar de tres pines para facilitar la conexión.
Alimentación: funciona con una tensión de 3 a 5 V DC.
Rango efectivo: de 2 a 12 mm, según las especificaciones del fabricante.
Diseño compacto: mide 22,74 × 37,45 mm y pesa aproximadamente 4,8 g.
Montaje: incorpora orificios de posicionamiento compatibles con chasis habituales de coches robotizados.
¿Cómo funciona el módulo de seguimiento de línea?
El módulo utiliza luz infrarroja para detectar diferencias de reflexión entre la superficie negra y la blanca. Según la documentación del fabricante, la salida digital es baja cuando detecta una línea negra y alta cuando detecta una superficie blanca.
Un controlador compatible puede interpretar estas señales y ejecutar instrucciones para corregir la trayectoria del vehículo. Así, es posible crear una pista y programar el coche para que la siga.
Proyectos de robótica con el sensor Octopus
Este módulo puede utilizarse en diferentes actividades y proyectos, como:
Construcción de coches robotizados que siguen líneas.
Diseño de circuitos y recorridos con pistas negras.
Prácticas de programación con sensores digitales.
Experimentación con la detección infrarroja.
Proyectos STEAM que combinan electrónica, programación y construcción.
Valores educativos
El módulo de seguimiento de línea Octopus permite trabajar competencias relacionadas con la robótica y la programación:
Pensamiento computacional: diseñar instrucciones a partir de las señales de los sensores.
Programación: crear condiciones para controlar la dirección del vehículo.
Resolución de problemas: detectar errores en el recorrido y ajustar el programa.
Razonamiento lógico: relacionar las señales digitales con las acciones del robot.
Experimentación: comprobar cómo responde el sensor ante diferentes superficies y distancias.
Competencias STEAM: integrar electrónica, mecánica y programación en un proyecto práctico.
Creatividad: diseñar circuitos y retos de seguimiento de línea.
¿Para qué sirve el módulo de seguimiento de línea Octopus?
Sirve para detectar líneas negras sobre superficies claras mediante sensores infrarrojos. Puede utilizarse en coches robotizados que siguen un recorrido gracias a las instrucciones de un programa.
¿Cómo detecta las líneas negras este sensor?
Utiliza dos pares de diodos infrarrojos reflectantes para detectar diferencias entre superficies. Según las especificaciones del fabricante, la salida digital es baja sobre una línea negra y alta sobre una superficie blanca.
¿Es compatible con micro:bit?
¿Qué voltaje necesita el módulo de seguimiento de línea?
Funciona con una alimentación de entre 3 y 5 V DC. Debe conectarse a una fuente compatible con las especificaciones del módulo y del controlador utilizado.
¿A qué distancia puede detectar una superficie?El rango efectivo indicado por el fabricante es de 2 a 12 mm. La detección depende de las condiciones de uso y de la distancia entre el sensor y la superficie.
