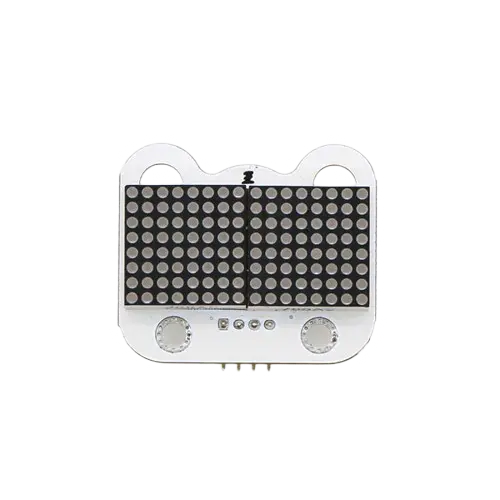

Módulo de matriz 8x16
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |

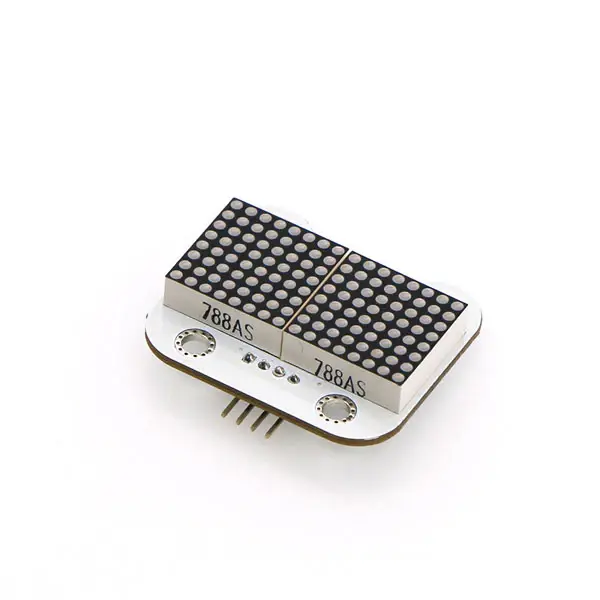

El Módulo de Matriz LED 8x16 es una pantalla visual compacta diseñada para mostrar números, letras de uso común y símbolos personalizados mediante una dinámica función de desplazamiento de texto. Este componente utiliza el protocolo de comunicación I2C (IIC), lo que simplifica drásticamente su cableado y operación. Es un dispositivo ideal para añadir interfaces gráficas, marcadores numéricos o sistemas de notificación visual a tus proyectos de robótica y electrónica educativa.
Características principales:
Alta visibilidad y eficiencia: Destaca por su alta luminancia y brillo en cada LED, manteniendo un consumo de energía muy bajo y componentes de gran calidad.
Diseño estético y ordenado: Presenta una perspectiva original con un acabado de diseño en impresión de seda sobre la placa, facilitando la identificación visual de los componentes.
Control de píxeles individual: Cada uno de los diodos LED de la matriz de 8x16 se puede encender o apagar de manera independiente mediante programación para dibujar siluetas o caracteres.

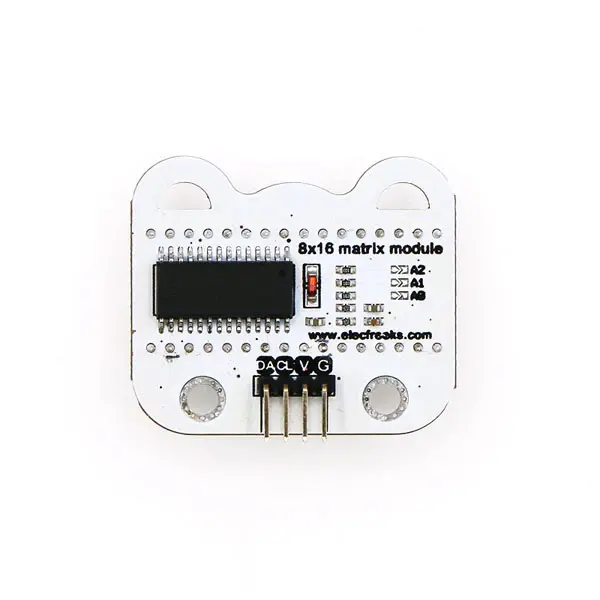

Direccionamiento avanzado: Cuenta con tres bits de dirección de hardware definidos por el usuario, lo que permite cambiar la dirección física del módulo para conectar varias matrices en un mismo circuito.
Comunicación y control de pantalla:

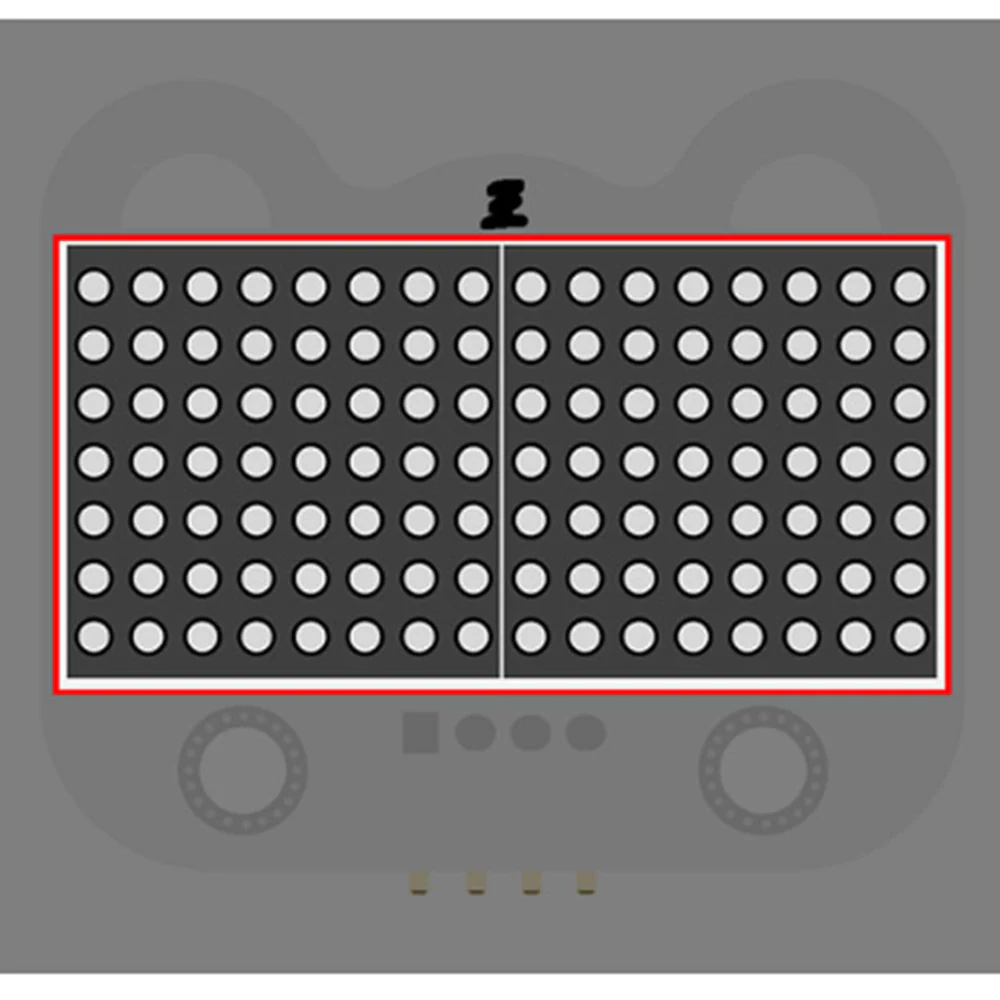

Matriz de visualización: 8 filas por 16 columnas (128 puntos LED direccionables individualmente).

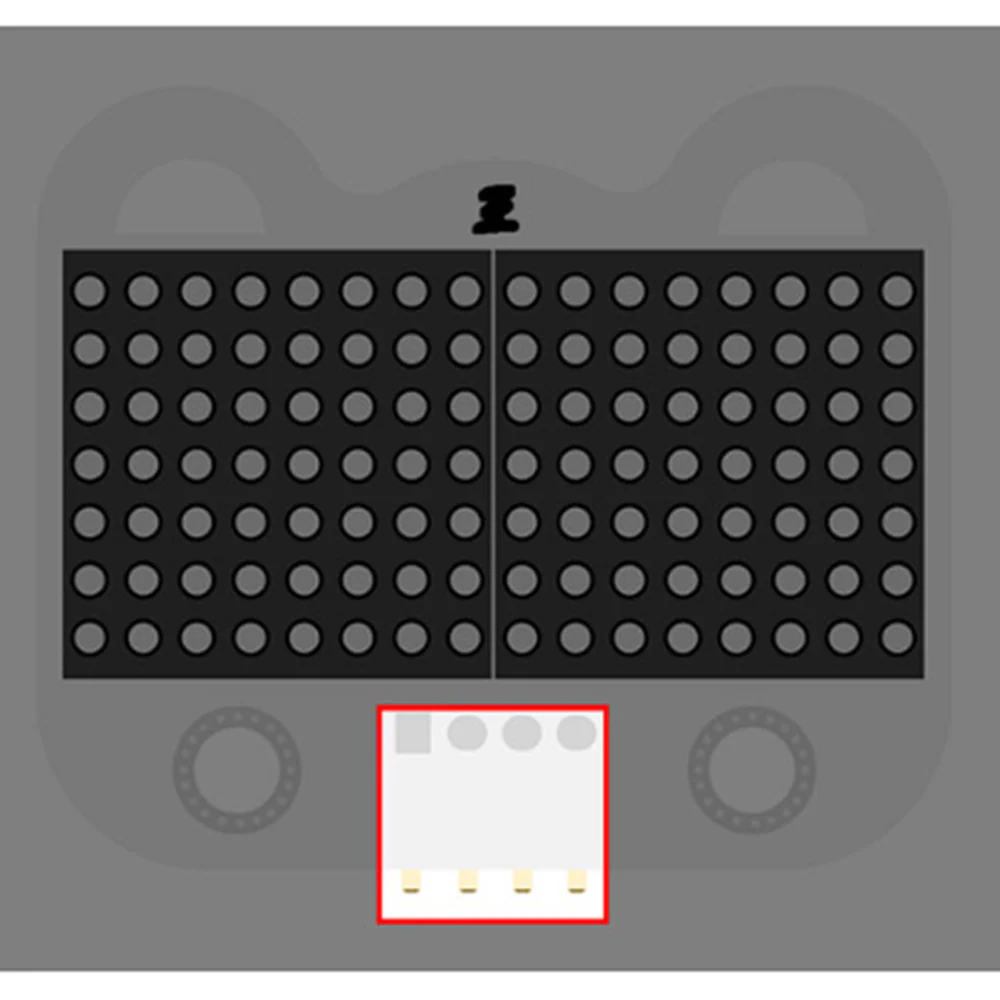

Protocolo de comunicación: Conector de bus I2C / IIC para transferencia de datos con el microcontrolador (SCM).
Configuración de dirección: 3 bits de dirección de hardware ajustables por el usuario.
Efectos de visualización de fábrica: Soporta desplazamiento dinámico programable en ejes bidimensionales (movimiento inicial de arriba a abajo y posterior de izquierda a derecha).
Especificaciones eléctricas y físicas:
Voltaje de operación: CC 3V a 5V (compatible con arquitecturas de microcontroladores comunes).

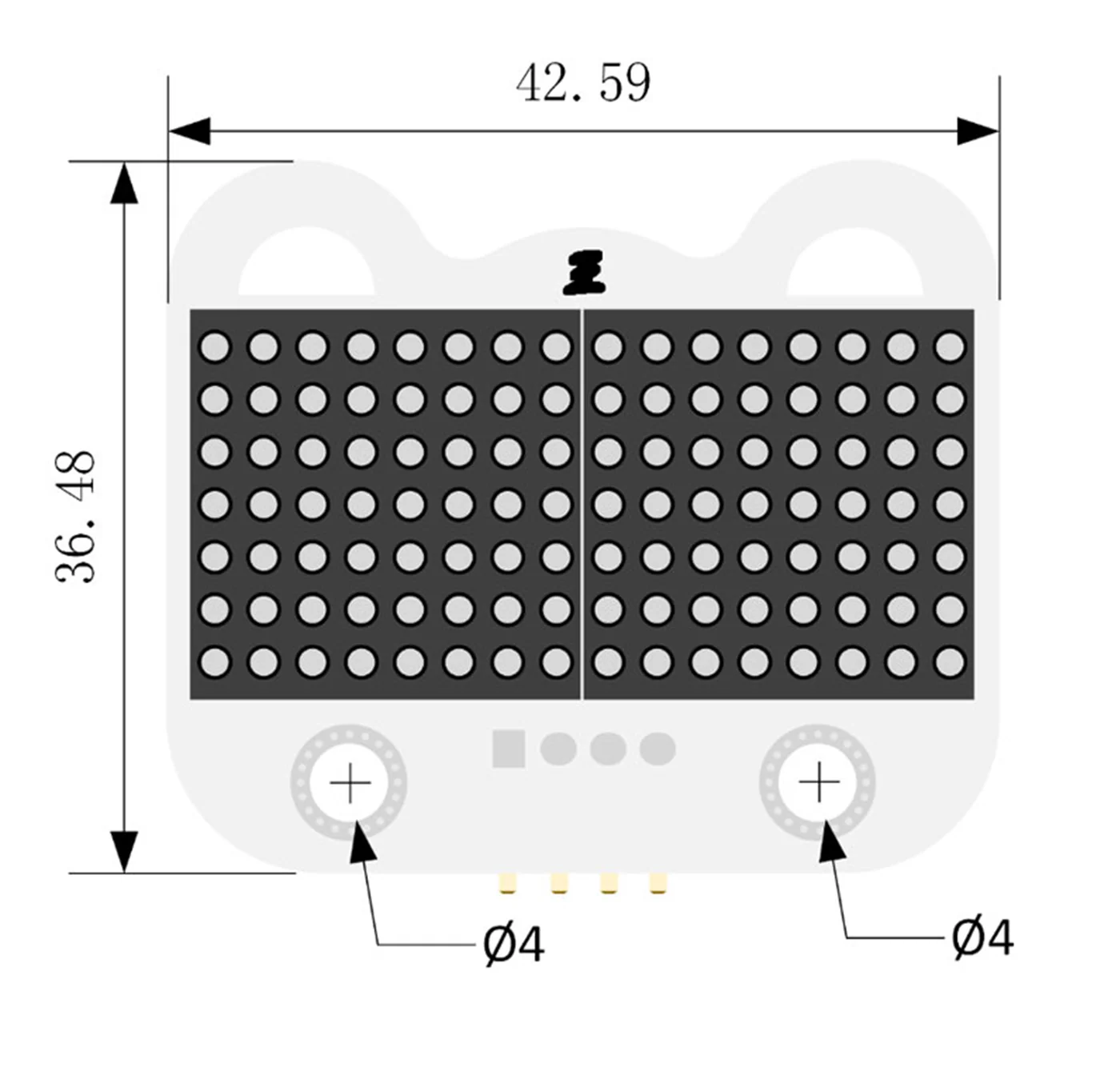

Dimensiones de la placa: 37 x 43 mm.
Peso neto: 11,6 g.
Versión de hardware: V1.2.
Guía de inicio rápido (Hardware):
Para ver el módulo en funcionamiento de manera inmediata con tu ecosistema educativo, realiza los siguientes pasos de montaje:

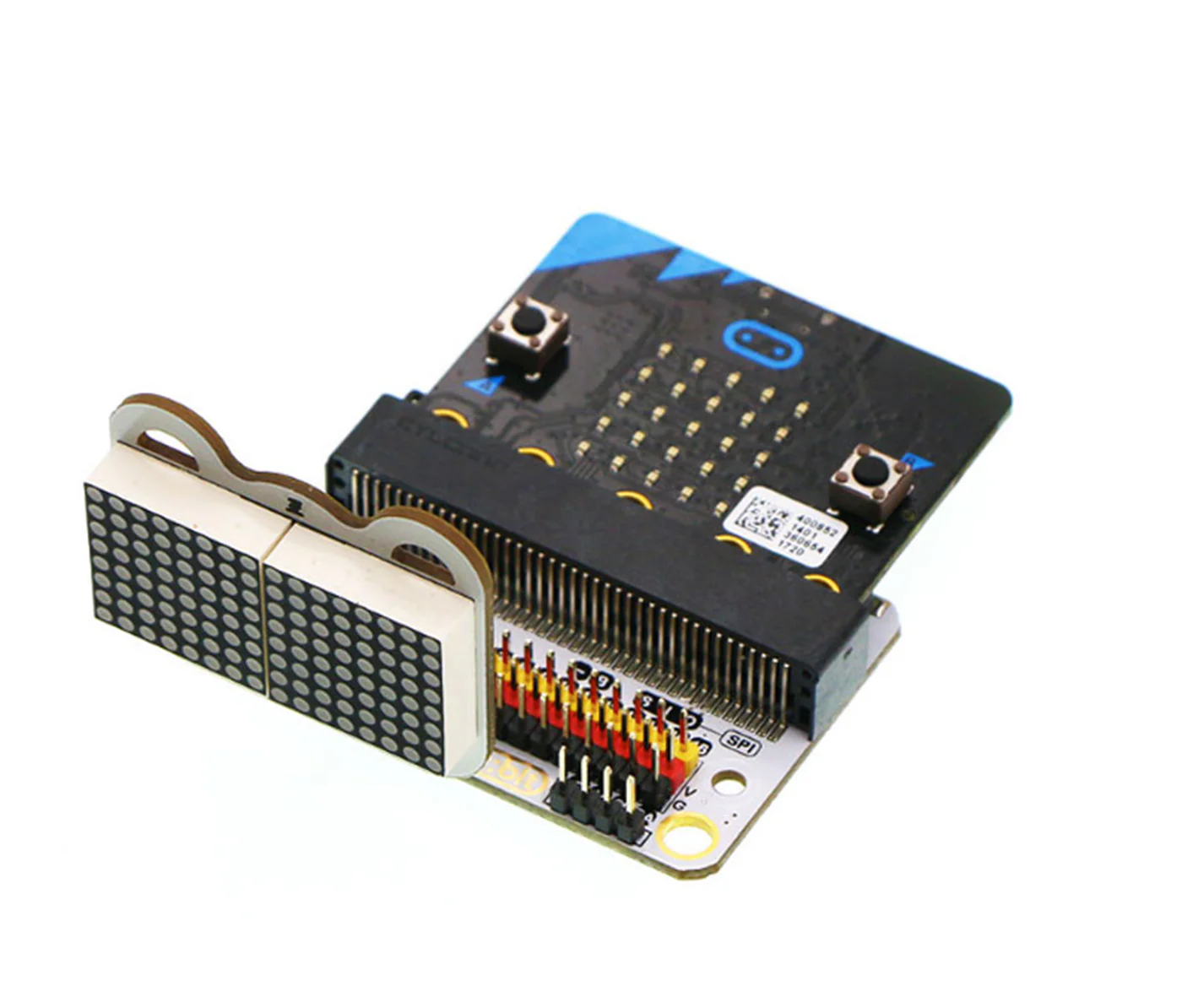

Inserta tu placa micro:bit firmemente en la ranura principal de la placa de expansión sensor:bit.
Conecta el Módulo de Matriz 8x16 directamente en el puerto o conector equivalente marcado como IIC mediante su cable compatible.
Valores Educativos:
Introducción al Diseño de Interfaces Gráficas (GUI): Los y las estudiantes aprenden los fundamentos de la representación digital en mapas de bits, comprendiendo cómo encender coordenadas de píxeles individuales (filas y columnas) para formar letras, números o iconos.

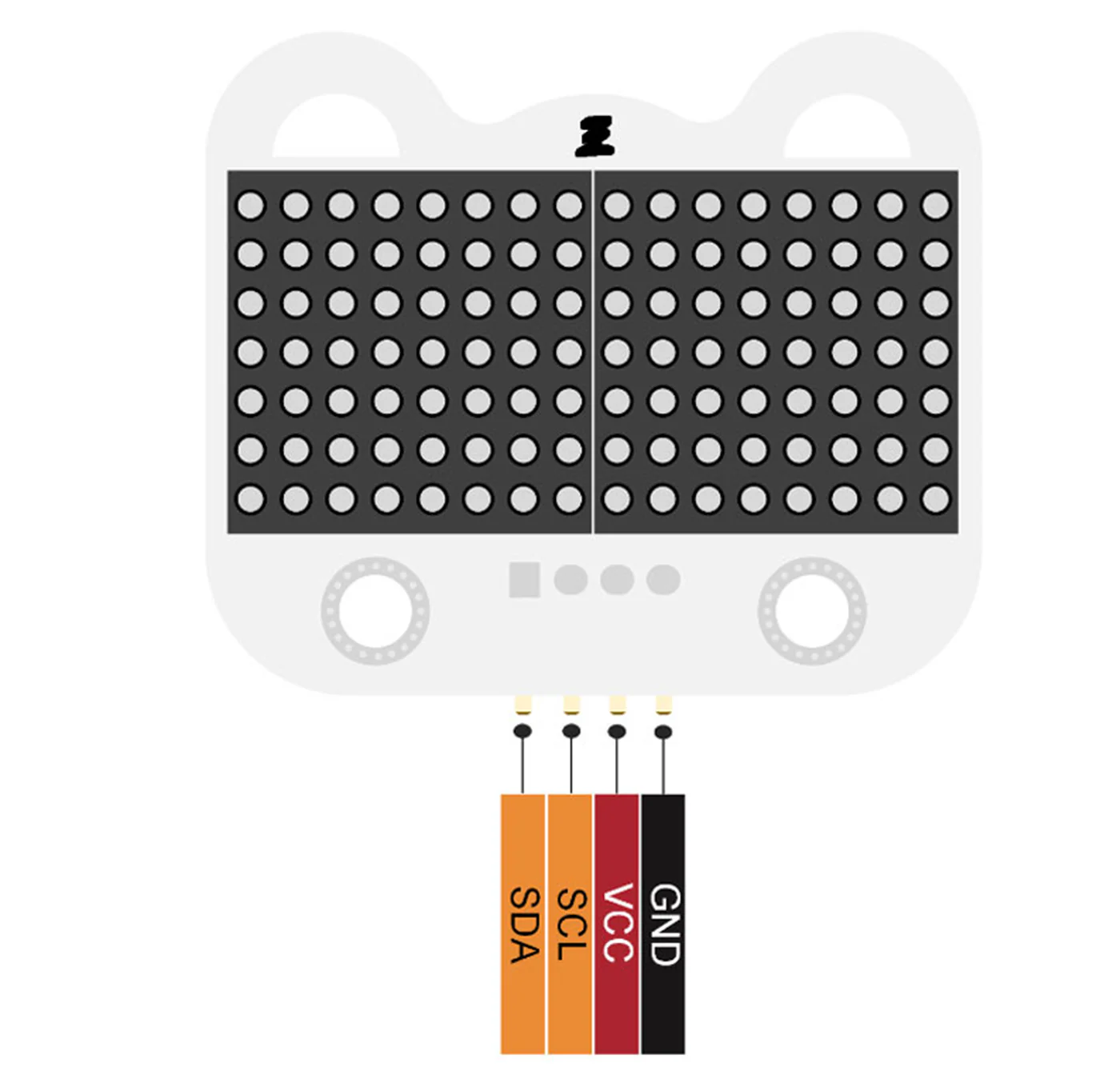

Comprensión del Protocolo de Bus I2C: Ayuda a explicar de forma práctica cómo funciona la comunicación digital estructurada. En lugar de usar un cable para cada LED, los alumnos/as descubren cómo controlar 128 luces independientes utilizando únicamente dos cables de datos (SDA y SCL).
Conceptos de Desplazamiento y Animación (Scrolling): El uso de la función de desplazamiento enseña lógica de programación secuencial y refresco de pantalla, mostrando cómo mover bloques de datos de arriba a abajo o de izquierda a derecha.
Flexibilidad de Hardware mediante Direccionamiento: Al incluir 3 bits de dirección configurables, es un excelente recurso para introducir conceptos avanzados de redes de hardware, enseñando cómo un microcontrolador puede identificar y hablar con dispositivos específicos integrados en el mismo bus.
¿Qué se puede mostrar en la pantalla de la matriz 8x16?
El módulo está diseñado para encender y apagar cada uno de sus LED de forma independiente, lo que te permite proyectar números, letras del alfabeto de uso común, iconos personalizados y símbolos con funciones avanzadas de desplazamiento.
¿Cómo se comunica este módulo con la placa principal?
Utiliza el protocolo de comunicación por bus I2C (IIC). Esto significa que requiere muy pocos pines de conexión con el microcontrolador (SCM), manteniendo el cableado limpio, ordenado y libre de errores.
¿Qué ventajas ofrecen los "tres bits de dirección de hardware"?
¿Cómo se realiza la conexión rápida con una tarjeta micro:bit?
El proceso de hardware es sumamente intuitivo: primero debes insertar la tarjeta micro:bit en la ranura de la placa de expansión sensor:bit y, posteriormente, conectar el módulo de matriz de 8x16 en el puerto rotulado como IIC / I2C.
El Módulo de Matriz LED 8x16 es una pantalla visual compacta diseñada para mostrar números, letras de uso común y símbolos personalizados mediante una dinámica función de desplazamiento de texto. Este componente utiliza el protocolo de comunicación I2C (IIC), lo que simplifica drásticamente su cableado y operación. Es un dispositivo ideal para añadir interfaces gráficas, marcadores numéricos o sistemas de notificación visual a tus proyectos de robótica y electrónica educativa.
Características principales:
Alta visibilidad y eficiencia: Destaca por su alta luminancia y brillo en cada LED, manteniendo un consumo de energía muy bajo y componentes de gran calidad.
Diseño estético y ordenado: Presenta una perspectiva original con un acabado de diseño en impresión de seda sobre la placa, facilitando la identificación visual de los componentes.
Control de píxeles individual: Cada uno de los diodos LED de la matriz de 8x16 se puede encender o apagar de manera independiente mediante programación para dibujar siluetas o caracteres.
Direccionamiento avanzado: Cuenta con tres bits de dirección de hardware definidos por el usuario, lo que permite cambiar la dirección física del módulo para conectar varias matrices en un mismo circuito.
Comunicación y control de pantalla:
Matriz de visualización: 8 filas por 16 columnas (128 puntos LED direccionables individualmente).
Protocolo de comunicación: Conector de bus I2C / IIC para transferencia de datos con el microcontrolador (SCM).
Configuración de dirección: 3 bits de dirección de hardware ajustables por el usuario.
Efectos de visualización de fábrica: Soporta desplazamiento dinámico programable en ejes bidimensionales (movimiento inicial de arriba a abajo y posterior de izquierda a derecha).
Especificaciones eléctricas y físicas:
Voltaje de operación: CC 3V a 5V (compatible con arquitecturas de microcontroladores comunes).
Dimensiones de la placa: 37 x 43 mm.
Peso neto: 11,6 g.
Versión de hardware: V1.2.
Guía de inicio rápido (Hardware):
Para ver el módulo en funcionamiento de manera inmediata con tu ecosistema educativo, realiza los siguientes pasos de montaje:
Inserta tu placa micro:bit firmemente en la ranura principal de la placa de expansión sensor:bit.
Conecta el Módulo de Matriz 8x16 directamente en el puerto o conector equivalente marcado como IIC mediante su cable compatible.
Valores Educativos:
Introducción al Diseño de Interfaces Gráficas (GUI): Los y las estudiantes aprenden los fundamentos de la representación digital en mapas de bits, comprendiendo cómo encender coordenadas de píxeles individuales (filas y columnas) para formar letras, números o iconos.
Comprensión del Protocolo de Bus I2C: Ayuda a explicar de forma práctica cómo funciona la comunicación digital estructurada. En lugar de usar un cable para cada LED, los alumnos/as descubren cómo controlar 128 luces independientes utilizando únicamente dos cables de datos (SDA y SCL).
Conceptos de Desplazamiento y Animación (Scrolling): El uso de la función de desplazamiento enseña lógica de programación secuencial y refresco de pantalla, mostrando cómo mover bloques de datos de arriba a abajo o de izquierda a derecha.
Flexibilidad de Hardware mediante Direccionamiento: Al incluir 3 bits de dirección configurables, es un excelente recurso para introducir conceptos avanzados de redes de hardware, enseñando cómo un microcontrolador puede identificar y hablar con dispositivos específicos integrados en el mismo bus.
¿Qué se puede mostrar en la pantalla de la matriz 8x16?
El módulo está diseñado para encender y apagar cada uno de sus LED de forma independiente, lo que te permite proyectar números, letras del alfabeto de uso común, iconos personalizados y símbolos con funciones avanzadas de desplazamiento.
¿Cómo se comunica este módulo con la placa principal?
Utiliza el protocolo de comunicación por bus I2C (IIC). Esto significa que requiere muy pocos pines de conexión con el microcontrolador (SCM), manteniendo el cableado limpio, ordenado y libre de errores.
¿Qué ventajas ofrecen los "tres bits de dirección de hardware"?
¿Cómo se realiza la conexión rápida con una tarjeta micro:bit?
El proceso de hardware es sumamente intuitivo: primero debes insertar la tarjeta micro:bit en la ranura de la placa de expansión sensor:bit y, posteriormente, conectar el módulo de matriz de 8x16 en el puerto rotulado como IIC / I2C.
