Kitronik Stop:bit - Semáforo para micro:bit
Edad +8 años
Kiltronik
| Gama: MICRO:BIT |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |

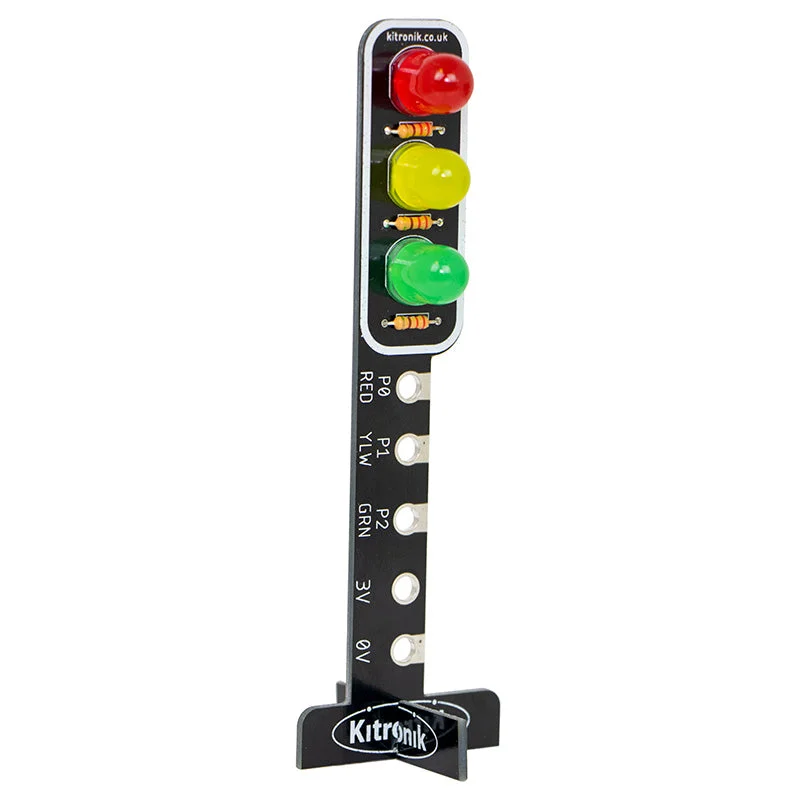

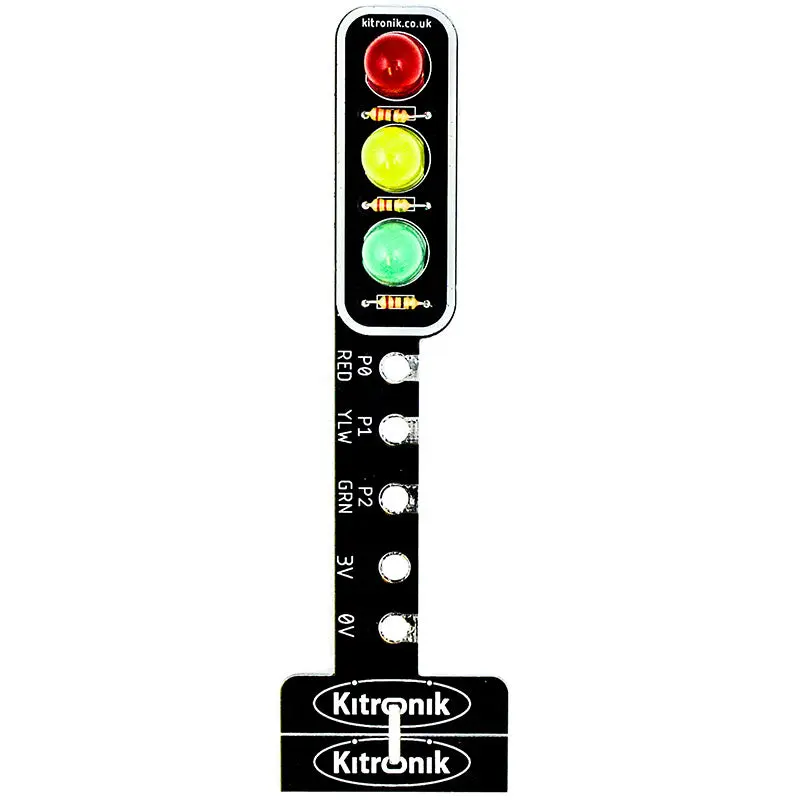

La placa STOP:bit replica de forma realista la estructura física de un semáforo urbano, utilizando la placa micro:bit como el cerebro o "caja de control" del paso de peatones. Cuenta con 3 grandes LEDs de alta luminosidad (rojo, amarillo y verde) que se conectan directamente a los pines de entrada y salida del micro:bit.
La conexión es sumamente ingeniosa: se puede atornillar la micro:bit directamente a la base del semáforo (creando un único bloque compacto e inalámbrico) o utilizar cables con pinzas de cocodrilo para proyectos más amplios. Además, para los centros escolares que van un paso más allá, las placas pueden "hablar" entre sí de forma inalámbrica utilizando el módulo de radio de micro:bit, permitiendo modelar redes de tráfico completas y coordinadas para simular una auténtica Smart City.
Especificaciones:
- Compatibilidad de hardware: Diseñado específicamente para la tarjeta BBC micro:bit (compatible con versiones V1 y V2).
- Componentes ópticos: 3 luces LED integradas de alta luminosidad con un diámetro de 10 mm (colores Rojo, Amarillo/Ámbar y Verde).
- Control de componentes: Cada uno de los LED se acciona de forma independiente desde los pines de entrada/salida (IO) del micro:bit.
- Alimentación: Energía suministrada directamente a través de las conexiones de la placa micro:bit (sin necesidad de baterías externas adicionales para el semáforo).
Longitud: 120 mm.
Ancho de la base: 38 mm.
Altura: 15,6 mm.
Grosor de la PCB: 1,6 mm.
- Fijación mecánica: Orificios integrados para conexión directa mediante tornillos avellanados M3 o mediante almohadillas para pinzas de cocodrilo.
Características Destacadas:
Totalmente premontado (Sin soldaduras): La placa se suministra lista para usar nada más sacarla de la caja. No requiere montajes complejos, cableados inestables en protoboard ni el uso de soldadores, garantizando una experiencia 100% segura en el aula.

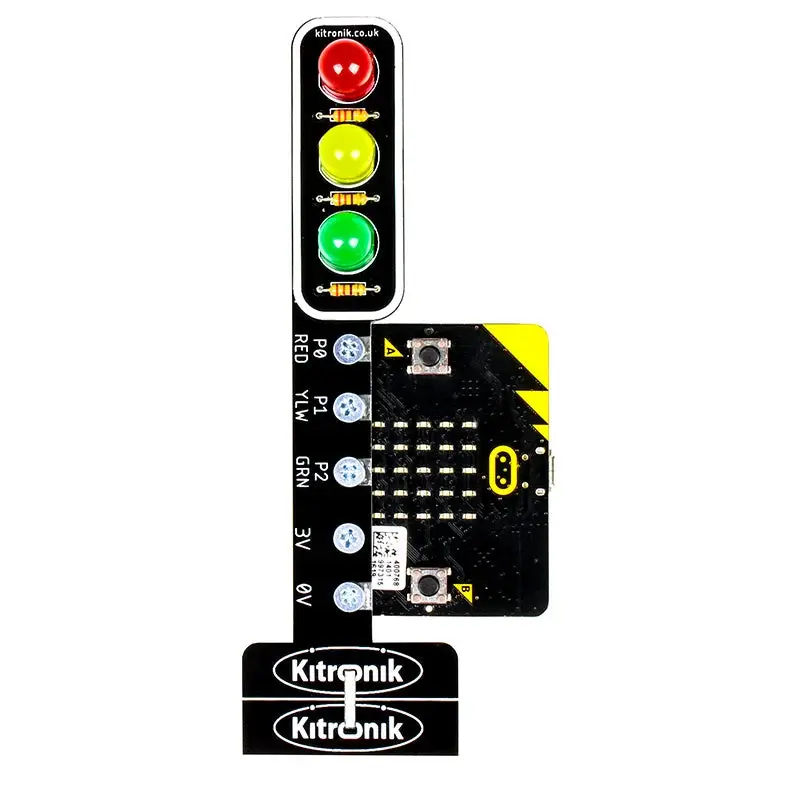

Integración limpia y compacta: Permite atornillar la micro:bit directamente sobre el STOP:bit. El resultado es un proyecto inalámbrico, rígido y estético que los alumnos pueden transportar fácilmente.
Bloques personalizados en MakeCode: Incluye una extensión oficial gratuita para el entorno de Microsoft MakeCode (kitronik-stopbit). Esto añade bloques visuales específicos para encender los colores del semáforo de forma directa, facilitando el acceso a niños de menor edad.
Control avanzado por pines: No está limitado al uso de bloques cerrados; los y las estudiantes avanzados de secundaria o bachillerato pueden programar el semáforo usando bloques estándar de "escritura digital de pin" o código directo en Python y JavaScript.
Gestión de tráfico por radio: Al usar varios STOP:bits, los alumnos pueden aprovechar el módulo de radio integrado de las tarjetas micro:bit para hacer que los semáforos se comuniquen entre sí inalámbricamente, ideal para recrear cruces complejos en maquetas urbanas.
Valores Educativos y Beneficios Cognitivos:
Introducción a la Programación Física: Permite a los y las alumnas asociar de inmediato el código abstracto de la pantalla con una reacción física e inmediata en el mundo real (encender luces, crear secuencias de tiempo), asentando las bases del pensamiento computacional.
Sincronización Logística y Gestión del Tiempo: Los y las estudiantes asimilan de manera práctica el funcionamiento de los bucles, las variables de espera (delays) y los condicionales ("Si el peatón pulsa el botón $\rightarrow$ el semáforo cambia a rojo"), mejorando su lógica algorítmica.
Pensamiento de Diseño y Smart Cities: Fomenta el trabajo por proyectos y la resolución de problemas urbanos reales. Al poder conectar varios semáforos por radio, los y las alumnas experimentan de primera mano la ingeniería de sistemas distribuidos y la gestión inalámbrica de infraestructuras.
Accesibilidad Temprana a la Electrónica: Al venir premontado y contar con bloques de programación personalizados en MakeCode, reduce la frustración inicial del alumnado más joven, permitiendo que se concentren en la lógica del problema en lugar de en la complejidad del hardware.
¿Es necesario soldar los componentes o armar el circuito?

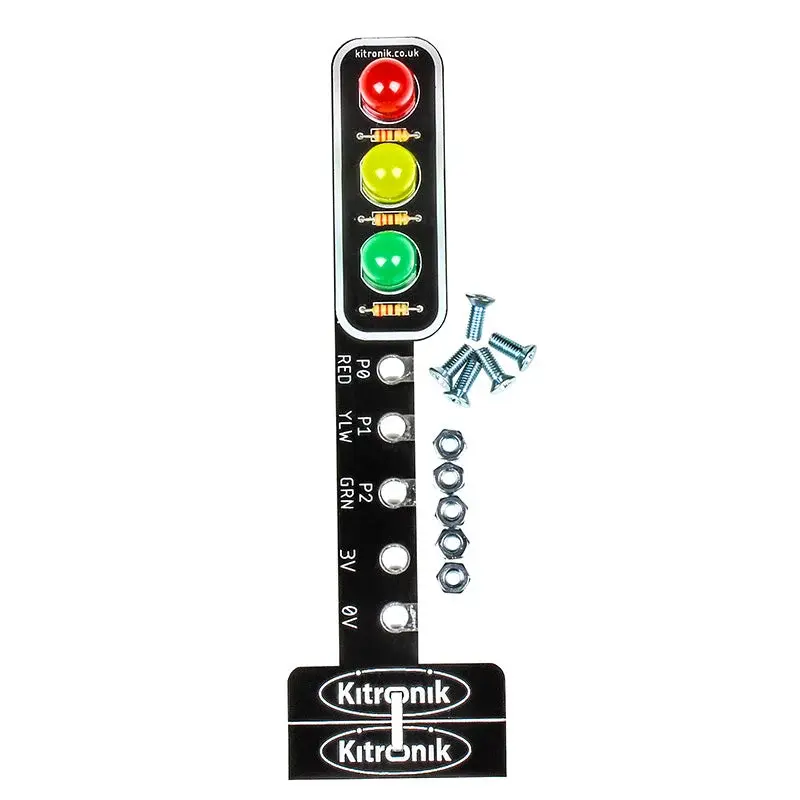

No, en absoluto. La placa STOP:bit viene completamente premontada y lista para funcionar desde que la sacas de la caja. Lo único que deben hacer los alumnos/as es fijar mecánicamente su tarjeta micro:bit a la base utilizando los tornillos y tuercas incluidos.
¿Cómo se programa el semáforo en colegios?
Es sumamente sencillo gracias a que Kitronik cuenta con una extensión oficial para el editor gratuito de bloques Microsoft MakeCode. Solo hay que buscar el paquete kitronik-stopbit en el menú de extensiones y aparecerán bloques específicos coloreados para encender cada luz con un solo clic.
¿Se pueden usar lenguajes avanzados como Python?
¿Cómo funciona la comunicación inalámbrica entre varios semáforos?
No necesitas conectar cables entre las placas. Si colocas un micro:bit en cada STOP:bit, puedes programar las tarjetas para que utilicen su antena de Radio integrada. De esta manera, un semáforo puede avisar inalámbricamente al otro de que se ha puesto en verde para coordinar un cruce de calles en un proyecto de maqueta..
