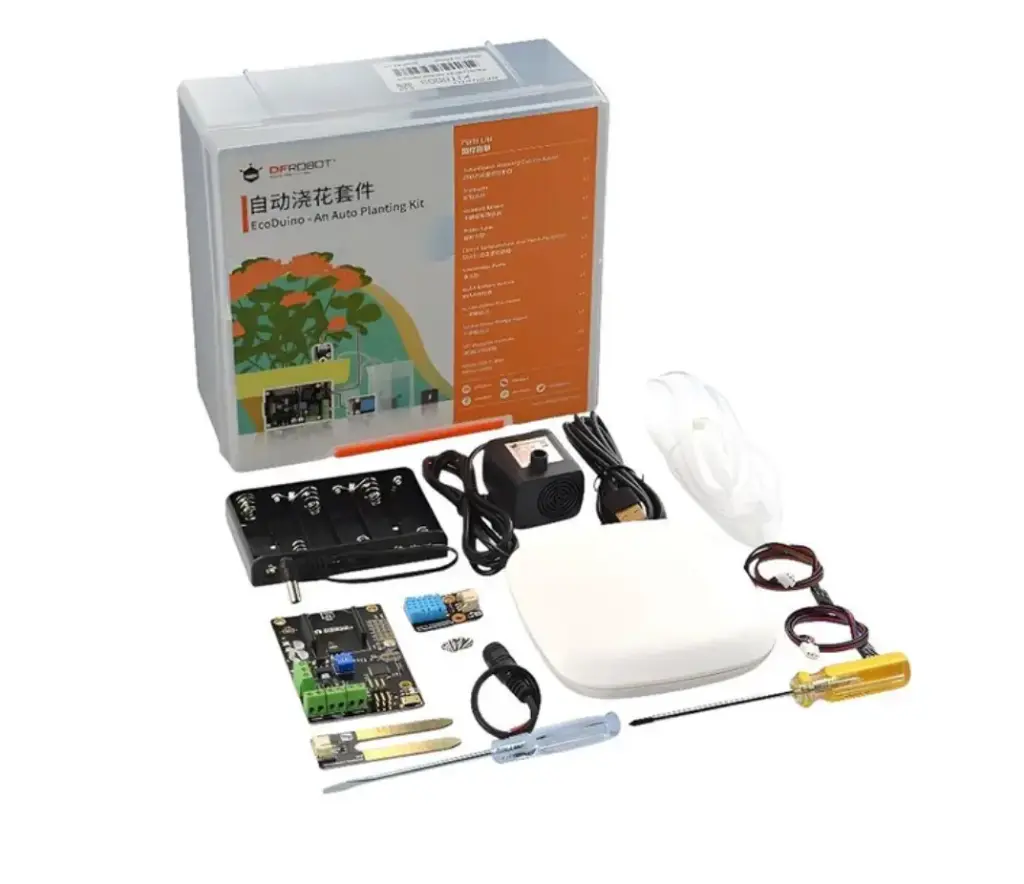

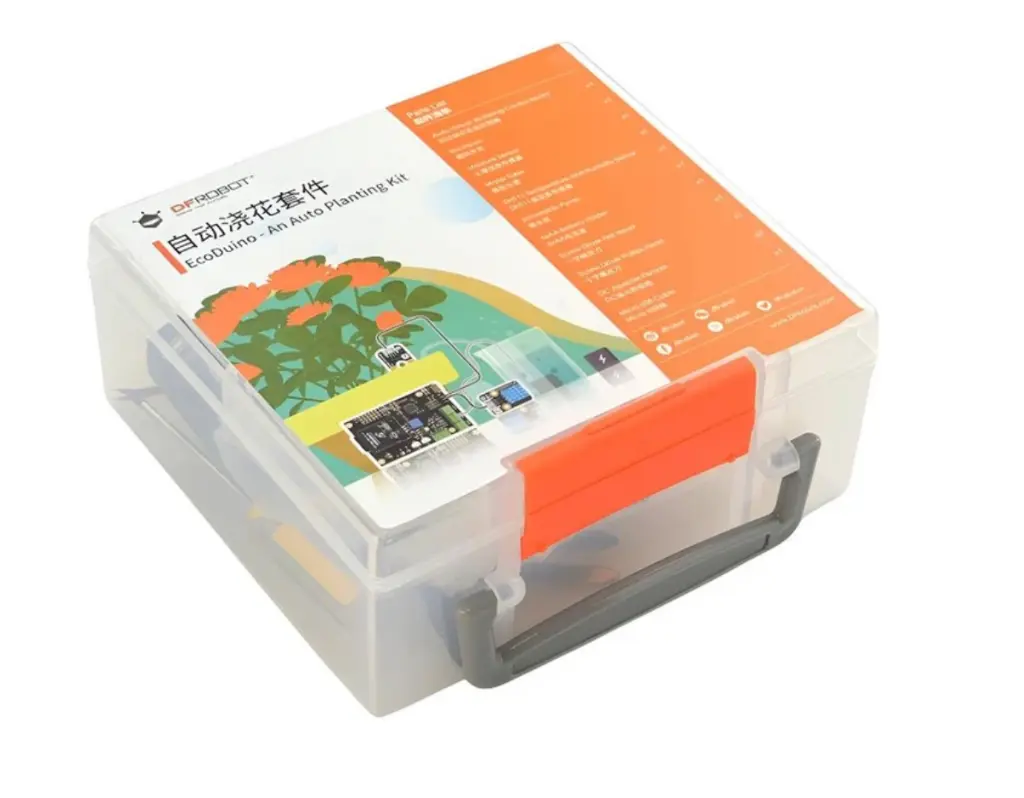

Kit de plantación automatizada EcoDuino
Edad +12 años
DFRobot
| Gama: ARDUINO |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP |
| Individual/aula: Pack individual |

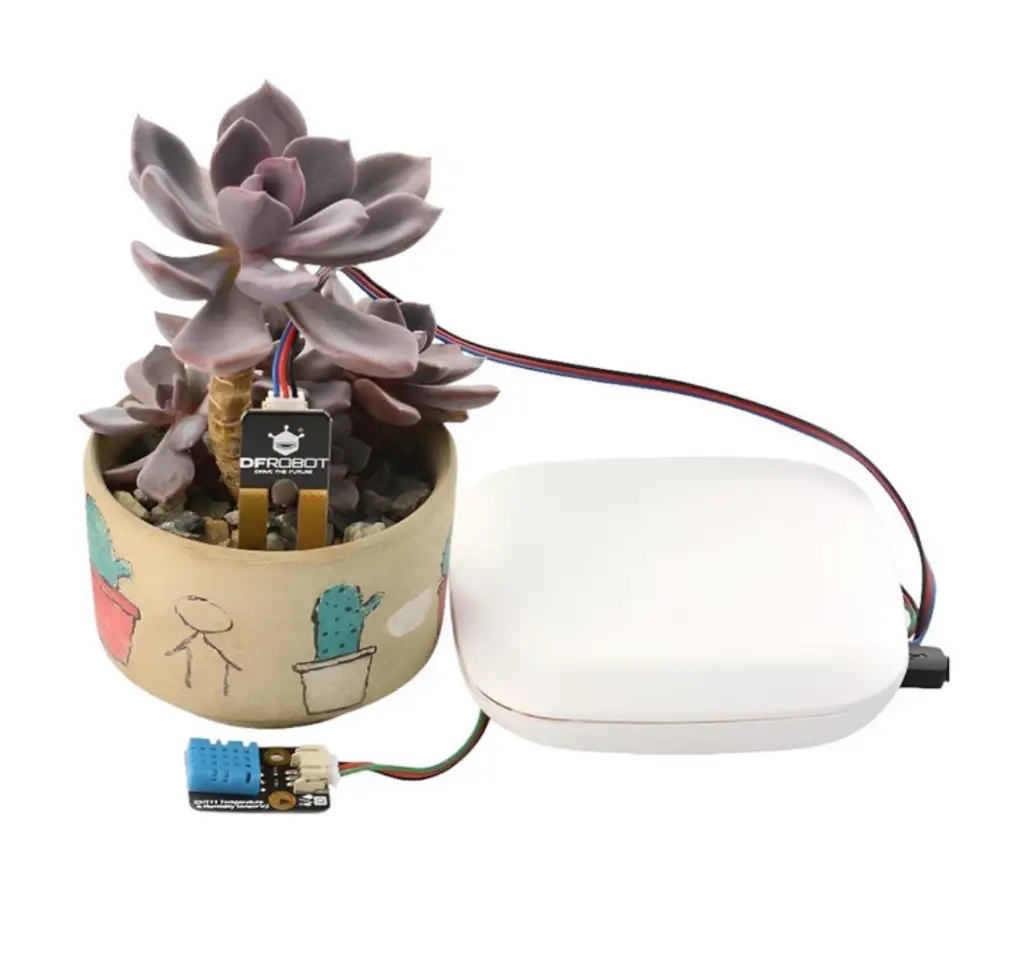

Sistema de riego automático monitorizado basado en Arduino Leonardo, con sensores ambientales, bomba sumergible y carcasa resistente a salpicaduras.
Especificaciones Técnicas:

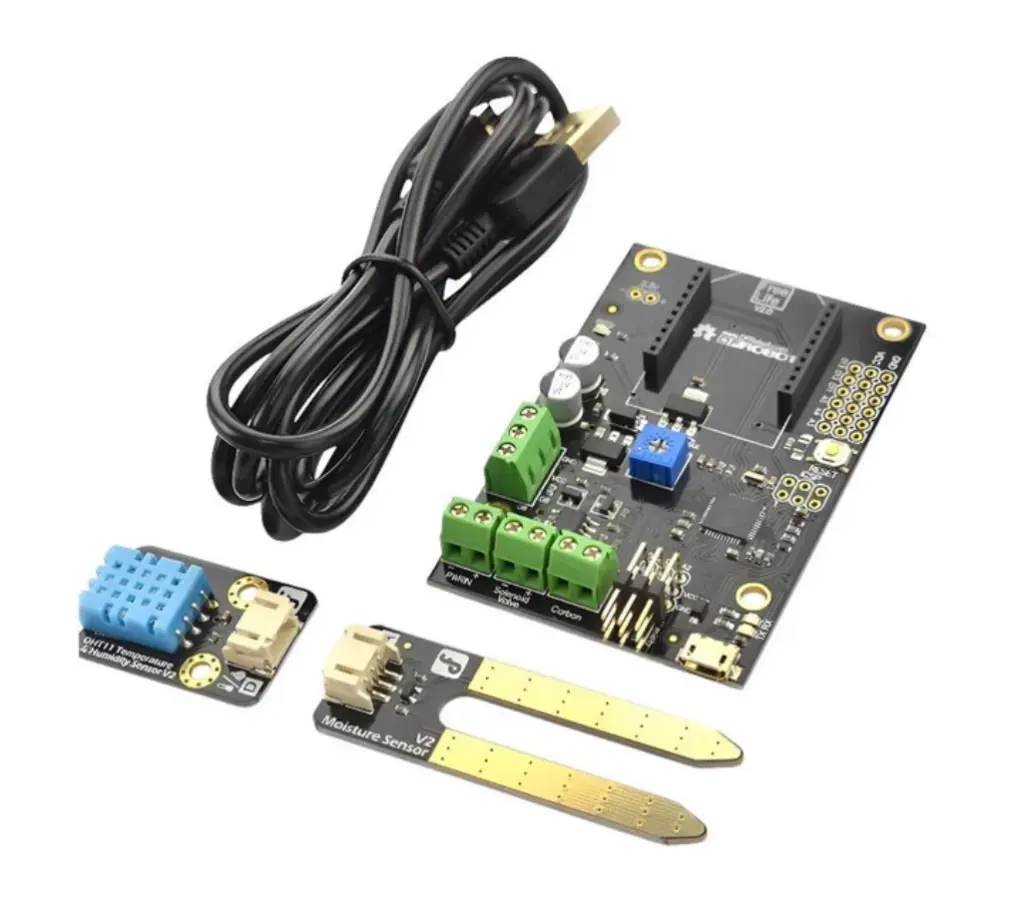

Microcontrolador principal: ATmega32u4 (Bootloader: Arduino Leonardo).
Alimentación de la placa: 6V a 12V DC.
Programación y conexión PC: Puerto Micro USB (programación directa vía Arduino IDE).
Puertos de E/S: 4 puertos analógicos y 5 puertos digitales.
Terminales de conexión: Terminales de tornillo de 3.5 mm para varilla/sensor de humedad del suelo, sensor de temperatura DS18B20 y salida para motor/bomba o válvula solenoide.
Ajuste de umbral: Potenciómetro integrado en la placa para calibrar el nivel deseado de humedad de riego.
Zócalo de expansión inalámbrica: Ranura compatible con módulos de comunicación XBee.
Protección física: Recinto protector resistente a salpicaduras de agua.
Dimensiones de la placa: 75 x 50 mm.
Especificaciones de la bomba sumergible:
Alimentación: 4.5V a 12V DC.
Altura máxima de bombeo (cabezal): 200 cm.
Caudal de agua: 100 a 350 L/h.
Rango de potencia: 0.5W a 5W.
Dimensiones y peso: 38 x 38 x 29 mm | 125 g.
Características Destacadas:
Carcasa Resistente a Salpicaduras: Su nuevo recinto protector aísla la electrónica frente a gotas y humedad, haciéndolo seguro para trabajar directamente al lado de la maceta o cultivo.
Compatibilidad 100% Arduino (ATmega32u4): Se programa fácilmente mediante el entorno gratuito Arduino IDE a través del cable Micro USB sin requerir adaptadores o programadores externos.
Calibración Rápida mediante Potenciómetro: Permite ajustar el umbral de sequedad para activar el riego girando un potenciómetro integrado, sin necesidad de modificar el código cada vez.
Kit Completo "All-in-One": Incluye todo lo necesario para ponerse en marcha: placa, recinto, sensores de suelo y ambiente, tubo, conectores y bomba de agua sumergible.
Ecosistema Inalámbrico Expandible: Incorpora un conector para módulos XBee que posibilita enviar alertas o datos del estado de las plantas al ordenador o red local.
Valores Educativos:
Iniciación a la Agricultura Digital e IoT: Muestra de forma práctica cómo la tecnología puede aplicarse a la biotecnología, la sostenibilidad y la automatización del cultivo.
Programación y Pensamiento Algorítmico: Fomenta la lógica de programación mediante la estructura "Si (sensor de humedad < umbral) -> Activar bomba".
Análisis de Datos Ambientales (STEAM): Ayuda a comprender variables científicas clave como la humedad del suelo, la evaporación y la temperatura ambiental en la botánica.
Concienciación Ecológica y Cuidado de Recursos: Promueve el uso eficiente del agua en la agricultura mediante riegos bajo demanda.
Resolución de Problemas y Prototipado: Estimula la creatividad técnica para diseñar estructuras de riego personalizadas en el aula o laboratorio.
Aplicaciones Prácticas y Proyectos:
Huerto Urbano o Invernadero Automatizado: Control automático del riego de plantas de aula o cultivos de interior.
Sistema de Riego para Vacaciones: Programación de riego autónomo cuando las plantas se quedan solas durante días o semanas.
Estación de Monitorización Ambiental: Registro de datos de temperatura y humedad ambiental con el sensor DHT11.
Red de Cultivo Inalámbrica: Envío remoto de datos del estado de la tierra a un PC central mediante comunicación XBee.

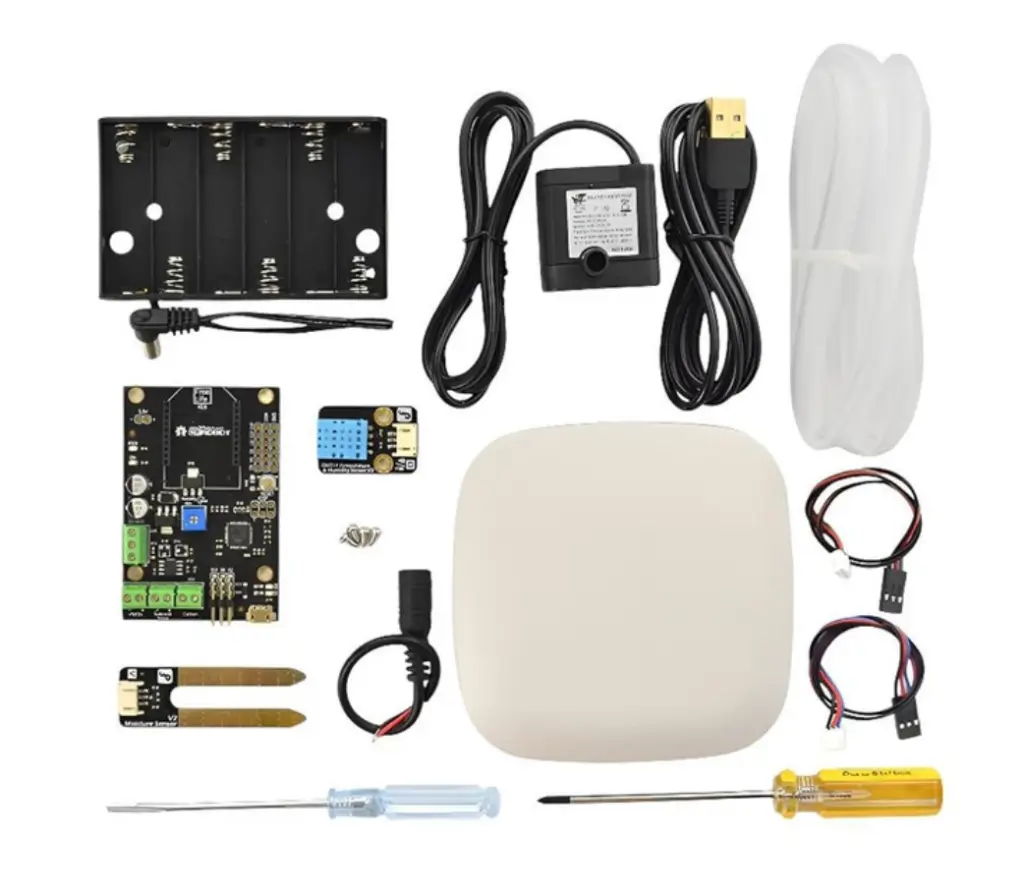

- 1 Placa de control EcoDuino (Free Life).
- 1 Recinto protector resistente a salpicaduras.
- 1 Sensor de humedad del suelo (SEN0114).
- 1 Sensor de temperatura y humedad ambiental DHT11 (DFR0067).
- 1 Bomba de agua sumergible.
- 1 Tubo de agua flexible.
- 1 Soporte para 6 pilas AA con conector jack DC 2.1 mm (FIT0141).
- 1 Cable Micro USB (FIT0265).
- 1 Destornillador de cabeza plana.
- 1 Destornillador de cabeza Phillips (estrella).
- 2 Adaptadores DC hembra.
- 2 Cables de conexión.
¿Necesito saber programar en Arduino para utilizar el kit EcoDuino?
No necesariamente para empezar. La placa incluye un potenciómetro físico que permite ajustar manualmente el nivel de humedad en el que se activa la bomba de agua. Sin embargo, para personalizar ciclos o integrar alertas inalámbricas, puedes programarlo fácilmente en el entorno gratuito Arduino IDE con ejemplos preconfigurados.
¿Se puede alimentar el sistema con pilas o batería externa?
Sí. El kit incluye un soporte para 6 pilas AA con conector DC de 2.1 mm, lo que permite que el sistema funcione de forma completamente autónoma e inalámbrica sin estar conectado a un enchufe o PC. También acepta alimentadores externos de 6V a 12V DC.
¿La carcasa permite utilizar el kit en exteriores bajo la lluvia?
¿Qué sensores adicionales le puedo conectar?
Además de los sensores de humedad de suelo y ambiental incluidos, la placa cuenta con puertos analógicos y digitales libres, así como un terminal dedicado para el sensor de temperatura impermeable DS18B20 (ideal para medir la temperatura dentro de la tierra).
