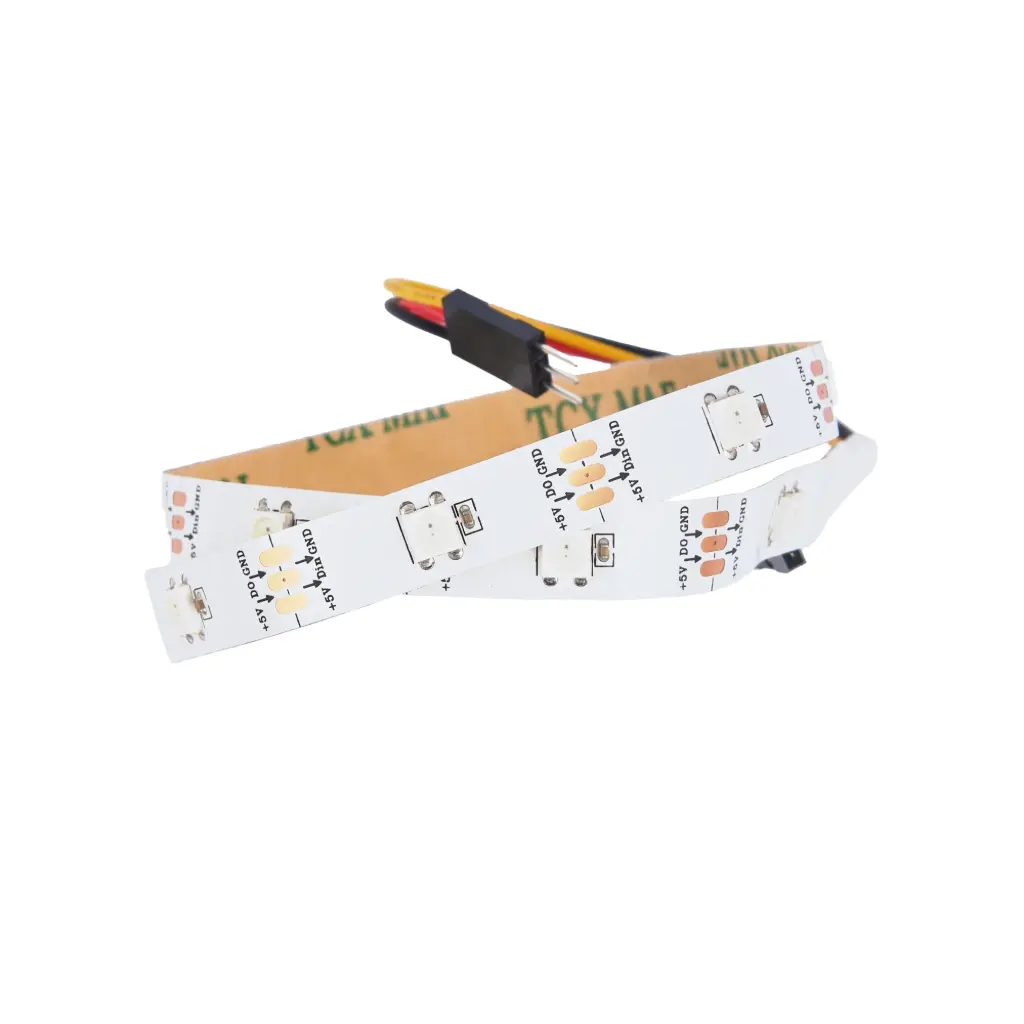

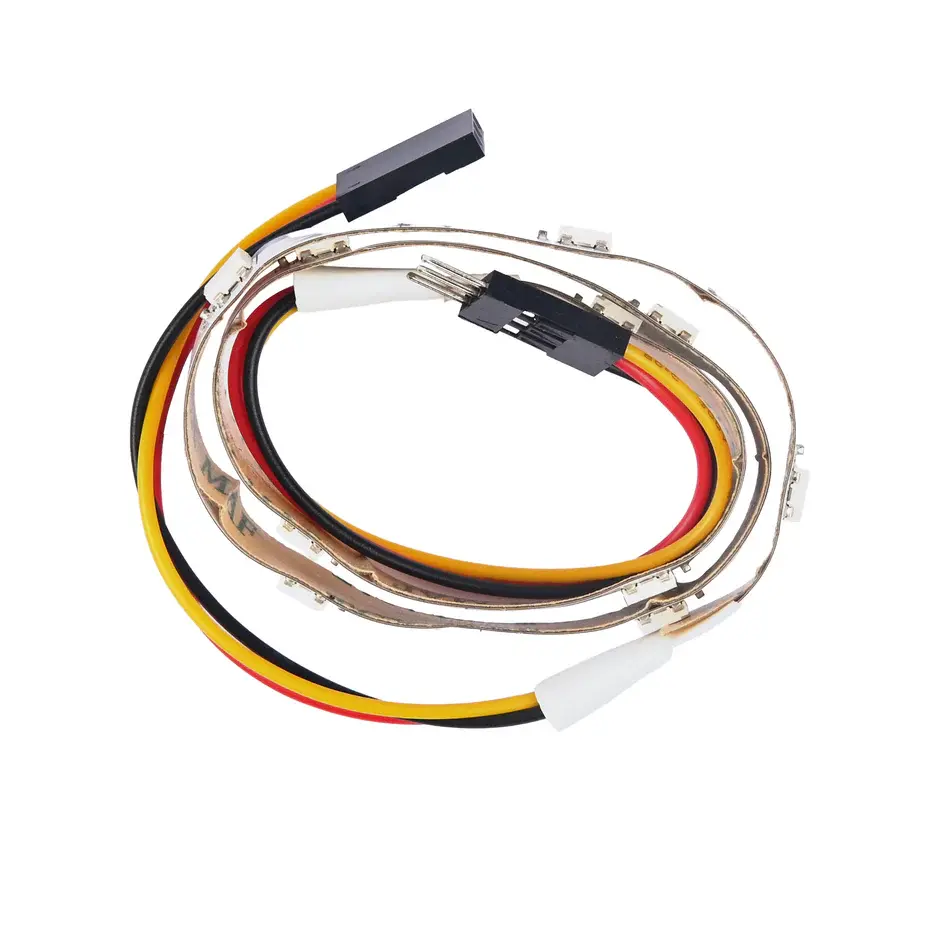

Tira LED Arco iris y Conector GVS -10 LEDs Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT, ARDUINO, Raspberry Pi |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
La Tira LED Arco iris Octopus es un módulo de iluminación modular dinámico diseñado para llenar de color, luz y creatividad tus proyectos de robótica.
Basada en las populares cuentas LED inteligentes WS2812B (comúnmente conocidas como NeoPixels), esta tira de 10 luces permite controlar el color, brillo y encendido de cada LED de forma totalmente independiente utilizando un único pin de señal.
Su formato plug and play con conectores GVS estándar facilita un montaje limpio sin soldaduras y permite conectar varias tiras en cascada (una detrás de otra) para crear cadenas de luces tan largas como requiera tu proyecto.
Características Principales:
Tecnología direccionable WS2812B: Integra 10 luces LED RGB inteligentes de alta luminosidad que pueden reproducir millones de colores de forma individual mediante programación.
Conectividad GVS simplificada: Utiliza el puerto estándar de 3 pines (Gravedad/Voltaje/Señal) de la serie Octopus, haciendo que la conexión sea intuitiva y libre de errores.
Capacidad de conexión en cascada: Ambos extremos de la tira están equipados con conectores de enlace, lo que permite encadenar múltiples tiras para expandir los efectos visuales sin duplicar el cableado hacia la placa.
Compatibilidad de bajo voltaje: Diseñada para trabajar de forma óptima con la tarjeta micro:bit a 3.3V, así como con placas del ecosistema Arduino operando hasta 5V.
Especificaciones de Hardware y control:
Componente de iluminación: 10 cuentas LED RGB direccionables modelo WS2812B.
Voltaje de operación: CC 3.0V a 5.0V (capaz de ser conducido directamente por micro:bit a 3.3V).
Protocolo de comunicación: Señal digital en serie (interfaz física con distribución GVS estándar).
Definición de pines: Pin 1 dedicado a la Señal (Data), Pin 2 para Alimentación (VCC) y Pin 3 para toma de tierra (GND).
Comportamiento electrónico: Circuito de accionamiento simple integrado dentro de cada propio LED, proporcionando una respuesta ultra rápida, alta sensibilidad y estabilidad duradera.
Código de producto (SKU): EF04098.
Configuración y diagrama de conexión:
Conexión recomendada: Acopla el cable conector del extremo de entrada de la tira directamente al puerto digital P1 de tu placa de expansión Octopus (como la sensor:bit u octopus:bit).
Expansión: Si deseas añadir más luces, conecta el extremo de salida (DOUT) de la primera tira al extremo de entrada (DIN) de la siguiente tira LED.
Valores Educativos:
Concepto de Direccionamiento de datos: Los y las estudiantes aprenden cómo un único hilo de datos digitales puede enviar instrucciones específicas a múltiples receptores. Comprenden que cada LED tiene un número de índice (del 0 al 9) y que el código puede hablarle directamente a un píxel sin afectar a los demás.
Teoría del Color RGB y mezcla de Luz: Es un recurso excelente para asignaturas de ciencias y arte (STEAM), ya que permite experimentar físicamente cómo la combinación de los tres colores primarios de la luz (Rojo, Verde y Azul) en diferentes intensidades genera el blanco, el amarillo, el morado y cualquier otro tono del arcoíris.
Lógica de bucles y animaciones secuenciales: Programar efectos como luces parpadeantes, persecuciones de color, destellos estilo discoteca o desvanecimientos suaves obliga a los alumnos a dominar estructuras de código esenciales como los bucles para (for loops) y variables de temporización.
Diseño de feedback visual avanzado: Enseña a crear interfaces de usuario atractivas. La tira de luces puede transformarse en un indicador visual del estado de otros sensores (por ejemplo: ponerse roja si el sensor de temperatura detecta calor, o actuar como una barra de nivel que se llena según la humedad del suelo).
¿Qué significa que los LEDs de esta tira sean "direccionables"?
Significa que cada uno de los 10 LEDs tiene un chip interno (WS2812B) que le otorga una identidad única en el circuito. Gracias a esto, mediante la programación puedes ordenarle al LED número 3 que se encienda en color azul con brillo medio, mientras el LED número 7 se ilumina en rojo brillante, todo al mismo tiempo.
¿Cuántos cables se necesitan para controlar los 10 colores independientes?
A pesar de controlar 10 luces con millones de colores posibles, el módulo solo requiere un único pin de señal digital para transmitir todos los datos de la cadena, optimizando el uso de los pines de tu placa de control.
¿Es necesario soldar si quiero conectar dos o más tiras juntas?
¿Qué orden de conexiones tienen sus pines en el cable GVS?
Sigue la distribución estándar para evitar cortocircuitos: el Pin 1 corresponde a la Señal de datos (Digital Data), el Pin 2se conecta a la línea de alimentación eléctrica (VCC) y el Pin 3 va directamente a la toma de tierra común (GND).
