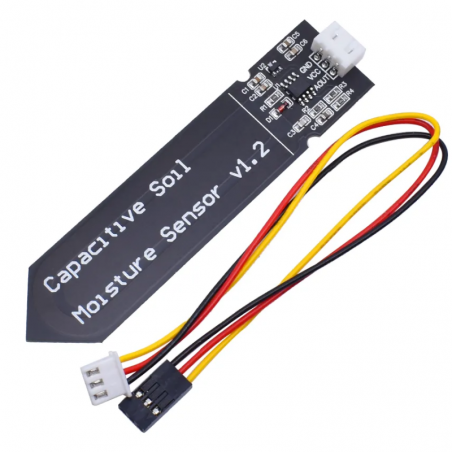

Sensor de humedad de suelo analógico Gravity 3.3-5v
Edad +12 años
| Gama: Componentes electrónicos |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |

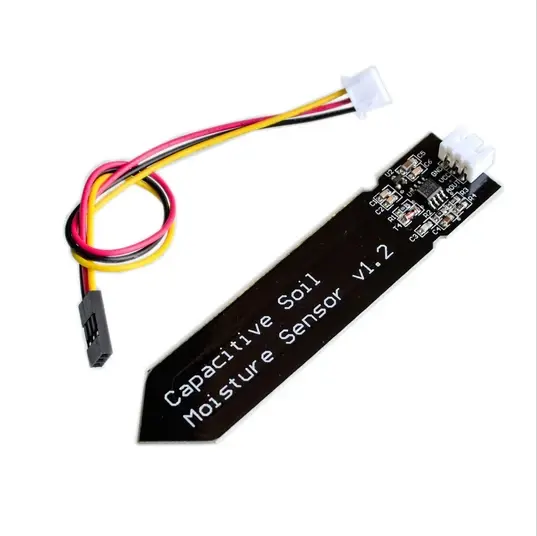

Sensor capacitivo de humedad para tierra, altamente resistente a la corrosión, con salida analógica e interfaz Gravity de 3 pines para proyectos de robótica, domótica y agricultura inteligente.
Especificaciones Técnicas:
Tensión de alimentación: 3,3 VDC a 5,5 VDC (compatible con microcontroladores de lógica de 3.3V y 5V).
Tensión de salida: 0 a 3,0 VDC (Señal analógica).
Tecnología de medición: Capacitiva (evita el deterioro por corrosión galvánica).
Tipo de interfaz: PH2.0-3P (estándar Gravity de 3 pines).
Dimensiones: 98 mm × 23 mm (3,86" × 0,905").
Peso: 15 g.
Compatibilidad: Arduino, ESP32, STM32, micro:bit (con placa de expansión) y Raspberry Pi (requiere convertidor ADC).
Características Destacadas:
Diseño Resistente a la Corrosión: Fabricado con materiales aislantes que protegen los componentes electrónicos del contacto directo con el agua y sales del suelo, garantizando una larga vida operativa.
Regulador de Voltaje Integrado: Su amplio rango de entrada (3.3V a 5.5V) permite conectar el sensor directamente a placas de 3.3V (ESP32, micro:bit) o 5V (Arduino UNO/Mega) sin adaptar voltajes.
Conexión Fácil e Intuitiva (Gravity 3-Pin): Incluye su correspondiente cable de conexión PH2.0 a 3 pines para conectar rápidamente a escudos de expansión I/O sin posibilidad de equivocarse de polaridad.
Lectura Continua en Tiempo Real: Genera una señal analógica proporcional a la cantidad de agua presente en la tierra, permitiendo programar automatismos como la activación de servomotores o electrobombas.
Valores Educativos:
Proyectos Prácticos de Agricultura Inteligente: Permite a los y las estudiantes diseñar soluciones tecnológicas reales para el cuidado medioambiental y el riego eficiente de plantas.
Comprobación de Principios Físicos (Capacitancia vs. Resistencia): Facilita la comprensión en el aula sobre cómo cambia la capacidad dieléctrica de un medio (suelo seco vs. mojado) sin necesidad de conducción eléctrica destructiva.
Procesamiento de Señales Analógicas: Enseña el uso de entradas analógicas, lectura de voltajes, acondicionamiento de señales y escalado/mapeo de datos en la programación.
¿Por qué es mejor un sensor capacitivo frente a uno resistivo?
Los sensores resistivos miden la humedad haciendo pasar corriente a través del suelo entre dos puntas metálicas, lo que genera corrosión galvánica y destruye el sensor en pocas semanas. El sensor capacitivo mide la humedad mediante variaciones en la capacidad eléctrica del medio sin exponer las pistas metálicas, prolongando su durabilidad.
¿Se puede usar con una Raspberry Pi?
La Raspberry Pi no posee entradas analógicas nativas en sus pines GPIO. Para utilizar este sensor con una Raspberry Pi necesitarás interconectar un convertidor analógico a digital (ADC) externo, como el chip ADS1115.
¿Cómo se calibra en el código de mi placa?
Sensor capacitivo de humedad para tierra, altamente resistente a la corrosión, con salida analógica e interfaz Gravity de 3 pines para proyectos de robótica, domótica y agricultura inteligente.
Especificaciones Técnicas:
Tensión de alimentación: 3,3 VDC a 5,5 VDC (compatible con microcontroladores de lógica de 3.3V y 5V).
Tensión de salida: 0 a 3,0 VDC (Señal analógica).
Tecnología de medición: Capacitiva (evita el deterioro por corrosión galvánica).
Tipo de interfaz: PH2.0-3P (estándar Gravity de 3 pines).
Dimensiones: 98 mm × 23 mm (3,86" × 0,905").
Peso: 15 g.
Compatibilidad: Arduino, ESP32, STM32, micro:bit (con placa de expansión) y Raspberry Pi (requiere convertidor ADC).
Características Destacadas:
Diseño Resistente a la Corrosión: Fabricado con materiales aislantes que protegen los componentes electrónicos del contacto directo con el agua y sales del suelo, garantizando una larga vida operativa.
Regulador de Voltaje Integrado: Su amplio rango de entrada (3.3V a 5.5V) permite conectar el sensor directamente a placas de 3.3V (ESP32, micro:bit) o 5V (Arduino UNO/Mega) sin adaptar voltajes.
Conexión Fácil e Intuitiva (Gravity 3-Pin): Incluye su correspondiente cable de conexión PH2.0 a 3 pines para conectar rápidamente a escudos de expansión I/O sin posibilidad de equivocarse de polaridad.
Lectura Continua en Tiempo Real: Genera una señal analógica proporcional a la cantidad de agua presente en la tierra, permitiendo programar automatismos como la activación de servomotores o electrobombas.
Valores Educativos:
Proyectos Prácticos de Agricultura Inteligente: Permite a los y las estudiantes diseñar soluciones tecnológicas reales para el cuidado medioambiental y el riego eficiente de plantas.
Comprobación de Principios Físicos (Capacitancia vs. Resistencia): Facilita la comprensión en el aula sobre cómo cambia la capacidad dieléctrica de un medio (suelo seco vs. mojado) sin necesidad de conducción eléctrica destructiva.
Procesamiento de Señales Analógicas: Enseña el uso de entradas analógicas, lectura de voltajes, acondicionamiento de señales y escalado/mapeo de datos en la programación.
¿Por qué es mejor un sensor capacitivo frente a uno resistivo?
Los sensores resistivos miden la humedad haciendo pasar corriente a través del suelo entre dos puntas metálicas, lo que genera corrosión galvánica y destruye el sensor en pocas semanas. El sensor capacitivo mide la humedad mediante variaciones en la capacidad eléctrica del medio sin exponer las pistas metálicas, prolongando su durabilidad.
¿Se puede usar con una Raspberry Pi?
La Raspberry Pi no posee entradas analógicas nativas en sus pines GPIO. Para utilizar este sensor con una Raspberry Pi necesitarás interconectar un convertidor analógico a digital (ADC) externo, como el chip ADS1115.
¿Cómo se calibra en el código de mi placa?
