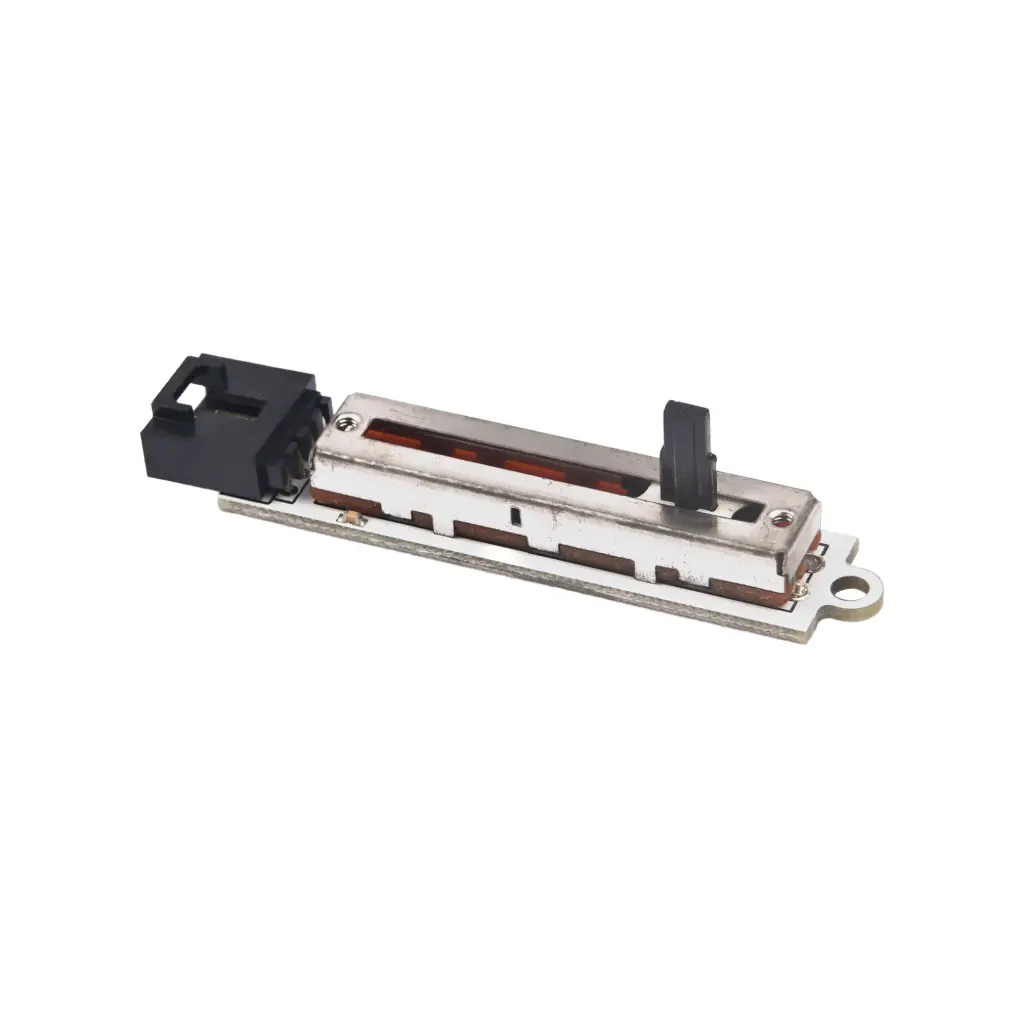

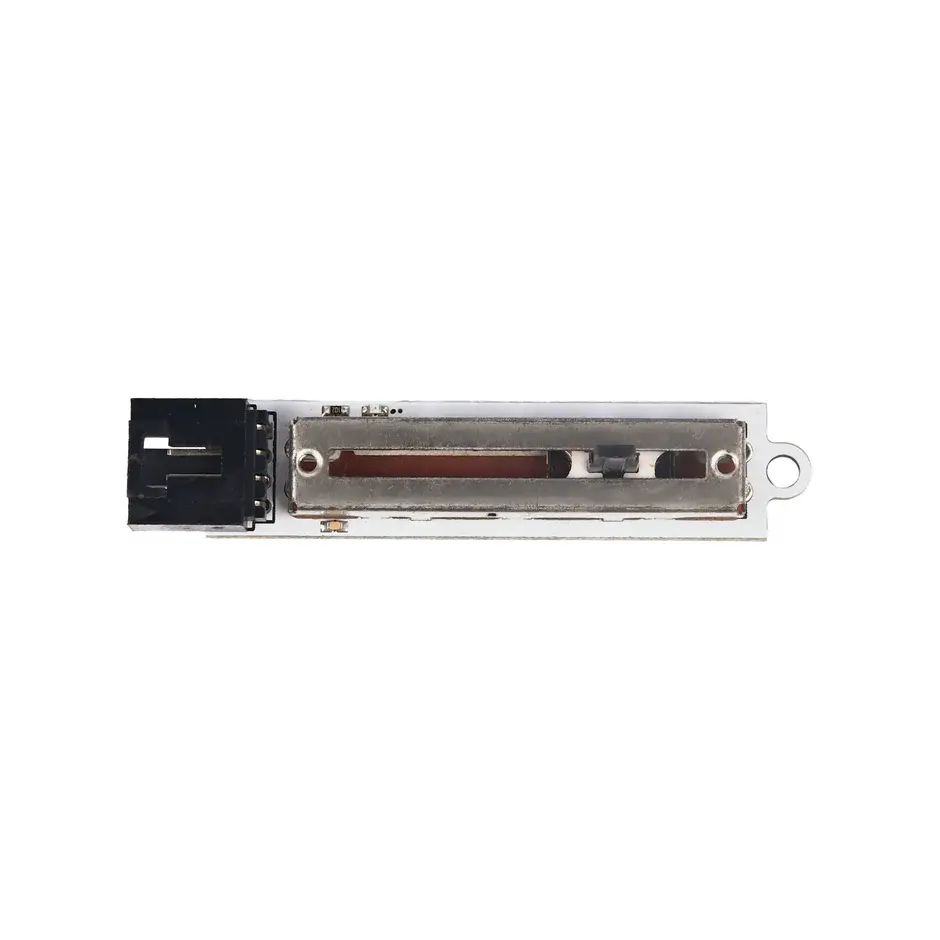

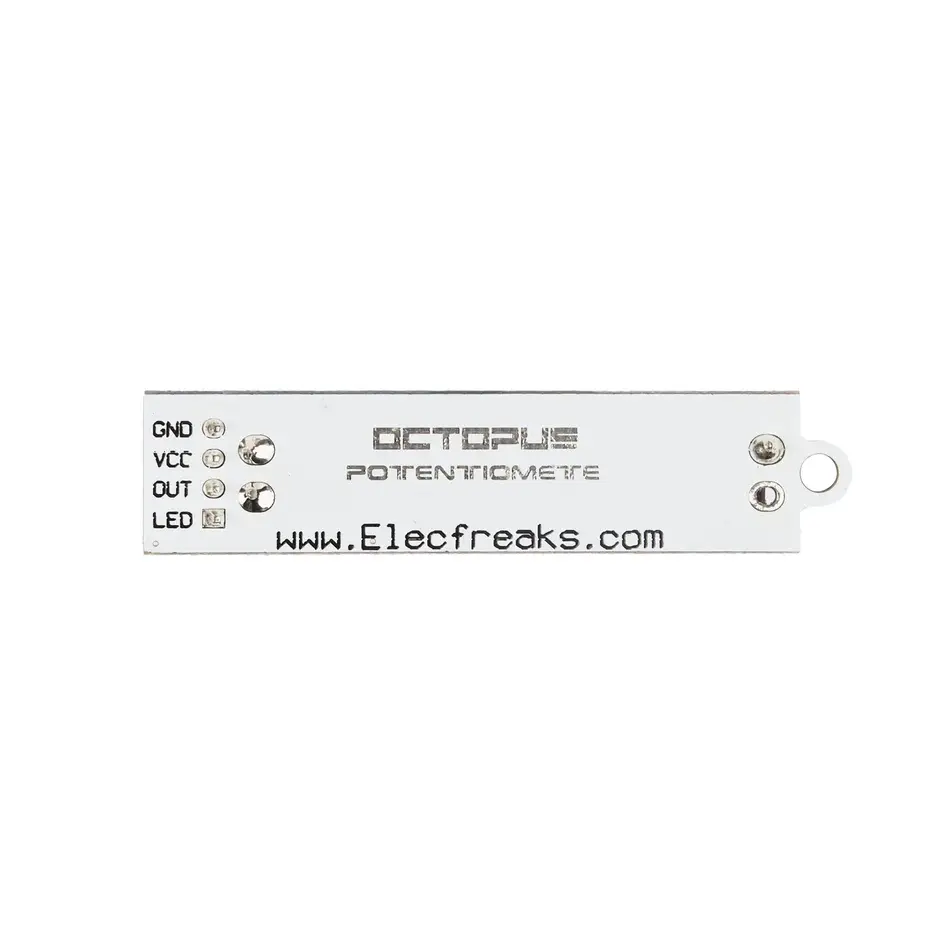

Bloque de potenciómetro deslizante lineal Octopus
Edad +8 años
Elecfreaks
| Gama: MICRO:BIT |
| Tramo Educativo: Primaria, Primaria 8-9 años, Primaria 10-11 años, Secundaria, Secundaria 12-13 años, Secundaria 14-15 años |
| Individual/aula: Pack individual |
Características Principales:
Control analógico lineal uniforme: Presenta un cono de resistencia lineal que asegura que la variación de voltaje sea perfectamente proporcional al desplazamiento físico de la palanca.
Indicación lumínica integrada: Cuenta con un diodo LED rojo a bordo que reacciona de forma directa según la posición y el estado del deslizador, ofreciendo una clara señal visual.
Recorrido óptimo de carrera: Ofrece una longitud de corredera de 30 mm de largo, la distancia perfecta para una manipulación precisa y cómoda por parte de estudiantes.
Formato modular estilizado: Su diseño estrecho y alargado es ideal para encajar de manera limpia en carcasas, paneles HID simulados o estructuras de maquetas robóticas.
Aspectos Técnicos:
Tipo de potenciómetro: Deslizante lineal con cono de resistencia homogéneo.
Valor de resistencia interna: 10k$\Omega$ (10000 ohmios).
Voltaje de alimentación soportado: 5V constantes.
Rango de señal de salida: Variable analógica de 0V a VCC (5V).
Indicador integrado: Diodo LED rojo soldado a bordo.
Especificaciones Físicas y de Aplicación:
Longitud del recorrido de la palanca: 30 mm.

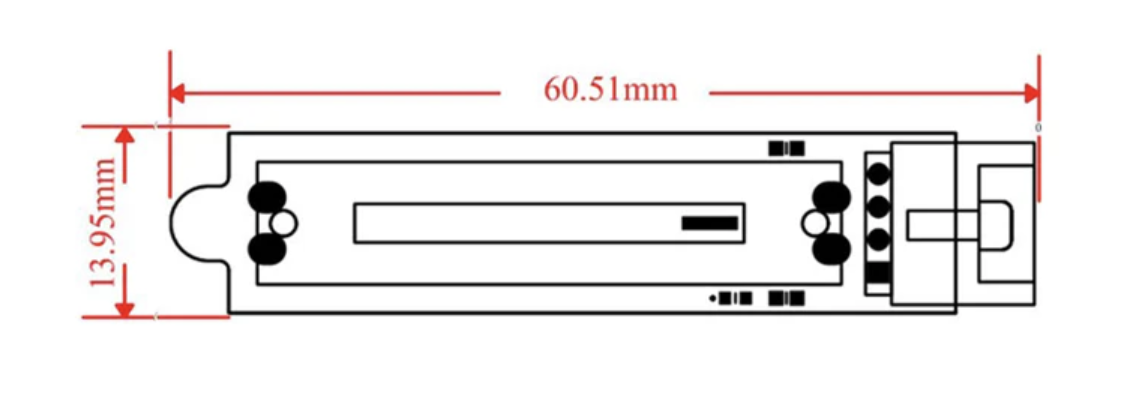

Dimensiones de la placa PCB: 13,95 mm × 60,51 mm.
Aplicaciones estándar de diseño: Potenciómetro de resistencia variable pura, diseño de paneles de control tipo dispositivo de interfaz humana (HID) y kits estructurados de bloques de construcción electrónicos.
Valores Educativos:
Comprensión del Divisor de Tensión: Los alumnos experimentan de forma directa cómo un potenciómetro actúa mecánicamente como un divisor de voltaje variable. Al mover la corredera, entienden visual y eléctricamente cómo cambia la diferencia de potencial entre 0V y VCC.
Diseño de Interfaces de Control Humano (HID): Es un componente excelente para introducir conceptos de diseño de periféricos (como mandos de juego, reguladores de intensidad luminosa o mezcladores de audio), enseñando cómo los humanos le comunicamos datos continuos a las máquinas.
Lecturas Analógicas y Mapeo de Software: Obliga a los estudiantes a procesar señales de entrada analógicas que varían continuamente (por ejemplo, valores de 0 a 1023 en Arduino). Aprenden a usar funciones de código para "mapear" o traducir esa posición en acciones reales, como mover un servo de 0 a 180 grados o graduar el brillo de una luz.
Integración del Feedback Visual: La presencia del LED rojo integrado enseña buenas prácticas en el diseño de hardware: proporcionar una respuesta visual inmediata al usuario cuando se interactúa de manera física con un sistema electrónico.
¿Cómo funciona este potenciómetro deslizante?
El dispositivo consta de una pista resistiva de 10k$\Omega$ y una palanca móvil. Al deslizar mecánicamente la palanca por la pista a lo largo de sus 30 mm de recorrido, cambia la resistencia interna y modifica el voltaje de salida de manera proporcional, cubriendo un rango desde los 0V hasta el total de alimentación (VCC).
¿Qué significa que tenga un "cono de resistencia lineal"?
Significa que la relación entre el movimiento de la palanca y el cambio de voltaje es constante y directa. Si mueves la corredera exactamente a la mitad de su recorrido, obtendrás exactamente la mitad del voltaje de alimentación (por ejemplo, 2,5V en un sistema de 5V).
¿Para qué sirve el LED rojo que viene integrado en la placa?
¿Cuáles son las dimensiones físicas de este componente?
El módulo presenta una forma compacta y estilizada tipo "tira", con unas medidas exactas de 13,95 mm de ancho por 60,51 mm de largo, lo que facilita su montaje vertical u horizontal en paneles de control.
¿Qué voltaje de alimentación requiere para su correcto uso?
Este potenciómetro está especificado para operar de forma óptima conectado a una fuente de alimentación estándar de 5V, el voltaje común utilizado en la mayoría de shields escolares de robótica y microcontroladores.
Características Principales:
Control analógico lineal uniforme: Presenta un cono de resistencia lineal que asegura que la variación de voltaje sea perfectamente proporcional al desplazamiento físico de la palanca.
Indicación lumínica integrada: Cuenta con un diodo LED rojo a bordo que reacciona de forma directa según la posición y el estado del deslizador, ofreciendo una clara señal visual.
Recorrido óptimo de carrera: Ofrece una longitud de corredera de 30 mm de largo, la distancia perfecta para una manipulación precisa y cómoda por parte de estudiantes.
Formato modular estilizado: Su diseño estrecho y alargado es ideal para encajar de manera limpia en carcasas, paneles HID simulados o estructuras de maquetas robóticas.
Aspectos Técnicos:
Tipo de potenciómetro: Deslizante lineal con cono de resistencia homogéneo.
Valor de resistencia interna: 10k$\Omega$ (10000 ohmios).
Voltaje de alimentación soportado: 5V constantes.
Rango de señal de salida: Variable analógica de 0V a VCC (5V).
Indicador integrado: Diodo LED rojo soldado a bordo.
Especificaciones Físicas y de Aplicación:
Longitud del recorrido de la palanca: 30 mm.
Dimensiones de la placa PCB: 13,95 mm × 60,51 mm.
Aplicaciones estándar de diseño: Potenciómetro de resistencia variable pura, diseño de paneles de control tipo dispositivo de interfaz humana (HID) y kits estructurados de bloques de construcción electrónicos.
Valores Educativos:
Comprensión del Divisor de Tensión: Los alumnos experimentan de forma directa cómo un potenciómetro actúa mecánicamente como un divisor de voltaje variable. Al mover la corredera, entienden visual y eléctricamente cómo cambia la diferencia de potencial entre 0V y VCC.
Diseño de Interfaces de Control Humano (HID): Es un componente excelente para introducir conceptos de diseño de periféricos (como mandos de juego, reguladores de intensidad luminosa o mezcladores de audio), enseñando cómo los humanos le comunicamos datos continuos a las máquinas.
Lecturas Analógicas y Mapeo de Software: Obliga a los estudiantes a procesar señales de entrada analógicas que varían continuamente (por ejemplo, valores de 0 a 1023 en Arduino). Aprenden a usar funciones de código para "mapear" o traducir esa posición en acciones reales, como mover un servo de 0 a 180 grados o graduar el brillo de una luz.
Integración del Feedback Visual: La presencia del LED rojo integrado enseña buenas prácticas en el diseño de hardware: proporcionar una respuesta visual inmediata al usuario cuando se interactúa de manera física con un sistema electrónico.
¿Cómo funciona este potenciómetro deslizante?
El dispositivo consta de una pista resistiva de 10k$\Omega$ y una palanca móvil. Al deslizar mecánicamente la palanca por la pista a lo largo de sus 30 mm de recorrido, cambia la resistencia interna y modifica el voltaje de salida de manera proporcional, cubriendo un rango desde los 0V hasta el total de alimentación (VCC).
¿Qué significa que tenga un "cono de resistencia lineal"?
Significa que la relación entre el movimiento de la palanca y el cambio de voltaje es constante y directa. Si mueves la corredera exactamente a la mitad de su recorrido, obtendrás exactamente la mitad del voltaje de alimentación (por ejemplo, 2,5V en un sistema de 5V).
¿Para qué sirve el LED rojo que viene integrado en la placa?
¿Cuáles son las dimensiones físicas de este componente?
El módulo presenta una forma compacta y estilizada tipo "tira", con unas medidas exactas de 13,95 mm de ancho por 60,51 mm de largo, lo que facilita su montaje vertical u horizontal en paneles de control.
¿Qué voltaje de alimentación requiere para su correcto uso?
Este potenciómetro está especificado para operar de forma óptima conectado a una fuente de alimentación estándar de 5V, el voltaje común utilizado en la mayoría de shields escolares de robótica y microcontroladores.
