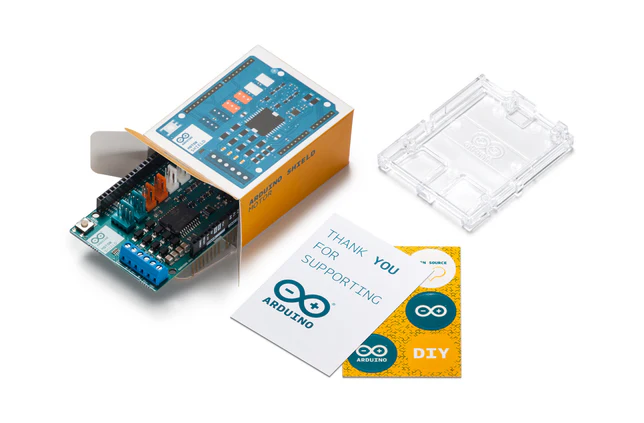

Arduino Motor Shield Rev3
Edad +12 años
ARDUINO Education
| Gama: ARDUINO Education |
| Tramo Educativo: Secundaria, Secundaria 12-13 años, Secundaria 14-15 años, Bachillerato/FP, Universidad |
| Individual/aula: Pack individual |
El Arduino Motor Shield Rev3 es una placa de expansión diseñada para controlar motores de forma sencilla y eficiente con una placa Arduino. Basado en el controlador L298P, permite gestionar motores de corriente continua y motores paso a paso, controlando tanto la velocidad como la dirección de manera independiente.
Este shield incorpora funciones avanzadas como detección de corriente y control de frenado, lo que lo convierte en una solución completa para proyectos de robótica, automatización y prototipado.
Además, es compatible con TinkerKit, facilitando la conexión rápida de módulos y acelerando el desarrollo de proyectos sin necesidad de cableado complejo.
Especificaciones técnicas:
- Voltaje de funcionamiento: 5V – 12V
- Controlador: L298P
- Corriente máxima: 2A por canal (4A máximo total)
- Detección de corriente: 1,65 V/A
- Voltaje recomendado de alimentación externa: 7V – 12V
- Voltaje máximo en Vin: 18V
Alimentación:
- Requiere fuente de alimentación externa (no USB)
- Puede alimentarse mediante:
- Adaptador AC/DC
- Batería
- Conexión a través de:
- Jack de alimentación Arduino (2,1 mm)
- Terminales Vin y GND
Nota: Se recomienda separar la alimentación del motor y la placa Arduino si se requieren voltajes elevados, cortando el puente “Vin Connect”.
Pines y control:
Cada canal (A y B) utiliza 4 pines:
| Función | Canal A | Canal B |
| Dirección | D12 | D13 |
| PWM (velocidad) | D3 | D11 |
| Freno | D9 | D8 |
| Detección corriente | A0 | A1 |
Conectividad adicional:
- Terminales de tornillo para motores y alimentación
- 2 conectores TinkerKit de entrada analógica (A2, A3)
- 2 conectores TinkerKit de salida PWM (D5, D6)
- Conectores TWI (comunicación)
Características físicas:
- Dimensiones: 2,7” x 2,1”
- Orificios para montaje
- Diseño compatible con placas Arduino
Valores educativos:
- Pensamiento computacional: control lógico de motores y sistemas.
- Aprendizaje práctico: implementación de proyectos reales de robótica.
- Comprensión de electrónica: uso de controladores de motor y señales PWM.
- Resolución de problemas: ajuste de velocidad, dirección y consumo.
- Integración hardware-software: conexión entre programación y dispositivos físicos.
¿Qué motores puedo controlar?
Puedes controlar 2 motores DC o 1 motor paso a paso.
¿Necesita alimentación externa?
Sí. Requiere una fuente de alimentación externa, ya que el USB no es suficiente.
¿Se puede controlar la velocidad?
¿Permite medir el consumo del motor?
Sí. Incluye detección de corriente en cada canal.
El Arduino Motor Shield Rev3 es una placa de expansión diseñada para controlar motores de forma sencilla y eficiente con una placa Arduino. Basado en el controlador L298P, permite gestionar motores de corriente continua y motores paso a paso, controlando tanto la velocidad como la dirección de manera independiente.
Este shield incorpora funciones avanzadas como detección de corriente y control de frenado, lo que lo convierte en una solución completa para proyectos de robótica, automatización y prototipado.
Además, es compatible con TinkerKit, facilitando la conexión rápida de módulos y acelerando el desarrollo de proyectos sin necesidad de cableado complejo.
Especificaciones técnicas:
- Voltaje de funcionamiento: 5V – 12V
- Controlador: L298P
- Corriente máxima: 2A por canal (4A máximo total)
- Detección de corriente: 1,65 V/A
- Voltaje recomendado de alimentación externa: 7V – 12V
- Voltaje máximo en Vin: 18V
Alimentación:
- Requiere fuente de alimentación externa (no USB)
- Puede alimentarse mediante:
- Adaptador AC/DC
- Batería
- Conexión a través de:
- Jack de alimentación Arduino (2,1 mm)
- Terminales Vin y GND
Nota: Se recomienda separar la alimentación del motor y la placa Arduino si se requieren voltajes elevados, cortando el puente “Vin Connect”.
Pines y control:
Cada canal (A y B) utiliza 4 pines:
| Función | Canal A | Canal B |
| Dirección | D12 | D13 |
| PWM (velocidad) | D3 | D11 |
| Freno | D9 | D8 |
| Detección corriente | A0 | A1 |
Conectividad adicional:
- Terminales de tornillo para motores y alimentación
- 2 conectores TinkerKit de entrada analógica (A2, A3)
- 2 conectores TinkerKit de salida PWM (D5, D6)
- Conectores TWI (comunicación)
Características físicas:
- Dimensiones: 2,7” x 2,1”
- Orificios para montaje
- Diseño compatible con placas Arduino
Valores educativos:
- Pensamiento computacional: control lógico de motores y sistemas.
- Aprendizaje práctico: implementación de proyectos reales de robótica.
- Comprensión de electrónica: uso de controladores de motor y señales PWM.
- Resolución de problemas: ajuste de velocidad, dirección y consumo.
- Integración hardware-software: conexión entre programación y dispositivos físicos.
¿Qué motores puedo controlar?
Puedes controlar 2 motores DC o 1 motor paso a paso.
¿Necesita alimentación externa?
Sí. Requiere una fuente de alimentación externa, ya que el USB no es suficiente.
¿Se puede controlar la velocidad?
¿Permite medir el consumo del motor?
Sí. Incluye detección de corriente en cada canal.
