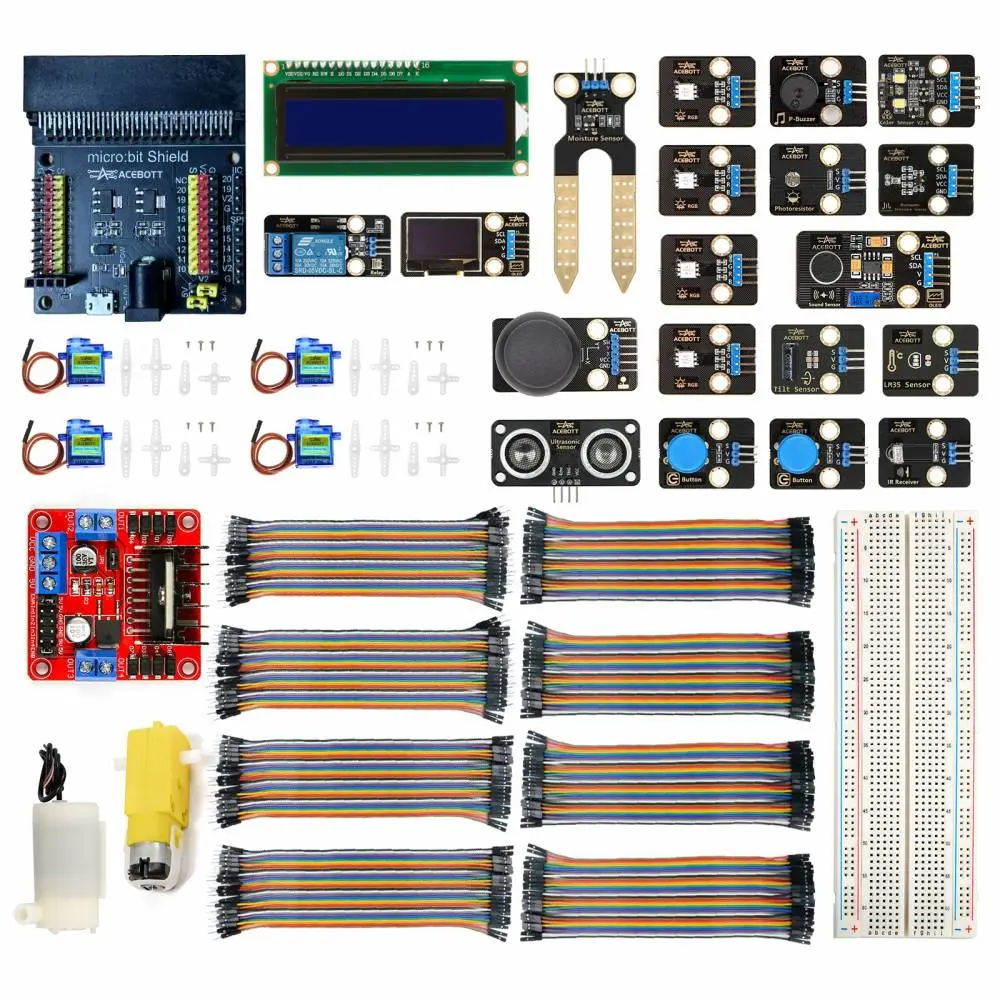

ACEBOTT innovation box

Especificaciones Técnicas:

Módulos de Visualización y Salida Gráfica

• Pantalla LCD (16x2) con adaptador I2C: Cuenta con una resolución de 16 caracteres por 2 líneas, dirección I2C 0x27, retroiluminación azul con texto blanco, tensión de alimentación de 5V, contraste ajustable y unas dimensiones de 82 x 35 x 18 mm.

• Pantalla OLED gráfica de 1.3” (128x64) I2C: Ofrece una resolución monocroma en color blanco de 128 x 64 píxeles, brillo de 100 cd/m², interfaz de comunicación I2C, dimensiones de 35.5 x 33.6 mm y un peso ultra ligero de 7 g.

Actuadores, Motores y Control de Potencia

• Módulo relé de 1 canal: Con una corriente nominal de 10A (NO) / 5A (NC), voltaje de conmutación máximo de 150VAC / 24VDC, señal de control TTL digital, dimensiones de 40 x 28 mm y un peso de 15 g.

• Servo motor de rotación continua (360°): Funciona a una tensión de 4.8 a 7.2 V, equipado con engranajes metálicos de alta resistencia y cable de 300 mm con conector de 3 pines (control, VCC, GND).

• Servo motor estándar (180°): Opera a una tensión de 4.8 a 6 V, con un ángulo de rotación de 0° a 180°, torque de 2.5 a 4.8 kg/cm, engranajes metálicos y conexión estándar de 3 pines.

• Motor DC con módulo controlador L298N: Soporta un voltaje de trabajo de 5V a 35V, corriente máxima por canal de 2A, chip L298N integrado, potencia máxima de 25W y dimensiones de 43 x 43 x 27 mm.

• Micro bomba de agua (3 – 6V): Diseñada para trabajar a bajas tensiones (3V – 6V), ofrece un caudal de 80 a 100 L/h, altura de empuje de 25 a 45 cm, potencia regulable de 0.4 a 1.5W y diámetro de boquilla de 5 mm.

• Zumbador pasivo: Funciona a un voltaje de 3.3 a 5 V con interfaz digital, tamaño de 30 x 20 mm y un peso de 4 g.

Módulos de Control Manual e Iluminación

• Módulo LEDs de colores: Incluye 4 unidades de conexión directa de 3 pines (VCC, GND, señal) distribuidos en variantes monocromáticas (Rojo, Verde, Azul) y una variante RGB integrada.

• Módulo botón pulsador (x2): Dos unidades que operan a voltajes de 3.3V a 5V, con teclas de gran superficie para facilitar la interacción, conexión de 3 pines y carcasas protectoras de distinto color para diferenciación visual en los proyectos.

• Módulo Joystick analógico: Funciona a voltajes de 3.3V a 5V, proporcionando 2 salidas analógicas de posición posicional y 1 salida digital por pulsación, con un tamaño de 40 x 28 mm.

Ecosistema de Sensores Ambientales y de Posición

• Sensor de distancia ultrasónico HC-SR04: Proporciona un rango de medición de 2 a 400 cm con una precisión de ±3 mm, voltaje de 5V e interfaz de comunicación de 4 pines (VCC, Trig, Echo, GND).

• Sensor de luz (LDR): Interfaz puramente analógica operada a un voltaje de 5V con conexión de 3 pines.

• Sensor de temperatura LM35: Rango de medición lineal desde 0°C hasta 100°C, con una sensibilidad de 10 mV/°C, salida analógica de precisión y conexión de 3 pines.

• Sensor digital de inclinación: Funciona a un rango de voltaje de 3.3V a 5V mediante interfaz digital con conexión limpia de 3 pines.

• Sensor de infrarrojos: Rango de detección ajustable de 2 a 40 cm, señal de salida tipo TTL, ángulo de acción de 35° y alimentación compatible de 3.3V a 5V con 3 pines de conexión.

• Sensor de humedad del suelo: Ofrece un rango de lectura del 0 al 100 % de humedad, con doble salida simultánea (digital y analógica) y conector de 3 pines.

• Sensor de sonido analógico con potenciómetro (x2): Dos unidades basadas en el chip LM358D, voltaje de 3.3V a 5V, doble salida (digital/analógica), potenciómetro de ajuste de umbral integrado y conector de 3 pines.

• Sensor de presión, temperatura y altitud BMP280: Funciona a una tensión de 5V, ofrece un rango de lectura de presión de 300 a 1100 hPa y temperatura de 0 a 65 °C, con una precisión de ±1hPa y ±0.5°C respectivamente.

• Sensor de color RGB TCS34725: Alimentación flexible de 3.3 a 5V mediante interfaz I2C, rango operativo de temperatura de -30°C a +70°C, dimensiones de 36 x 20 x 9 mm y un peso de 3.5 g.

Hardware de Prototipado, Cableado y Almacenamiento

• Shield para sensores compatible con micro:bit: Placa de expansión compatible con las versiones micro:bit V1 y V2, puertos integrados I2C, SPI y GPIO, conector de alimentación DC (7-9V) y puerto micro USB (5V), selector físico de voltaje de trabajo (3.3V / 5V) y tamaño de 65 x 58 x 12 mm.

• Placa de prototipado (Breadboard): Matriz de 830 puntos de conexión con unas dimensiones de 16 x 5 cm, provista de una base adhesiva estable y guías que permiten la unión lateral con otras placas para ampliar proyectos.

• Cables Dupont de alta calidad (20 cm): Un total de 160 cables organizados en 2 packs macho-macho (40 uds), 2 packs macho-hembra (40 uds) y 4 packs hembra-hembra (80 uds).

• Caja de almacenamiento: Fabricada en plástico ABS de alta resistencia, con dimensiones aproximadas de 30 x 20 x 10 cm y compartimentos interiores modulares para organizar los componentes de forma ordenada al final de cada sesión.

Características Destacadas:

• Compatibilidad Multiplataforma Real: El kit se adapta por completo a la arquitectura del aula de tecnología. Al incluir componentes genéricos estandarizados junto a un shield de expansión específico para BBC micro:bit, el docente puede utilizar el mismo kit con placas Arduino, controladores ESP32 o micro:bit de forma indistinta.

• Ecosistema de Sensores Avanzados y de Precisión: A diferencia de los kits de iniciación básicos, incorpora sensores de nivel profesional como el barómetro y altímetro BMP280 o el sensor de color RGB TCS34725, permitiendo un salto cualitativo en la complejidad de los experimentos escolares.

• Potencia y Control Hidráulico Autónomo: La inclusión de una micro bomba de agua controlable y un sensor de humedad del suelo con doble lectura abre un abanico completo de posibilidades prácticas en proyectos de agricultura inteligente y automatización del entorno natural.

• Organización y Durabilidad en el Aula: El maletín de plástico ABS cuenta con divisiones internas que facilitan que los estudiantes mantengan inventariados sus sensores al concluir la clase. Esto reduce la pérdida de materiales y agiliza las transiciones de tiempo entre asignaturas.

Valores educativos:

• Fomento del Pensamiento Crítico Aplicado (Domótica y Entorno): Gracias a la combinación de relés, sensores térmicos y pantallas, los alumnos/as pueden modelar soluciones reales de automatización para el hogar (sistemas de alarma por sonido, climatización inteligente o iluminación regulada), conectando los conceptos abstractos con el entorno que los rodea.

• Desarrollo de Competencias de Trabajo en Equipo: El kit está configurado metodológicamente para optimizar los recursos del centro, promoviendo el rol de co-programador y diseñador mecánico entre parejas de alumnos/as (máximo 2 por kit), una habilidad social clave en las metodologías STEM activas.

• Análisis de Datos y Mente Científica: Sensores con salidas analógicas y pantallas gráficas OLED permiten enseñar el proceso de adquisición de datos del mundo real, la calibración de variables mediante potenciómetros y la interpretación matemática de gráficos y caracteres en pantalla.

• Transición Gradual de la Electrónica Práctica: Al combinar módulos de conexión rápida de 3 pines con una protoboard tradicional de 830 puntos y cables Dupont, el alumnado aprende de forma segura e intuitiva la naturaleza física de los circuitos y los flujos de corriente sin miedo a dañar el hardware.
